Инструкция по эксплуатации
- 10 -
INMIG 500 T DW SYN
6. TIG LIFT сварка
• Вставить штекер кабеля сварочного тока TIG горелки в гнездо сварочного тока «-» и
закрепить поворотом вправо.
• Присоединить шланг защитного газа сварочной горелки к присоединительному шту-
церу G1/4».
• Вставить штекер кабеля управления сварочной горелки в гнездо для кабеля
управления.
• Подключить шланг защитного газа на задней панели аппарата.
Поз. Символ Описание
1
Гнездо, сварочный ток «-»
• TIG: Подключение сварочной
горелки TIG
2
Соединительный штуцер G1/4"
Подключение защитного газа
3
Гнездо подключения,
5 контактов
Подключение кабеля управления
горелки TIG
4
+
Гнездо, сварочный ток «+»
• TIG: Подключение кабеля
массы
14 23

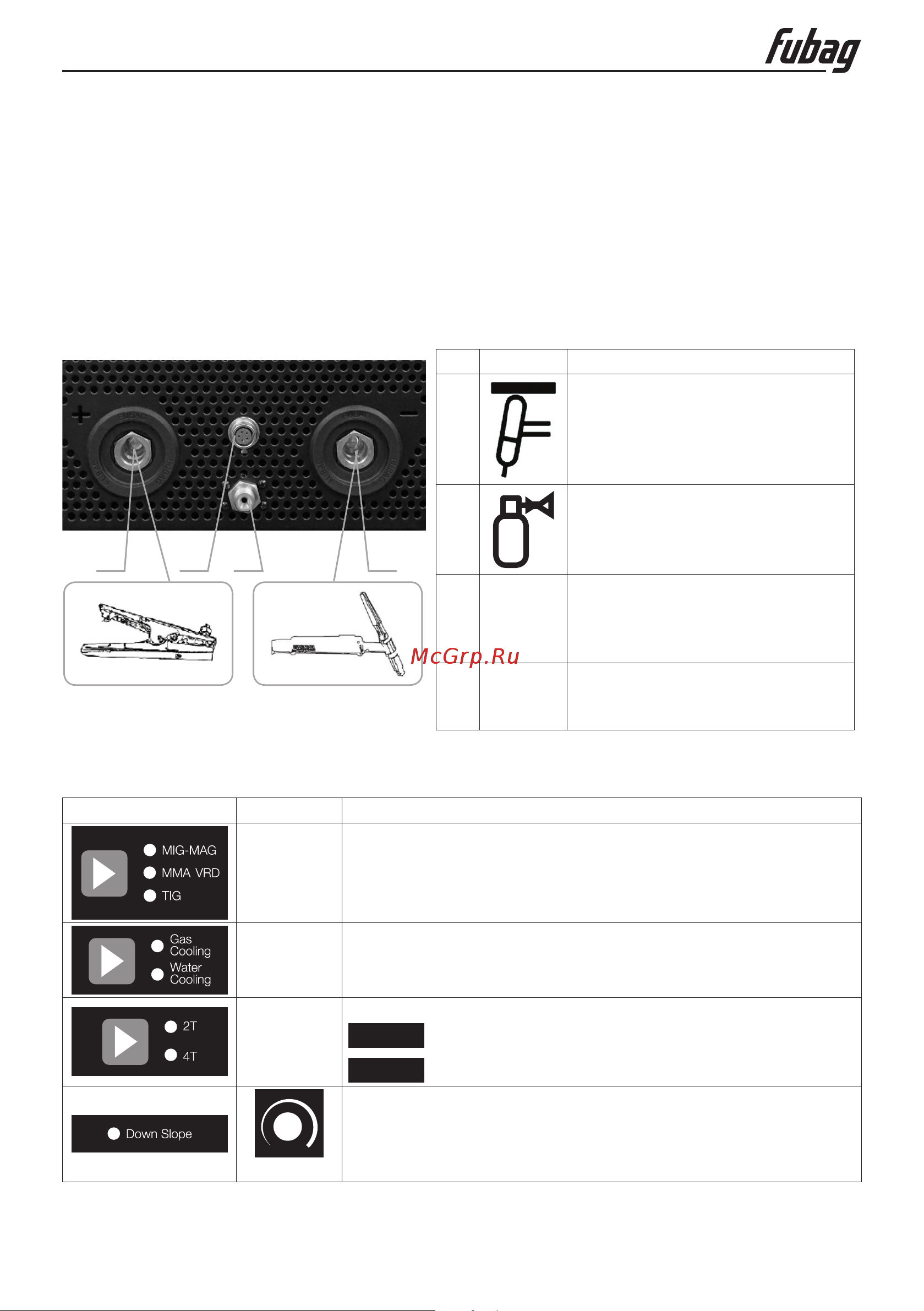

Рис. 6.1
Орган управления Действие Результат
Нажать Переключить на TIG сварку
Нажать Выбрать тип охлаждения горелки
Нажать
Выбор режима работы TIG горелки
2T
2-х тактный режим
4T
4-х тактный режим
Вращать
Настроить время спада тока (если это необходимо)
