Инструкция по эксплуатации
- 10 -
FSK (R-D) 4.0-11 кВТ
2. Монтаж
2.1 ВЫБОР МЕСТОПОЛОЖЕНИЯ КОМПРЕССОРА
• Компрессорная установка серий FSK, FSKR, FSKD может быть установлена на любой
ровной поверхности способной выдерживать ее вес и достаточно жесткой для рамы
компрессора. Также требуется выравнивание и центровка компрессора. Поверхность
пола должна быть влагостойкой, чтобы выдерживать протечки жидкости, которые могут
привести к коррозии и ожогам. Никакой нагрузки на трубопровод недолжно переда-
ваться компрессору с помощью внешних соединений. Подходящее помещение и рас-
положение показаны на рис. 2.1.
• Предусмотреть устройство колодца для стока конденсата или, по крайней мере, уста-
новку сборного бака.
H = 300 cm (min)

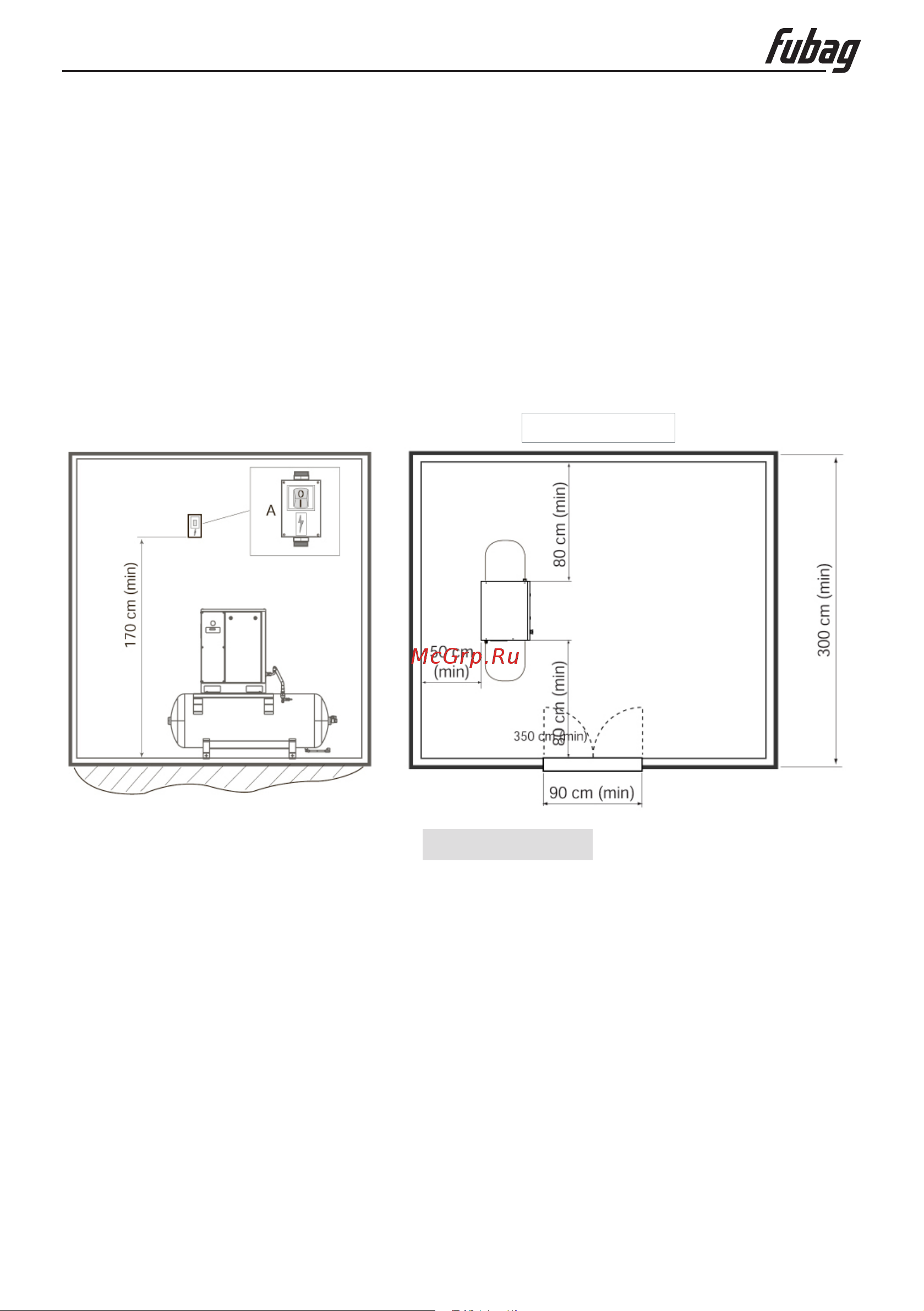

Рис. 2.1 Монтаж
2.2 ВЕНТИЛЯЦИЯ И ОХЛАЖДЕНИЕ
• Выбирайте местоположение компрессора так, чтобы обеспечить беспрепятственный
доступ воздуха для поддержания стабильной рабочей температуры. Минимальное рас-
стояние между компрессором, стенами и потолком – 1 м и больше. Для предотвращения
сильного повышения температуры окружающего воздуха следует обеспечить необхо-
димую вентиляцию. Не устанавливаете оборудование в месте, где температура будет
опускаться ниже 0 °С.
