8.3 Пример конфигурации ULDP

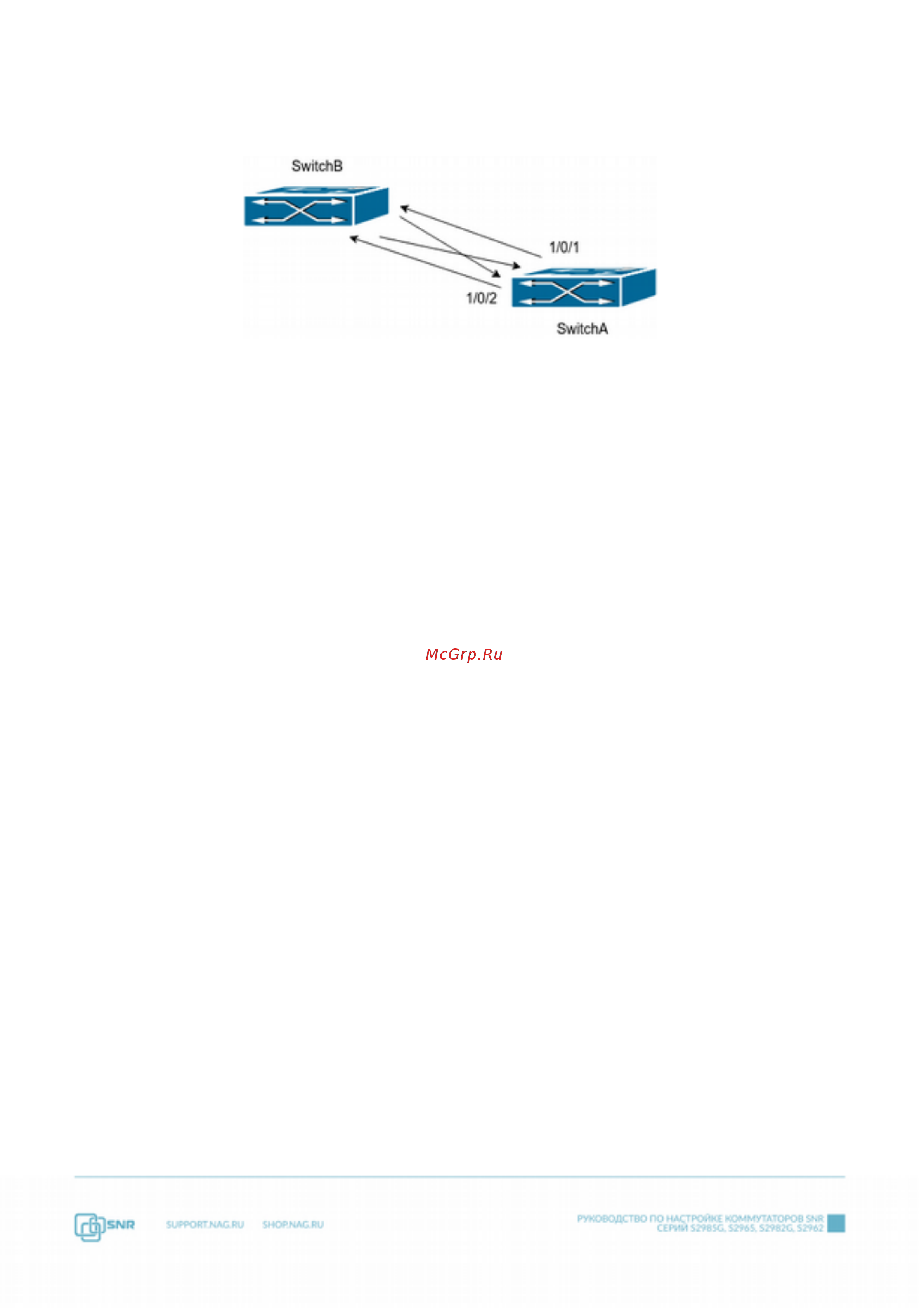

Рисунок 8.1 ULDP

Как показано на рисунке 8.1 коммутаторы соединены между собой двумя

отдельными линиями. В результате ошибки при организации связи волокна,

предназначенные для передачи трафика от коммутатора SwitchB коммутатору SwitchA

оказались перепутаны местами. Физический уровень при этом будет работать нормально,

но на канальном уровне будут возникать проблемы. ULDP обнаружит эту ситуацию и

переведет порты в статус ошибки.

Конфигурация коммутаторов будет выглядеть следующим образом:

SwitchA(config)#uldp enable

SwitchA(config)#interface ethernet 1/0/1

SwitchA(Config-If-Ethernet1/0/1)#uldp enable

SwitchA(Config-If-Ethernet1/0/1)#exit

SwitchA(config)#interface ethernet 1/0/2

SwitchA(Config-If-Ethernet1/0/2)#uldp enable

SwitchB(config)#uldp enable

SwitchB(config)#interface ethernet1/0/3

SwitchB(Config-If-Ethernet1/0/3)#uldp enable

SwitchB(Config-If-Ethernet1/0/3)#exit

SwitchB(config)#interface ethernet 1/0/4

SwitchB(Config-If-Ethernet1/0/4)#uldp enable

При обнаружении проблем ULDP выведет следующие сообщения:

%Oct 29 11:09:50 2018 A unidirectional link is detected! Port

Ethernet1/0/1 need to be shutted down!

%Oct 29 11:09:50 2018 Unidirectional port Ethernet1/0/1 shut

down!

%Oct 29 11:09:50 2018 A unidirectional link is detected! Port

Ethernet1/0/2 need to be shutted down!

%Oct 29 11:09:50 2018 Unidirectional port Ethernet1/0/2 shutted

down!

Port g1/0/3, and port g1/0/4 of SWITCH B are all shut down by

ULDP, and there is notification information on the CRT terminal of

PC2.
