НАГТЕХ Руководство администратора по работе с ПО для коммутаторов серии s5xxx, s6xxx RU.13725199.01.01.00001-10 34 01
17. STP, RSTP, MSTP
17.1 Общие сведения о STP, RSTP и MSTP
STP - Spanning Tree Protocol (протокол покрывающего дерева) - протокол канального уров-
ня, разработанный в 1985 году и описан в стандарте IEEE 802.1D. Основной его задачей является
защита от петель в топологии сети Ethernet, в которой присутствует одно или несколько избыточ-
ных соединений. Наличие таких соединений в сети с коммутатором без использования протоколов
защиты, приводит к тому, что широковещательные и многоадресные кадры в большинстве случаев
передаются бесконечно повторяясь, в результате чего пропускная способность сети оказывается
практически полностью занята бесполезными повторами.
STP автоматически блокирует те соединения, которые в данный момент являются избы-
точными для полной связности коммутаторов в сети, тем самым предотвращая возникновение
циклических маршрутов передачи кадров.
Принцип работы STP:
1. Один из коммутаторов выбирается в роли Root (корневого).
2. Каждый коммутатор просчитывает кратчайший путь к Root. Тот порт, путь через
который является кратчайшим к корневому коммутатору называется Root port.
3. Для каждого сегмента сети просчитывается кратчайший путь к корневому комму-
татору. Мост, через который проходит этот путь, становится назначенным для этой сети
(Designated Bridge). Непосредственно подключенный к сети порт моста — назначенным
портом.
4. На всех мостах блокируются все порты, не являющиеся корневыми и назначенным.
RSTP (Rapid Spanning Tree Protocol) - улучшение STP, разработан в 2001 году и описан
в стандарте 802.1w. Принцип работы в целом остается тем же, но ряд внедренных доработок,
упрощений, уменьшение времени ожидания событий или отказ от таймеров, позволяет снизить
время сходимости топологии с 30-50 секунд (для STP) до 1-6 секунд.

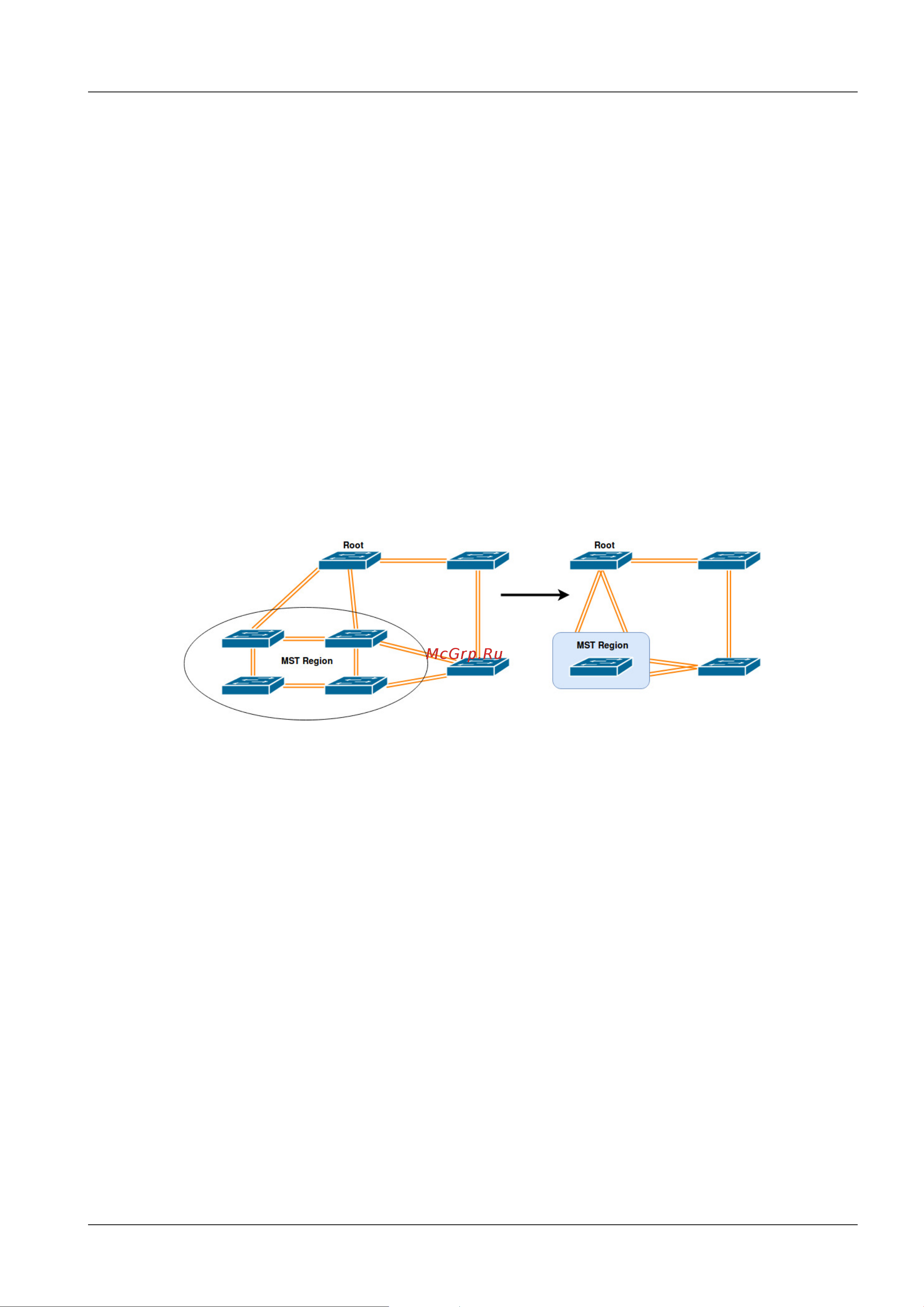

MSTP (Multiple Spanning Tree Protocol) - протокол множественного связующего дерева,
в котором создаются независимые экземпляры покрывающего дерева. В один экземпляр MSTP
могут входить несколько виртуальных сетей при условии, что их топология одинакова. Минималь-
ное количество экземпляров MSTP соответствует количеству топологически уникальных групп
VLAN в домене второго уровня. MSTP налагает важное ограничение: все коммутаторы, участ-
вующие в MSTP, должны иметь одинаково сконфигурированные группы VLAN (MSTI - Multiple
Spanning Tree Instance), что ограничивает гибкость при изменении конфигурации сети. Соответ-
ствия VLAN-MSTI задаются администратором вручную. Формат MSTP BPDU аналогичен RSTP
BPDU. Для снижения нагрузки на коммутаторы, все BPDU различных MSTI коммутатора объеди-
няются в один BPDU.
STP, RSTP, MSTP 83
