НАГТЕХ Руководство администратора по работе с ПО для коммутаторов серии s5xxx, s6xxx RU.13725199.01.01.00001-10 34 01
• Trap
• Inform-Request
NMS может посылать следующие сообщения Агенту: Get-Request, Get-Next-Request, Get-Bulk-
Request и Set-Request. Агент отвечает сообщением Get-Response. Так-же Агент может отсылать
Trap сообщения на NMS для информирования о событиях, например UP/DOWN порта и.т.п.
Сообщение Inform-Request используется для обмена информацией между NMS.
3.5.1 Описание MIB
Формат сообщений которыми обмениваются NMS и SNMP-агент описан в Management
Information Base (MIB). Информация в MIB организована в виде иерархической древовидной
структуры. Каждая запись содержит OID (Object IDentifier) и короткое описание. OID состоит
из набора чисел разделенных точками. Он определяет объект и его положение в дереве MIB как
показано на рисунке 3.1.
Как показано на рисунке, OID объекта A - 1.2.1.1. NMS зная этот OID может получить
значения данного объекта. Таким образом в MIB определяется набор стандартных объектов для
управляемых устройств.Для просмотра базы MIB можно использовать специализированное ПО
называемое MIB Browser.
MIB разделяются на публичные (public) и частные (private). Public MIB определяются RFC и
являются общими для всех поддерживающих их Агентов, например MIB для управления интерфей-
сами - IF-MIB определенный в RFC 2863. Private MIB создаются производителями оборудования
и соответственно поддерживаются только на оборудовании данного производителя.

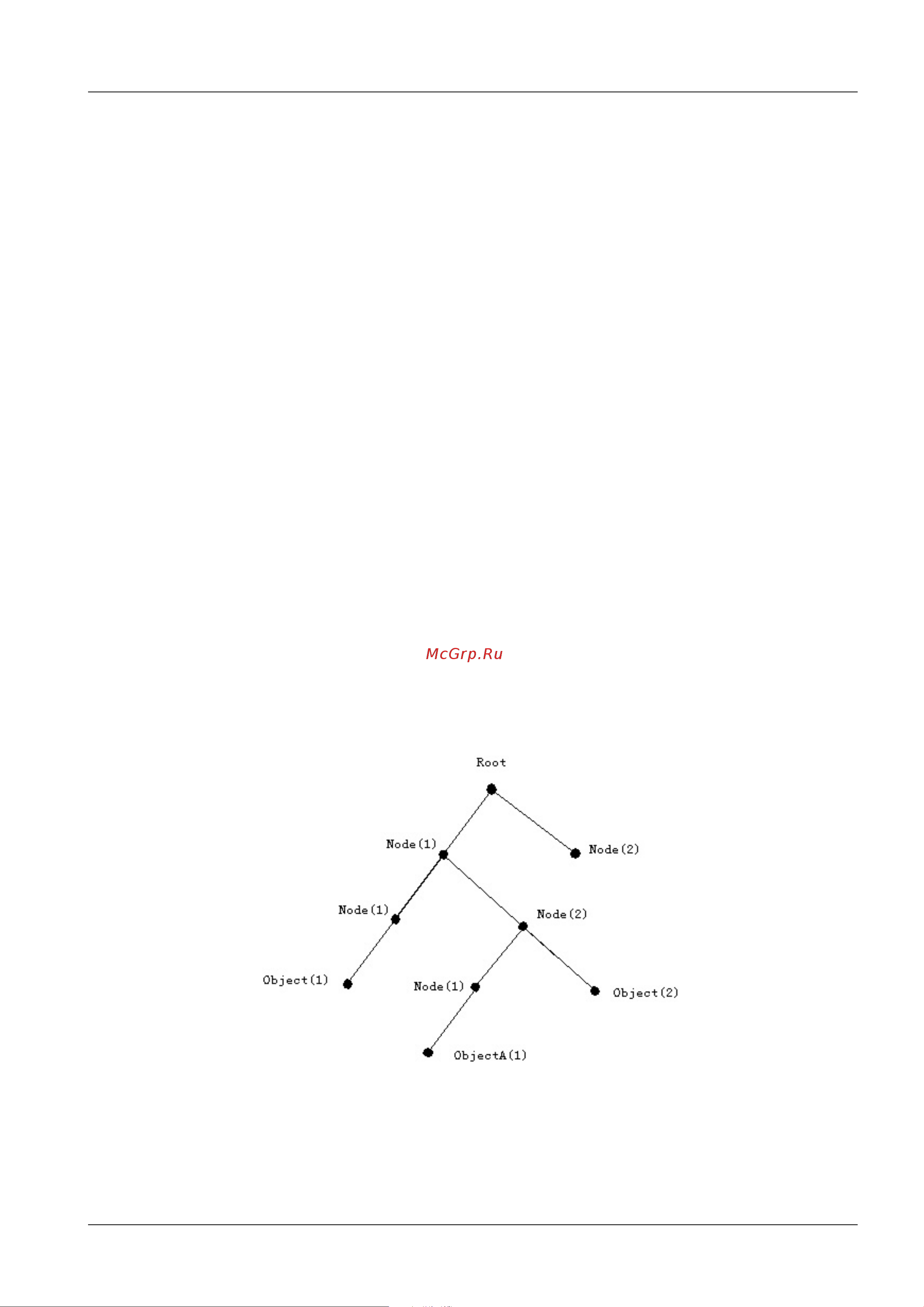

Рисунок 3.1 - Древовидная структура MIB
SNMP-агент на коммутаторах SNR поддерживает основные публичные MIB, такие как
MIB-II, IF-MIB, BRIDGE-MIB и др. а также Private SNR MIB.
Базовые настройки коммутатора 24
