SNR S232-410S [9/11] Подготовка к работе

SNR-S232-410S

Инструкция по быстрой установке

Подготовка к работе

Подать напряжение питания на конвертер.

Подключить конвертер к ПЭВМ посредством Ethernet-кабеля и

запустить утилиту SNR-ETH ConfigureTool. Для поиска конвертера в сети

необходимо нажать кнопку “Search device”. Результат поиска и заводские

настройки конвертера можно увидеть на рисунке 4. ПЭВМ и конвертер

должны находится в одном широковещательном домене.

Если в сети присутствует DHCP-сервер, то конвертер получит IP-адрес

автоматически. Запустить на ПЭВМ программу для просмотра WEB-страниц

(browser) и в адресной строке ввести полученный IP-адрес SNR-S232-410S. В

появившемся окне аутентификации ввести логин и пароль. Дождаться

загрузки WEB-страницы. Главная страница веб-интерфейса конвертера

представлена на рисунке 5.

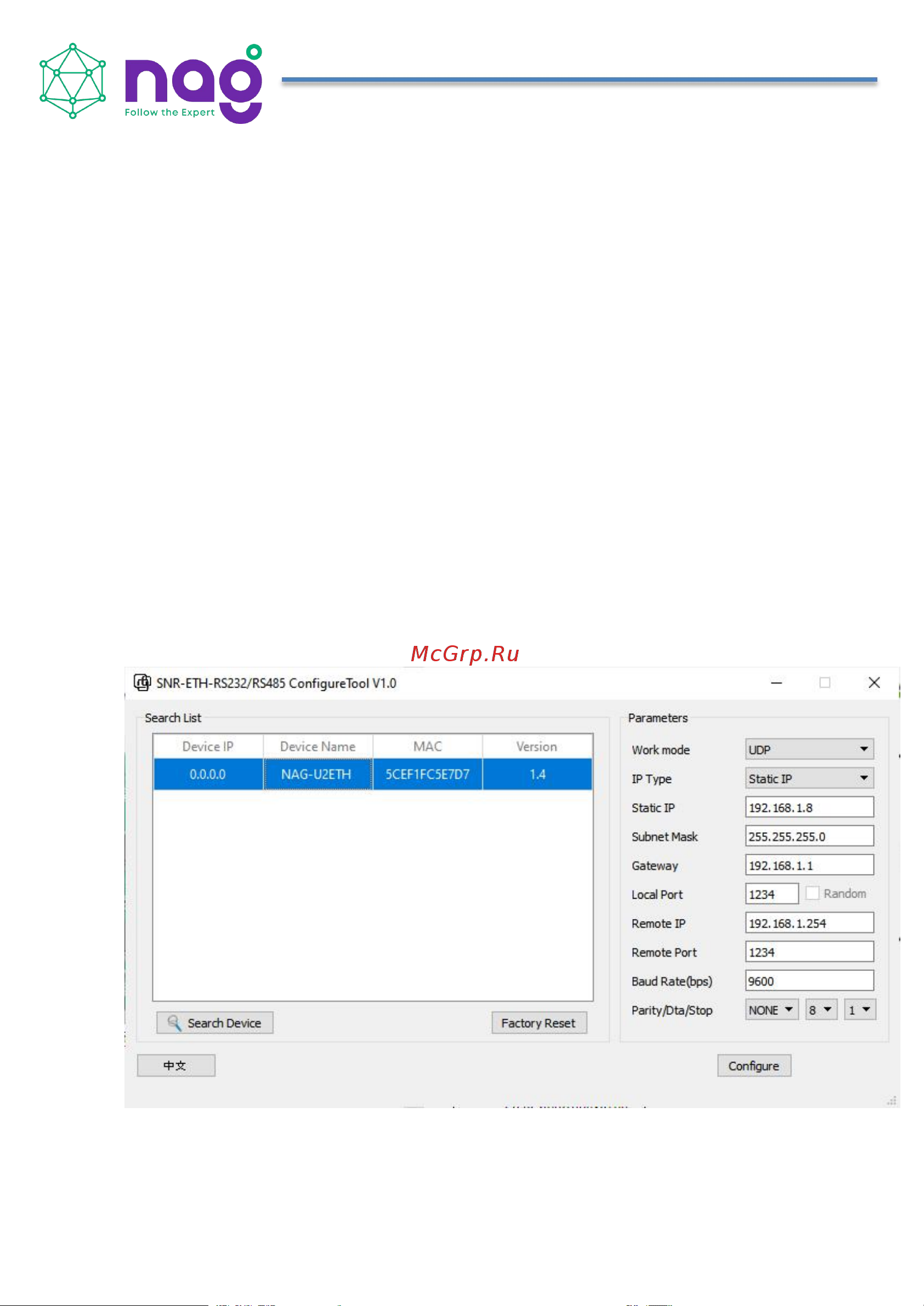

Рисунок 4 – Настройка конвертера утилитой SNR-ETH ConfigureTool
