Контроль микролимата:
Диапазон регулирования температуры терморегулятора
-50°С..+99°С
Рабочая температура терморегулятора
0°С..+60°С
Точность терморегулятора
±1°C (-50..70 °C)
Воздушный поток вентиляторных модулей
464 куб.м/час
Напряжение питания вентиляторных модулей
220 В AC ±10%, 50 Гц
Потребляемая мощность вентиляторных модулей
72 Вт
Напряжение питания нагревателя
220 В AC ±10%, 50 Гц
Мощность нагревателя
350 Вт
Необходимая минимальная мощность тепловыделения устанавливаемого оборудования для поддержания
температуры не менее 5 С внутри шкафа в зимний период при мощности нагревателя 350 Вт.
Температура окружающей
среды ( С)
Минимальная мощность тепловыделения устанавливаемого
оборудования (Вт)
-50
382
-45
316
-40
249
-35
182
-30
116
-25
49
-20
0
При расчете тепла, выделяемого оборудованием, считаем, что серверное оборудование выделяет столько
Вт сколько потребляет. Для ИБП рассчитывается Q i= 0,2 * P, где Р - это мощность ИБП.

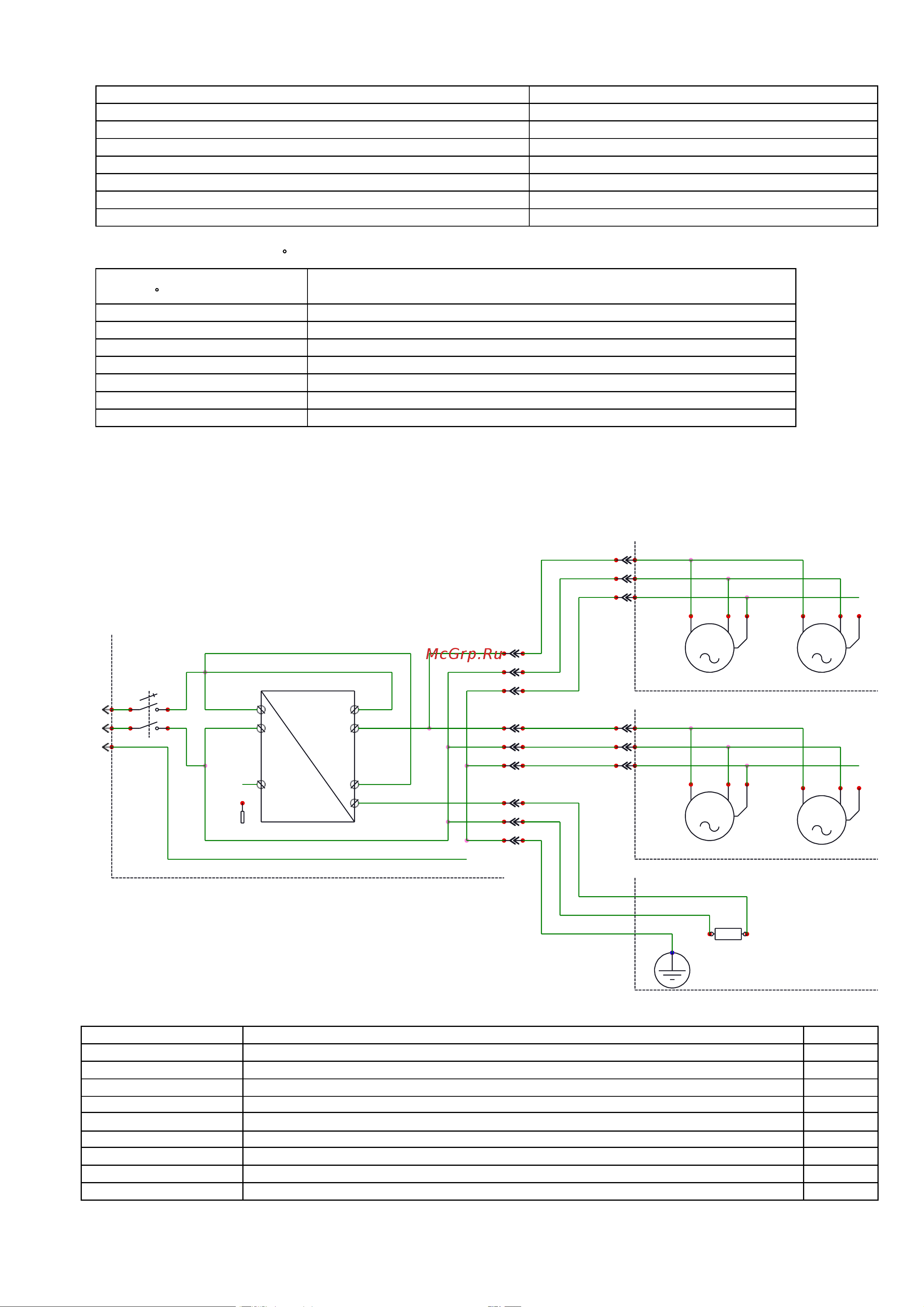

Схема электрическая принципиальная контроля микроклимата:
L
N
PE
ОБОЗНАЧЕНИЕ
НАИМЕНОВАНИЕ
К-ВО
-XS1, -XS5, -XS6
Разъем питания IEC C14
3
-Q1
Кнопка вкл./выкл.
1
-A1
Цифровой терморегулятор
1
-B1
Выносной датчик температуры
1
-XS2, -XS3, -XS4
Разъем питания IEC 60320 C14
3
-XS7, -XS8, -XS9
Кабель питания IEC 60320 C13 - IEC 60320 C14
3
-U1, U2
Вентиляторный модуль
2
-M1, -M2, -M3, - M4
Вентилятор
4
-R1
Нагреватель
1
-U1
-M2
M
-A1
-U2
-B1
-M4
M
-XS1
-Q1
-XS4
-XS3
-XS2
-XS7
-XS8
-XS9
-XS5
-R1
-XS6
