SNR OFC-337090-TYPE3.1 [5/6] Контроль микролимата

Контроль микролимата:

Диапазон регулирования температуры терморегулятора

-50°С..+99°С

Рабочая температура терморегулятора

0°С..+60°С

Точность терморегулятора

±1°C (-50..70 °C)

Воздушный поток вентиляторных модулей

464 куб.м/час

Напряжение питания вентиляторных модулей

220 В AC ±10%, 50 Гц

Потребляемая мощность вентиляторных модулей

72 Вт

Напряжение питания нагревателя

220 В AC ±10%, 50 Гц

Мощность нагревателя

350 Вт

Необходимая минимальная мощность тепловыделения устанавливаемого оборудования для поддержания

температуры не менее 5 С внутри шкафа в зимний период при мощности нагревателя 350 Вт.

Температура окружающей

среды ( С)

Минимальная мощность тепловыделения устанавливаемого

оборудования (Вт)

-50

566

-45

483

-40

399

-35

316

-30

233

-25

150

-20

При расчете тепла, выделяемого оборудованием, считаем, что серверное оборудование выделяет столько

Вт сколько потребляет. Для ИБП рассчитывается Q i= 0,2 * P, где Р - это мощность ИБП.

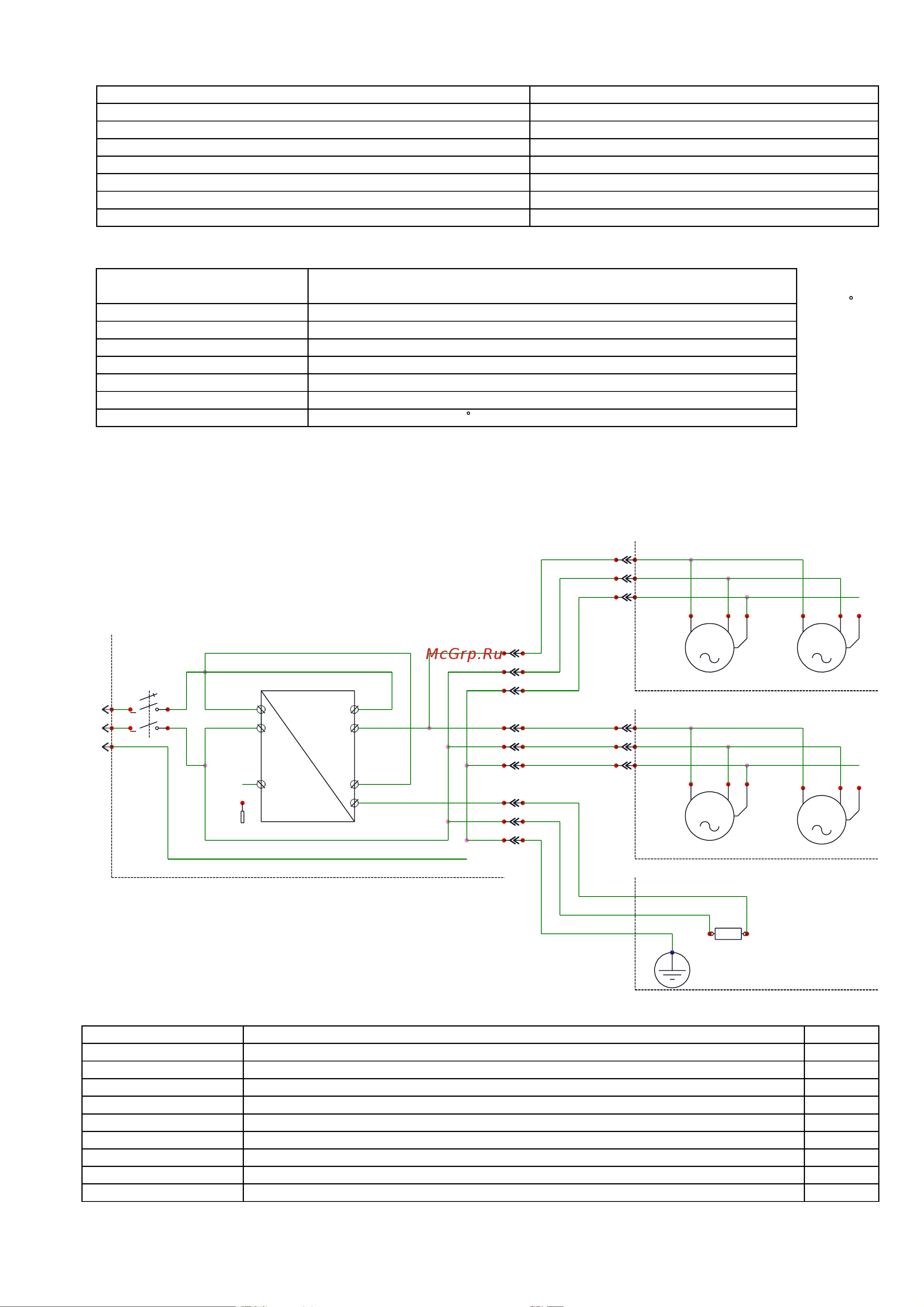

Схема электрическая принципиальная контроля микроклимата:

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

К-ВО

-XS1, -XS5, -XS6

Разъем питания IEC C14

-Q1

Кнопка вкл./выкл.

-A1

Цифровой терморегулятор

-B1

Выносной датчик температуры

-XS2, -XS3, -XS4

Разъем питания IEC 60320 C14

-XS7, -XS8, -XS9

Кабель питания IEC 60320 C13 - IEC 60320 C14

-U1, U2

Вентиляторный модуль

-M1, -M2, -M3, - M4

Вентилятор

-R1

Нагреватель

-U1

-A1

-U2

-B1

-M3

-XS1

-Q1

-XS4

-XS3

-XS2

-XS7

-XS8

-XS9

-XS5

-XS6

-R1
