SNR OFC-247090-TYPE1.1 [4/6] Сечение б б
![SNR OFC-247090-TYPE1.1 [4/6] Сечение б б](/views2/1978723/page4/bg4.png)

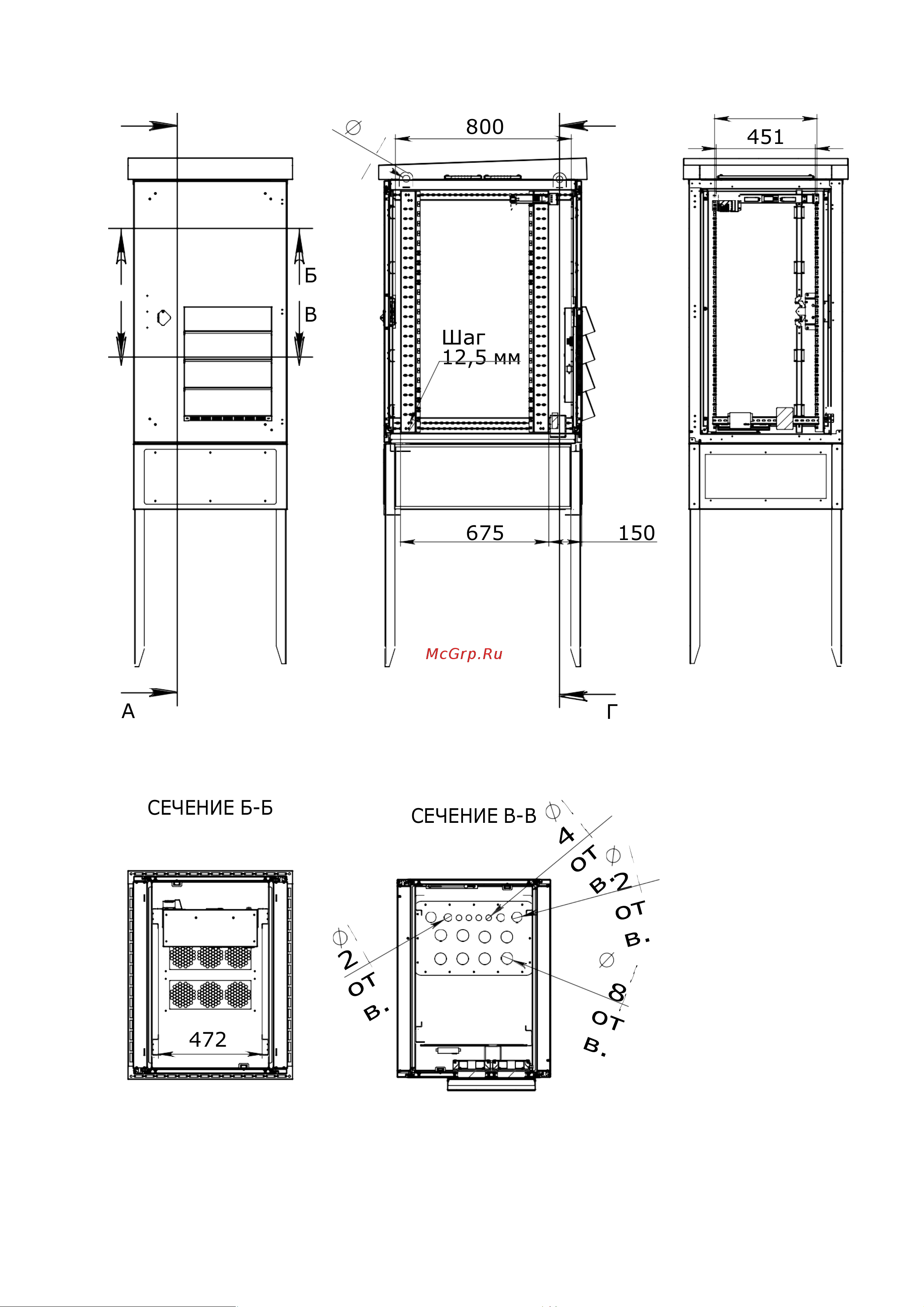

Чертеж 2
А
СЕЧЕНИЕ А-А
Г
800
СЕЧЕНИЕ Г-Г
466
451
Б Б
В В
Шаг
12,5 мм
675 150
А
Г
СЕЧЕНИЕ Б-Б
472
СЕЧЕНИЕ В-В
Содержание
- Вид климатического исполнения у2 гост 15150 с предельными рабочими температурами воздуха при эксплуатации от 50 с до 45 с и относительной влажности воздуха не более 80 при 20 с 1
- Всепогодный шкаф snr ofc 247090 type1 1
- Корпус шкафа имеет сварную металлическую конструкцию внутри покрыт термоизоляционным негорючим материалом в основании шкафа предусмотрена съемная заглушка для ввода кабеля регулируемые по глубине 19 направляющие толщиной 2 мм 1
- Масса шкафа без оборудования 1
- Материалы холоднокатанная сталь гост 19904 90 толщина деталей не менее 1 2 мм покрытие попрошковая краска соотвествующая гост 9 10 88 цвет ral7035 1
- Назначение 1
- Описание изделия 1
- Паспорт 1
- Регулируемые по глубине 19 направляющие толщиной 1 5 мм в шкафах с активной вентиляцией установлены вентиляторные модули на двери на крыше установлены выпускные фильтры препядствующие попаданию пыли тепловентилятор предназначен для обеспечения точной и равномерной температуры в шкафах с электрическими и электронными модулями благодаря этому предотвращается образование конденсата или замерзание и вызываемые этим отказы в работе 1
- Степень защиты ip55 1
- Технические характеристики и габариты упаковки 1
- Шкаф предназначен для размещения автономно функционирующего активного и пассивного оборудования поддержания заданного температурного режима внутри шкафа при эксплуатации возможна установка в закрытых помещениях или на открытом воздухе 3 описание изделия 1
