Rolsen RL-46L1004FTC [7/35] Перечень аксессуаров

Содержание

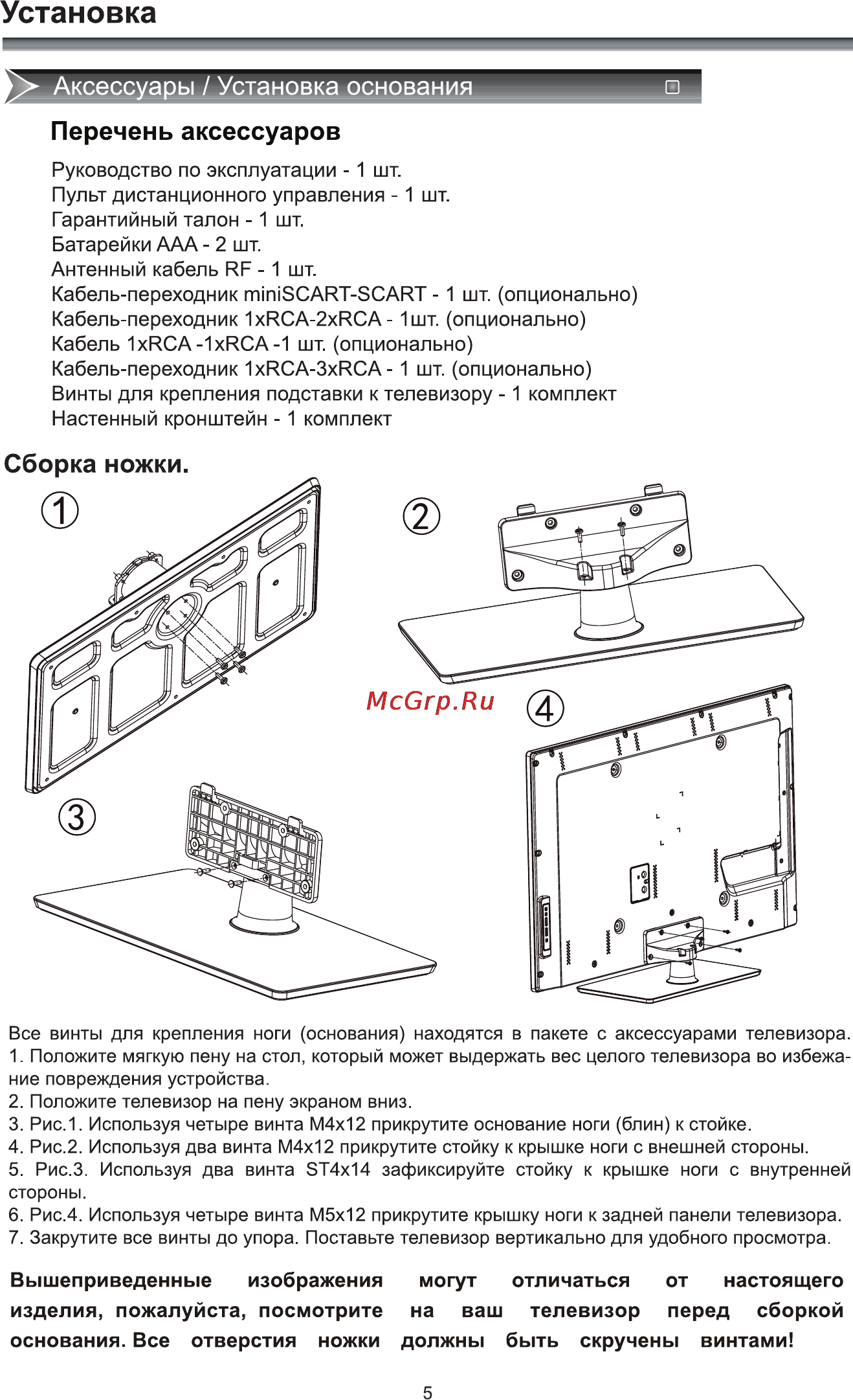

Установка Перечень аксессуаров Руководство по эксплуатации 1 шт Пульт дистанционного управления 1 шт Гарантийный талон 1 шт Батарейки ААА 2 шт Антенный кабель КБ 1 шт Кабель переходник т1п ЗСАКТ ЗСАРТ 1 шт опционально Кабель переходник 1хРСА 2хРСА 1шт опционально Кабель 1хРСА 1хРСА 1 шт опционально Кабель переходник 1хРСА ЗхРСА 1 шт опционально Винты для крепления подставки к телевизору 1 комплект Настенный кронштейн 1 комплект Все винты для крепления ноги основания находятся в пакете с аксессуарами телевизора 1 Положите мягкую пену на стол который может выдержать вес целого телевизора во избежа ние повреждения устройства 2 Положите телевизор на пену экраном вниз 3 Рис 1 Используя четыре винта М4х12 прикрутите основание ноги блин к стойке 4 Рис 2 Используя два винта М4х12 прикрутите стойку к крышке ноги с внешней стороны 5 Рис З Используя два винта ЭТ4х14 зафиксируйте стойку к крышке ноги с внутренней стороны 6 Рис 4 Используя четыре винта М5х12 прикрутите крышку ноги к задней панели телевизора 7 Закрутите все винты до упора Поставьте телевизор вертикально для удобного просмотра Вышеприведенные изображения могут отличаться от настоящего изделия пожалуйста посмотрите на ваш телевизор перед сборкой основания Все отверстия ножки должны быть скручены винтами 5
