7

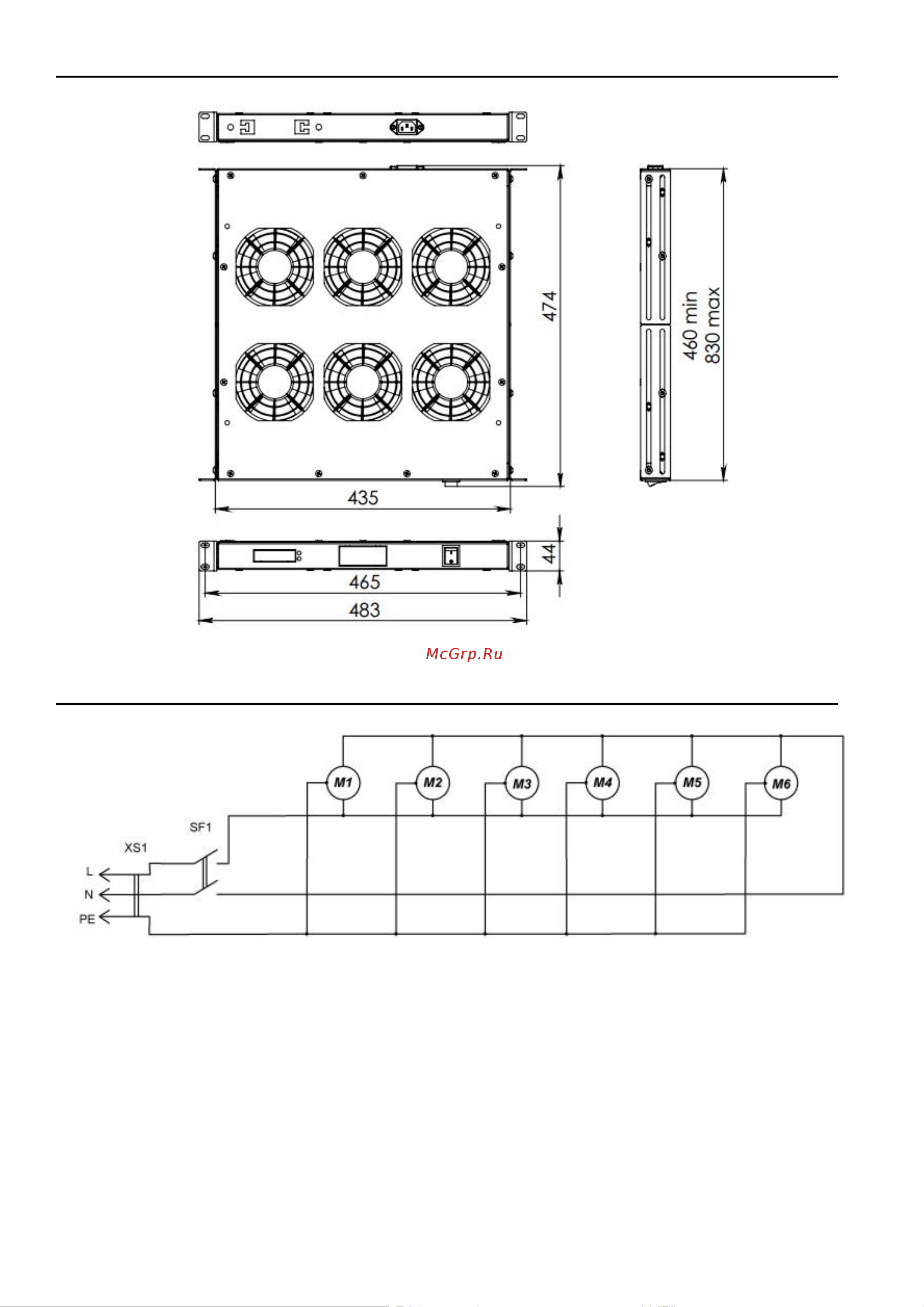

5 ОСНОВНЫЕ РАЗМЕРЫ И ГАБАРИТЫ
Рисунок 4 - Основные размеры и габариты
6 СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
Рисунок 5 - Схема электрическая принципиальная
XS1 - Разъем питания IEC 60320 C14
M1, … M6 - Вентилятор 120х120
SF1 - Кнопка вкл./выкл.
