Rolsen RL-16L11 [11/27] Установка и соединение
![Rolsen RL-16L11 [11/27] Установка и соединение](/views2/1097889/page11/bgb.png)
Содержание
- Г о15еп 1
- Содержание 2
- Основные характеристики 3
- Требования безопасности 4
- Требования безопасности 5
- Технические характеристики 6
- Комплектация телевизор 1 шт пульт дистанционного управления 1 шт элементы питания ааа 2 шт руководство по эксплуатации 1 шт гарантийный талон 1 шт список сервисных центров 1 шт винты для крепления подставки основания 2 шт 7
- Установка и соединение 7
- Установка основания ножки 7
- Передняя панель телевизора 8
- Установка и соединение 8
- Подключение к сети 9
- Установка и соединение 9
- Установка и соединение 10
- Установка и соединение 11
- Примечание изображение пульта на странице может отличаться от реального вида 12
- Пульт дистанционного управления 12
- Замена элементов питания в пульте ду 13
- Замечания по пользованию пультом ду 13
- Пульт дистанционного управления 13
- Включение телевизора 14
- Вставьте вилку сетевого шнура в розетку нажмите о клавишу включения 14
- Выбор источника сигнала 14
- Нажмите кнопку input на пду или аналогичную на панели управления телевизора на экране появится меню источник сигнала кнопками a v на пду или сн сн на панели управления телевизора выберите поддерживаемый источник сигнала нажмите кнопку ок на пду и телевизор перейдет на выбранный вами источник сигнала 14
- Нажмите кнопку q на пульте ду чтобы переключить телевизор в режим ожидания дежурный режим 14
- Обратите внимание 14
- Операции в основном меню 14
- Основные операции 14
- Режим ожидания 14
- Сетевого питания 14
- Телевизор автоматически переходит в дежурный режим если в течении 5 минут отсутствует входной сигнал 14
- Телевизор автоматически переходит в дежурный режим если истекло время установленного таймером отключения 3 отключите телевизор от электрической сети если не будете пользоваться телевизором в течение длительного времени 14
- Основные операции 15
- Основные операции 16
- Основные операции 17
- Опции 18
- Основные операции 18
- Основные операции 19
- Ф а а 19
- Основные операции 20
- Основные операции 21
- Г позиция настройка горизонтального размера экрана в позиция настройка вертикального размера экрана частота настройка оптимальной частоты синхрони зации экрана фаза настройка оптимальной фазы синхронизации экрана автоподстройка автоматическая регулировка положения и размера экрана 22
- Настройка vga монитора 22
- Основные операции 22
- С помощью этого меню вы сможете оптимально настроить ваш телевизор в качестве pc монитора при подключении по vga соединению 22
- Приложение 23
- Критерии определения неисправности жк панели 24
- Приложение 24
- Руководство по установке настенного кронштейна 24
- При возникновении неисправностей в работе телевизора попробуй те выключить его и включить снова для устранения неисправностей можно также воспользоваться приведенной ниже таблицей если неисправность не исчезает обратитесь за помощью к техническим специалистам 25
- Устранение неисправностей 25
- Предостережение не допускайте чтобы изображение на экране не менялось в течение длительного промежутка времени используйте процедуру защиты экрана неподвижное высококонтрастное изобра жение может оставить тень на экране обычно при отключении тень постепенно исчезает но в дальнейшем может снова появиться подобная неисправность не является гарантийным случаем 26
- Устранение неисправностей 26
- 800 200 5601 27
- Www rolsen ru 27
- Бесплатный 27
- Для уточнения адреса и телефона сервисного центра в вашем городе звоните по телефону информационного центра rolsen electronics 27
- Звонок по россии 27
- Мею 27
- Можно найти на официальном 27
- Подробную информацию о 27
- Сайте компании 27
- Сбрвисных центрах 27
- Условия гарантии и сервисного обслуживания 27
Похожие устройства
- Skil 4585 NE Инструкция по эксплуатации
- Scarlett SC-218 Sand Инструкция по эксплуатации
- Rolsen RL-16L12 Инструкция по эксплуатации
- Skil 5940 NA Инструкция по эксплуатации
- Braun Oral-B D16.513.U Инструкция по эксплуатации
- Rolsen RL-24A09105F Инструкция по эксплуатации
- Skil 5885 NA Инструкция по эксплуатации
- Rolsen RL-32B05F Инструкция по эксплуатации
- Asus T300LA-C4007P Инструкция по эксплуатации
- Skil 5065 NA Инструкция по эксплуатации
- Rolsen RL-32B05U Инструкция по эксплуатации
- Asus T300LA -C4007H Инструкция по эксплуатации
- Skil 4960 NA Инструкция по эксплуатации
- Rolsen RL-37B05F Инструкция по эксплуатации
- Lenovo IdeaPad Flex14 59409395 Инструкция по эксплуатации
- Skil 4950 NA Инструкция по эксплуатации
- Rolsen RL-42B05F Инструкция по эксплуатации
- Alienware A18-6676 Инструкция по эксплуатации
- Skil 9783 NA Инструкция по эксплуатации
- Rolsen RBM-214MUR Инструкция по эксплуатации

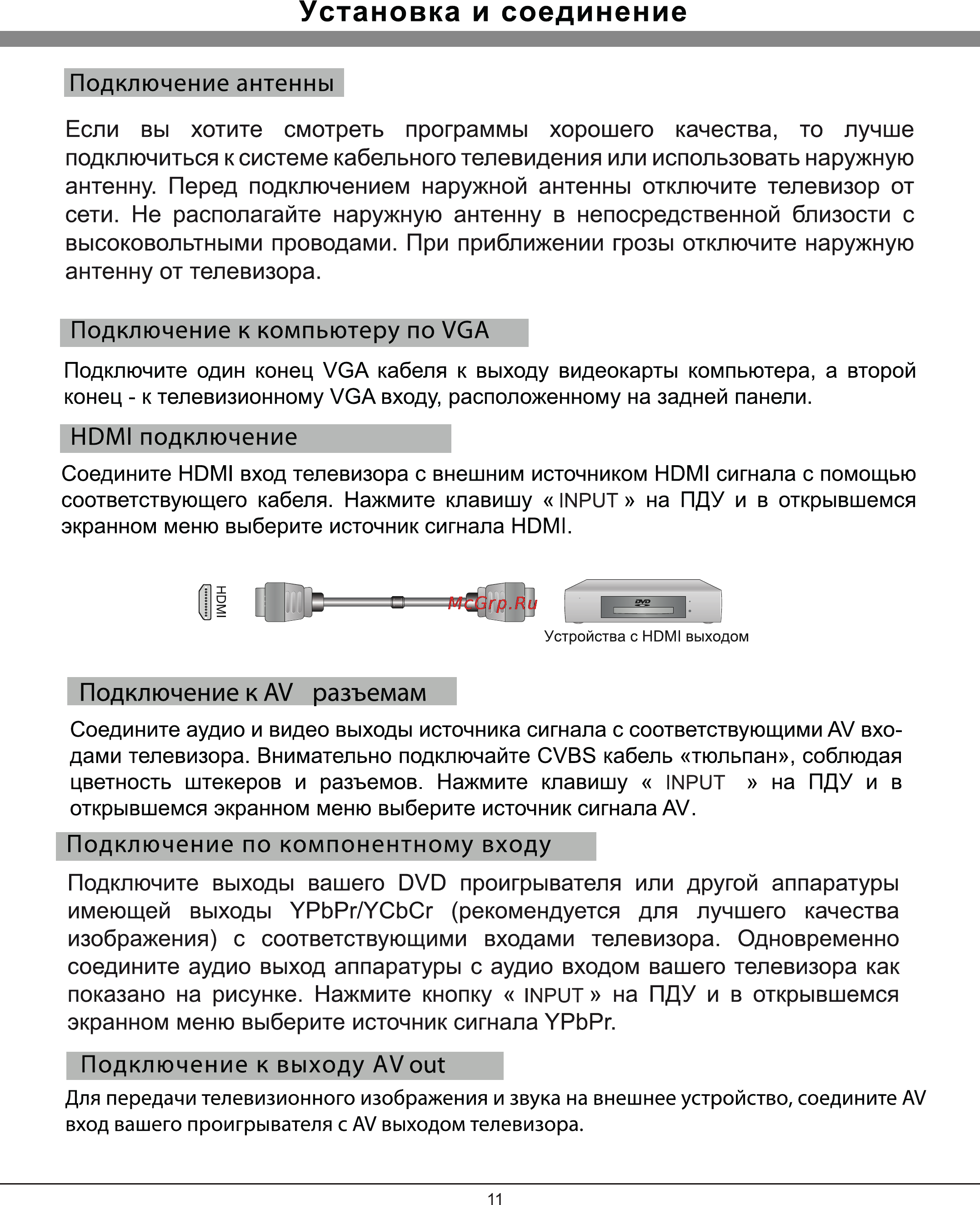

Установка и соединение Подключение антенны Если вы хотите смотреть программы хорошего качества то лучше подключиться к системе кабельного телевидения или использовать наружную антенну Перед подключением наружной антенны отключите телевизор от сети Не располагайте наружную антенну в непосредственной близости с высоковольтными проводами При приближении грозы отключите наружную антенну от телевизора Подключение к компьютеру по VGA Подключите один конец VGA кабеля к выходу видеокарты компьютера а второй конец к телевизионному VGA входу расположенному на задней панели HDMI подключение Соедините HDMI вход телевизора с внешним источником HDMI сигнала с помощью соответствующего кабеля Нажмите клавишу INPUT на ПДУ и в открывшемся экранном меню выберите источник сигнала HDMI Устройства с HDMI выходом Подключение к AV разъемам Соедините аудио и видео выходы источника сигнала с соответствующими AV вхо дами телевизора Внимательно подключайте CVBS кабель тюльпан соблюдая цветность штекеров и разъемов Нажмите клавишу INPUT на ПДУ и в открывшемся экранном меню выберите источник сигнала AV Подключение по компонентному входу Подключите выходы вашего DVD проигрывателя или другой аппаратуры имеющей выходы YPbPr YCbCr рекомендуется для лучшего качества изображения с соответствующими входами телевизора Одновременно соедините аудио выход аппаратуры с аудио входом вашего телевизора как показано на рисунке Нажмите кнопку INPUT на ПДУ и в открывшемся экранном меню выберите источник сигнала YPbPr Подключение к выходу AV out Для передачи телевизионного изображения и звука на внешнее устройство соедините AV вход вашего проигрывателя с AV выходом телевизора и
