©2019 Cyber Power Systems, Inc. Все права защищены.
6

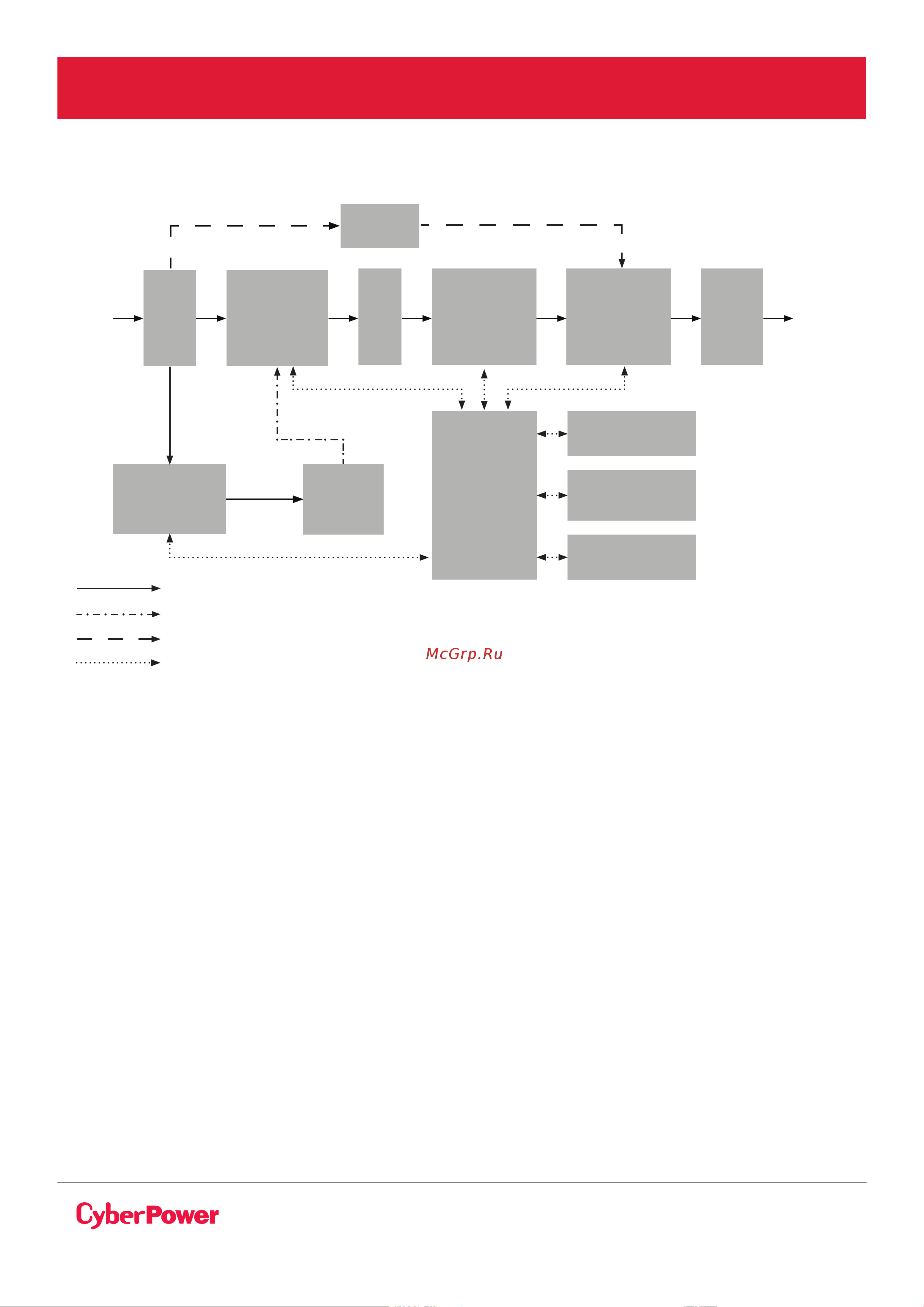

БЛОК-ДИАГРАММА СИСТЕМЫ
УСТАНОВКА ИБП
Вход
Выход
Входной
фильтр
Коррекция
коэффициента
мощности при
преобразовании
переменного тока в
постоянный
Шина
Цепь обхода
Блок
управления и
контроля
Преобразователь
постоянного тока в
переменный
Модуль ЖК-экрана
Разъем USB и разъем
последовательного
порта DB9
Слот для соединения
по протоколу SNMP
Зарядное устройство
с преобразованием
переменного тока в
постоянный
Аккумулятор
Режим от сети
Режим от батареи
Режим байпас
Контрольный сигнал
РУКОВОДСТВО ПО УСТАНОВКЕ ОБОРУДОВАНИЯ
1. Во время транспортировки и хранения может произойти потеря заряда аккумулятора. Перед
использованием ИБП настоятельно рекомендуется зарядить батареи в течение четырех часов,
чтобы обеспечить их максимальную зарядную емкость. Чтобы перезарядить батареи, просто
подключите ИБП к соответствующей электросети переменного тока.
2. При использовании программного обеспечения PowerPanel
®
Business Edition подключите
последовательный кабель или кабель USB между компьютером и соответствующим портом на ИБП.
Примечание: Если используется порт USB, последовательный порт будет отключен, использовать
одновременно их нельзя. После подключения к порту USB или к последовательному порту на
ИБП компьютер с установленным программным обеспечением PowerPanel
®
Business Edition
Agent может управлять графиком работы, тестированием батареи, состоянием розеток, а также
получать информацию о состоянии ИБП. Однако другие компьютеры с программным обеспечением
PowerPanel
®
Business Edition Client могут только получать информацию о состоянии ИБП через
подключение по локальной сети.
3. Подключайте ваш компьютер, монитор и любое устройство хранения данных с внешним питанием
(жесткий диск, ленточный накопитель и т. д.) к розеткам, только когда ИБП выключен и отсоединен
от сети. НЕ ПОДКЛЮЧАЙТЕ к ИБП лазерный принтер, копировальный аппарат, комнатный
обогреватель, пылесос, измельчитель бумаги или другое крупное электрическое устройство.
Потребляемая мощность этих устройств перегрузит и, возможно, повредит устройство.
Реле
преобразователя
Выходной
фильтр
