Глава 4 Общие установки устройства (SYSTEM)
Текст и значки на ЖКэкране иногда трудно различить, например,
сразу же после включения VG99 или после продолжительного
использования. Условия в том месте, где используется VG99,
также могут влиять на видимость. Если с вами случилась эта
проблема, отрегулируйте контрастность дисплея.

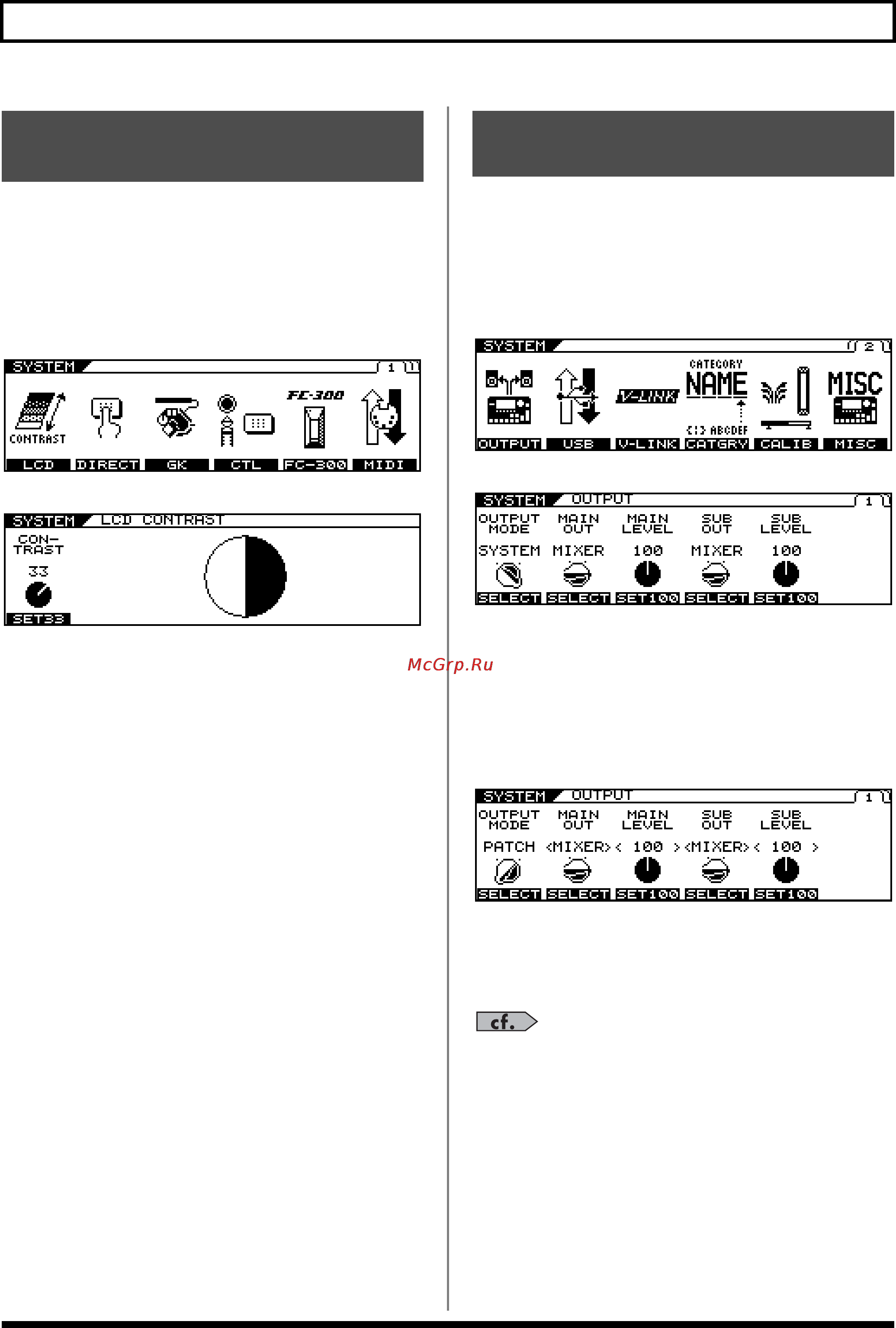

1. Нажмите [SYSTEM].
2. Нажмите PAGE [], чтобы перейти к стр. 1.
3. Нажмите [F1](LCD).
4. С помощью ручки регулятора F1
отрегулируйте контраст.
Устанавливает сигналы и уровни выходного сигнала для каждого
из выходных разъемов и соединителей VG99 (MAIN OUT, SUB
OUT и DIGITAL OUT).
1. Нажмите [SYSTEM].
2. Используйте кнопки PAGE [][] для
отображения страницы 2.
3. Нажмите [F1](OUTPUT).
4. Установите параметр OUTPUT MODE в
положение SYSTEM с помощью кнопки
[F1](SELECT) или ручки регулятора F1.
* При установке на PATCH, включаются в работу величины,
установленные в разделе "Установка выходного сигнала и
его уровня (OUTPUT)" (стр. 37). Значение на экране MIXER
перестает работать, а вместо него применяется значение
<>.
5. Установите сигнал и уровень выходного
сигнала для каждого разъема с помощью
кнопок PAGE [
][] или ручек регуляторов
F1F6.
Более подробная информация о параметрах, которые
можно установить,  в разделе "OUTPUT" (стр. 147).
Регулировка контрастности
изображения на экране
Установка выходного сигнала и
его уровня (SYSTEM OUTPUT)
