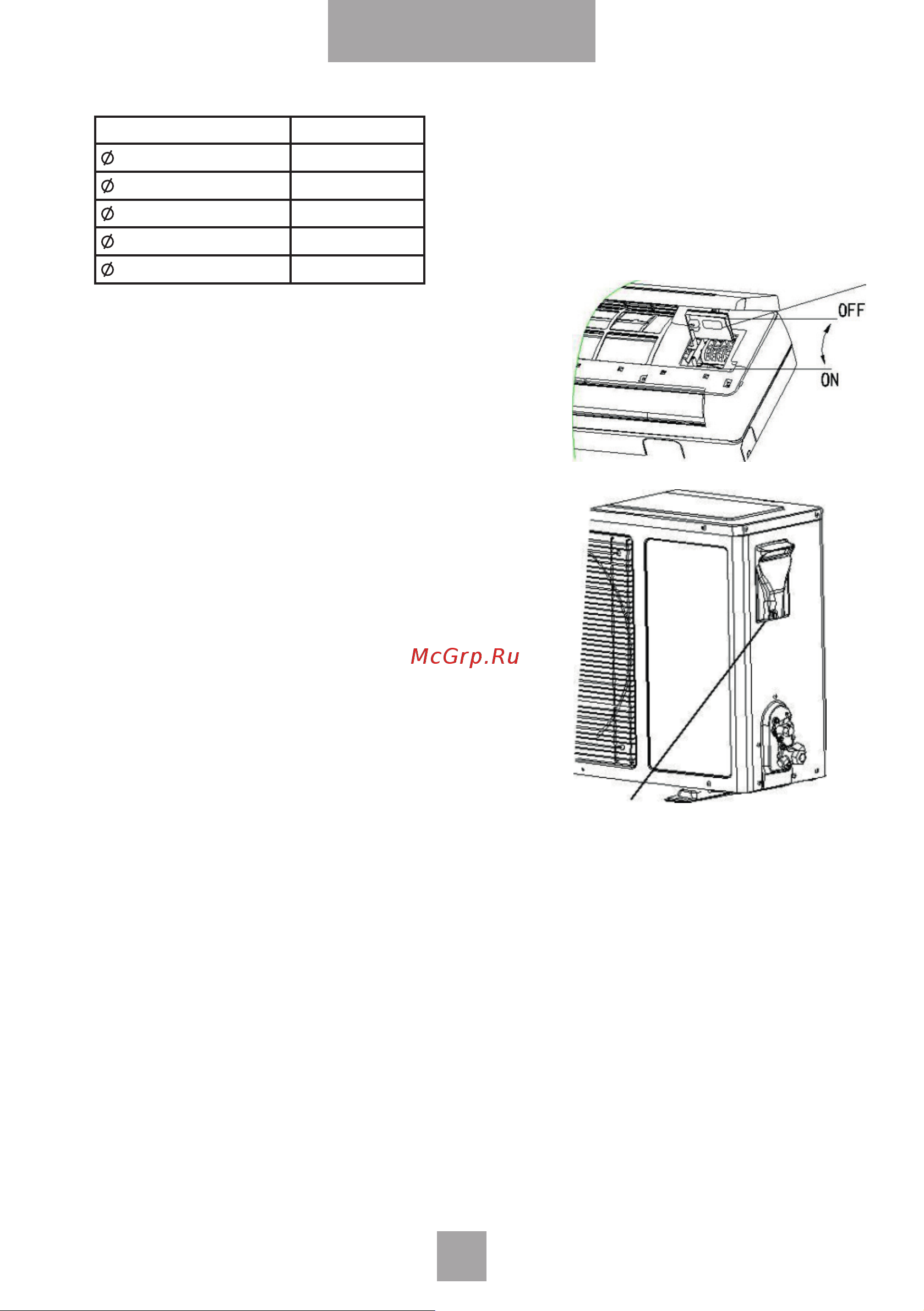

Nordfrost 07 REELS [23/32] Подключение проводов
СПЛИТ-СИСТЕМЫ
23
www.nordfrost.ru
Подключение проводов
1. Внутренний блок
– Максимально откройте вверх переднюю панель.
– Ослабьте винт и снимите крышку электрического
щитка. (Рис.12)
– Демонтируйте прижимную пластину провода.
– Подключите кабель питания и сигнальный
межблочный кабель отдельно к соответствующим
клеммам (см. рис.14; рис.12)
– Ослабьте винт на пластине заземления и плотно
прижмите провод заземления.
– Плотно прижмите провода устройства при
помощи прижимной пластины провода.
– Закройте и закрутите винтом крышку
электрического щитка, затем плотно закройте
крышку передней панели кондиционера.
Винт
Размер трубы (мм) ключ (N. m)
6 (1/4")
15~20
9.52(3/8")
35~40
12(1/2")
50~55
15.88(5/8")
60~75
19.05(3/4")
80~95
Электрический щиток
2. Внешний блок
– Открутите и снимите крышку электронного устройства (рис.13)
– Демонтируйте прижимную пластину фиксатора провода.
– Подключите соединительные провода сигнального кабеля к соответствующим
терминалам. (Рис.14)
– Плотно прижмите соединительные провода блока верхней прижимной
пластиной
– Установите крышку электронного устройства в исходное положение. Если вы
хотите удлинить или заменить провод питания, сделайте это в соответствии
с таблицей (Таблица 3).
Рис 12.
Рис 13.
Таблица 2.
