20
150
150
150
300
500
2000
300
500
150
150
150
300
500
2000
300
500
РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА
Выбор места установки
Внутренний блок:
1. Установите внутренний блок кондиционера на
надежную стену, которая не подвергается вибрациям.
2. Отверстия впуска и выпуска воздуха не должны быть
чем-либо заслонены: воздух должен свободно
распространяться по комнате.
3. Не устанавливайте блок рядом с источником тепла,
пара или воспламеняющегося газа.
4. Устанавливайте прибор рядом с электрической розеткой
или отдельной цепью.
5. Не устанавливайте прибор в месте, где он будет
подвержен воздействию прямых солнечных лучей.
6. Устанавливайте кондиционер таким образом, чтобы
расстояние между внутренним и наружным блоком
было минимальным.
7. Устанавливайте прибор так, чтобы можно было
осуществлять слив воды.
8. Регулярно проверяйте корректность работы прибора.
Оставьте расстояние между прибором и стеной или
потолком, как показано на рисунке.
9. Установите внутренний блок так, чтобы фильтр был
в зоне легкой досягаемости.
Наружный блок:
1. Не устанавливайте наружный блок рядом с источниками
тепла, пара или воспламеняющегося газа.
2. Не устанавливайте блок в слишком ветреных или
пыльных местах.
3. Не устанавливайте блок там, где ходят люди.
4. Выберите место, где выпуск воздуха и шум не будет
мешать соседям.
5. Избегайте установки блока там, где он будет
подвержен воздействию прямых солнечных
лучей (в противном случае используйте
дополнительную защиту прибора, которая не должна
препятствовать свободному впуску и выпуску воздуха).
6. Оставьте расстояние между прибором и объектами,
как показано на рисунке, чтобы обеспечить свободную
циркуляцию воздуха.
7. Подберите для наружного блока устойчивое
и безопасное место.
8. Если наружный блок вибрирует во время работы,
подложите под него резиновую подкладку.
150
150
150
300
500
2000
300
500
150
150
150
300
500
2000
300
500

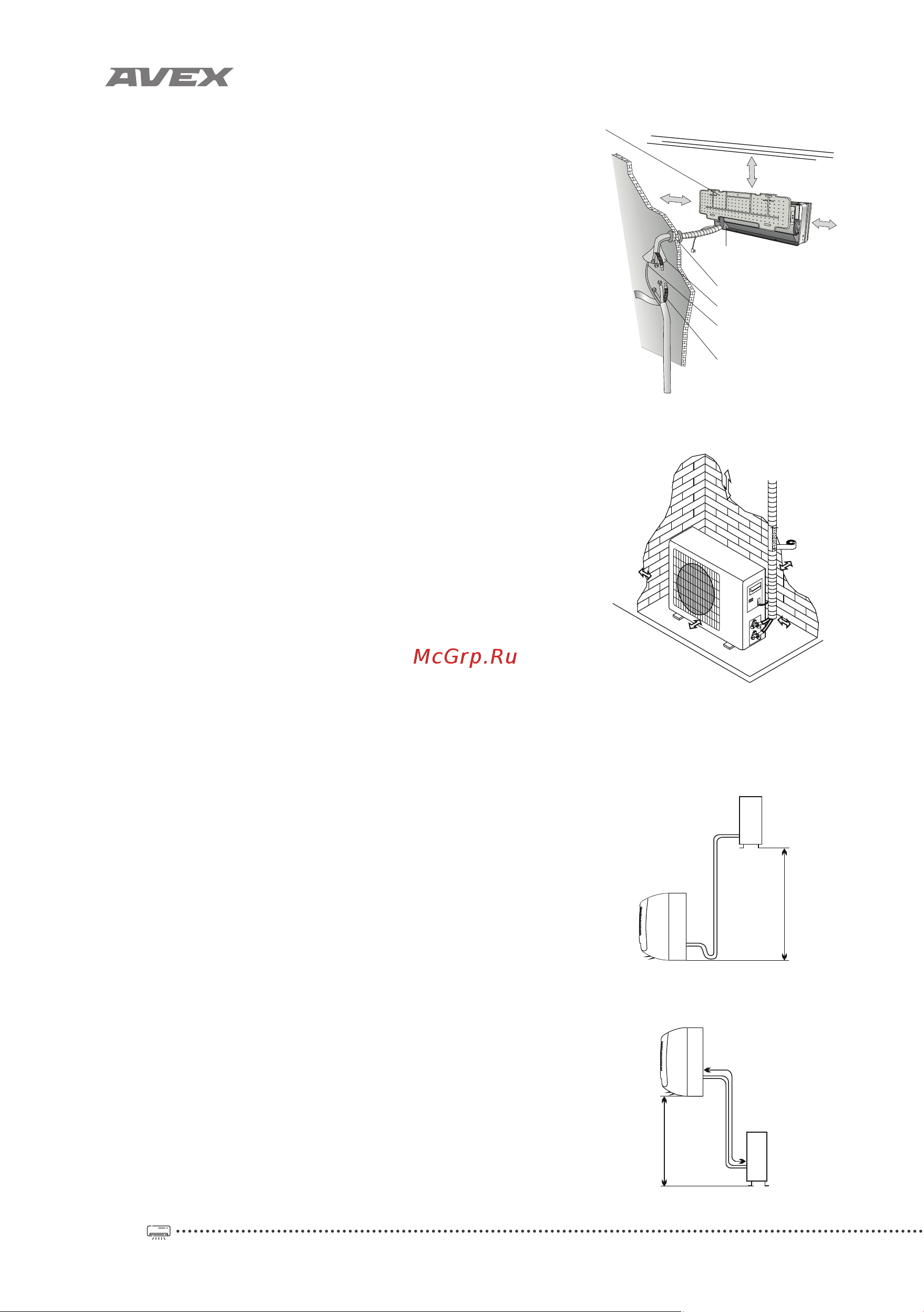

СХЕМА УСТАНОВКИ:
Установочная плита
Труба слива
конденсата
Втулка
Изоляция
Электрический
кабель
Трубы слива
воды
Минимальное пространство (мм)
для монтажа внешнего блока
Наружный блок
Наружный блок
Длина трубы
должна быть
менее 15 м
Высота должна
быть менее 5 м
Высота должна
быть менее 5 м
Длина трубы
должна быть
менее 15 м
Внутренний блок
Внутренний блок
