21
ВНИМАНИЕ! Установка кондиционера может осуществляется только
специалистами. Покупатель должен удостовериться в наличии у компании по
установке или специалиста соответствующей квалификации и опыта.
50
50
50
В помещении На открытом
воздухе
Передняя
панель
Схема
соединений
Крышка
клеммной
колодки
5 мм

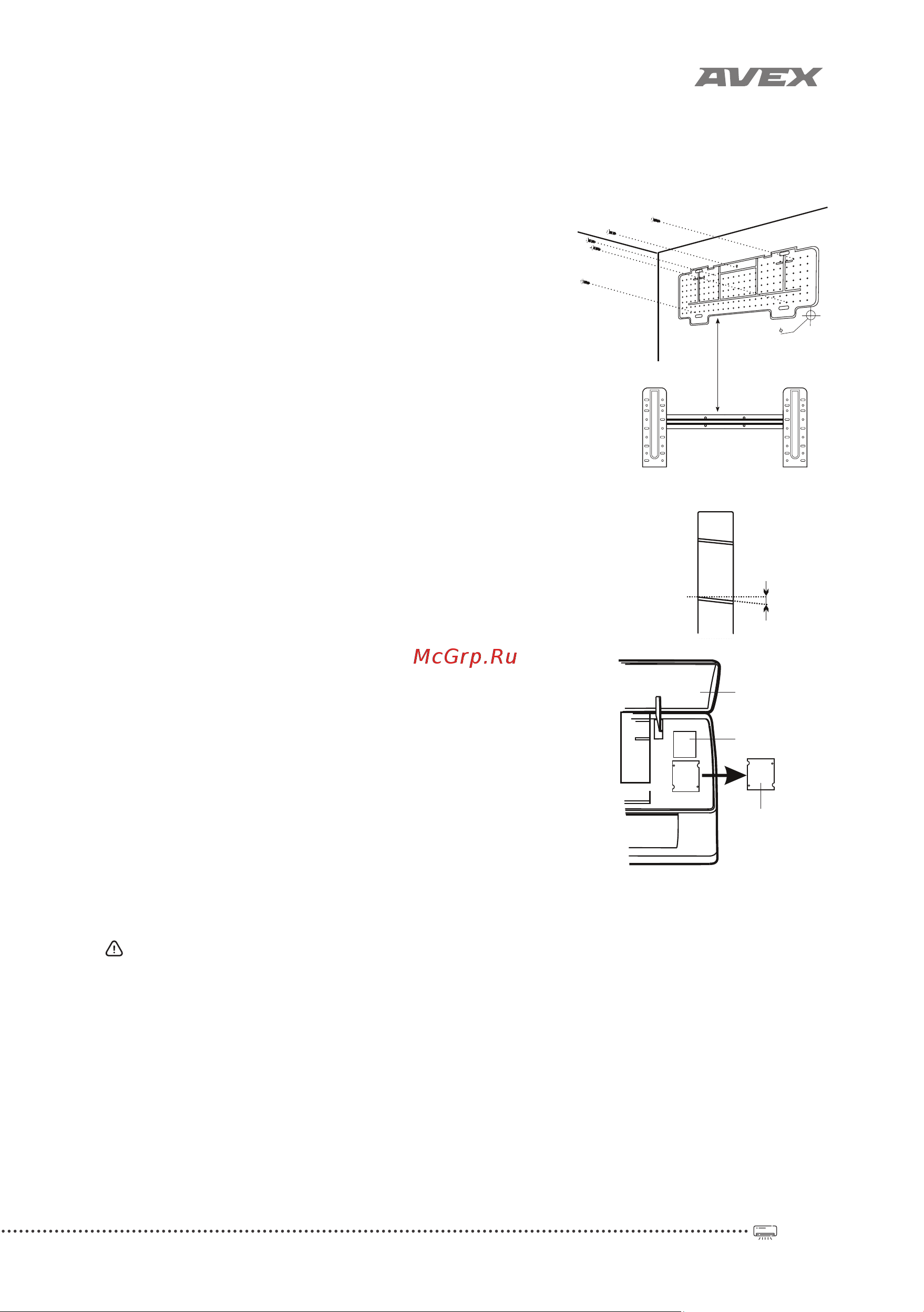

Установка внутреннего блока
Перед началом установки решите, где будут
располагаться внутренний и наружный блоки, учитывая
так же и расстояния, которые следует оставить между
кондиционером и стеной, потолком и любыми
предметами.
Внутренний блок устанавливается непосредственно
в желаемой комнате. Избегайте установки внутреннего
блока в коридорах и проходных помещениях. Внутренний
блок устанавливается на высоте не менее 2,5 метра
от пола. Для установки необходимо:
Крепление установочной плиты:
1. С помощью нивелира обеспечьте точную
горизонтальность и вертикальность осей устано-
вочной плиты.
2. Просверлите в стене отверстия диаметром 32 мм.
3. Вставьте в отверстия пластиковые анкеры.
4. С помощью крестообразных винтов (саморезов)
закрепите установочный щит на стене.
5. Проверьте надежность крепления установочной
плиты.
ПРИМЕЧАНИЕ: форма установочной плиты может
отличаться от представленной на рисунке, но установка
производится аналогично.
Сверление отверстия в стене для трубы:
1. Выберите место в стене для сверления отверстия для
трубы (при необходимости), учитывая расположение
установочной плиты.
2. Вставьте гибкий фланец в отверстие в стене для поддержания его чистоты
и сохранности.
Отверстие должно иметь легкий наклон наружу.
ПРИМЕЧАНИЕ: сливная труба также должна иметь наклон наружу, чтобы
избежать протекания.
Электрические соединения внутреннего блока:
1. Поднимите переднюю панель.
2. Снимите крышку, как показано на рисунке (отвинтив винт или сломав крючки).
3. Схема электрических соединений находится на правой части блока под передней
панелью.
4. Соедините кабеля с клеммой с винтовым креплением, в соответствии с номерами,
соблюдая правила техники безопасности.
