РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
www.avex-bt.ru
10
УСТАНОВКА ВАРОЧНОЙ ПОВЕРХНОСТИ В СТОЛЕШНИЦУ

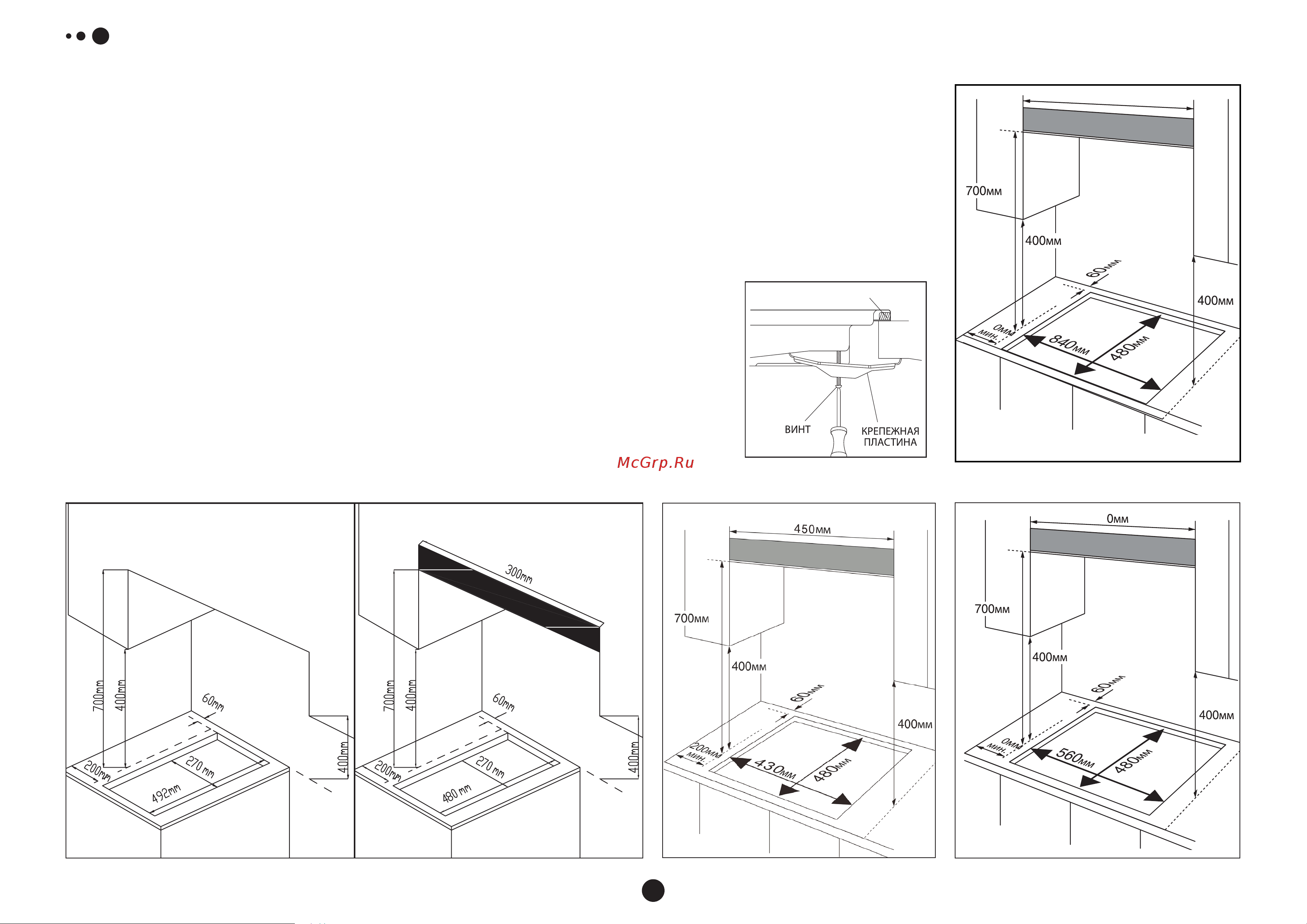

Размеры для встраивания приведены на рисунках ниже. Размеры указаны в мм.
Для предотвращения случайного попадания пролитой жидкости под варочную поверхность, изделие комплектуется
специальным уплотнителем. Для его установки тщательно соблюдайте приведенные ниже указания:
1. Выложите уплотнитель вдоль края отверстия, закрывая внахлест места стыков.
2. Вставьте варочную поверхность в отверстие.
3. С помощью отвертки и специальных винтов, прикрепите крепежные пластины.
4. Когда винты будут затянуты, избыток уплотнителя может быть удален.
Без вытяжки С вытяжкой
Для моделей 30 см Для моделей 60 см и 70 см
Для моделей 90 см
Для моделей 45 см
УПЛОТНИТЕЛЬ
20
900мм
20
60
ВНИМАНИЕ! Размер ниши для установки варочной поверхности должен совпадать
с рекомендованными производителем габаритами для встраивания. Не используйте
для установки варочной поверхности крепеж, отличный от поставляемого в комплекте
в изделием.
