14

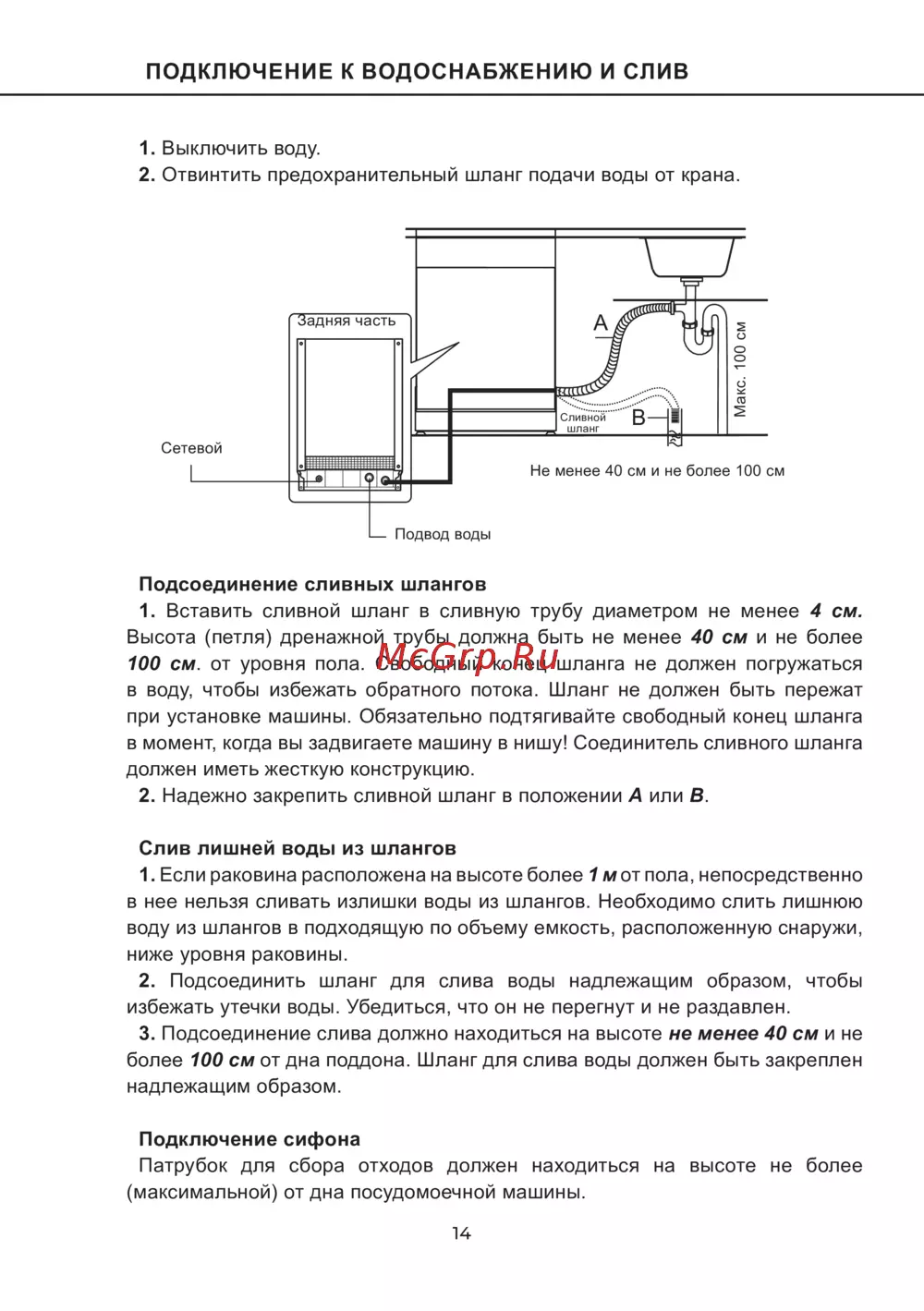

ПОДКЛЮЧЕНИЕ К ВОДОСНАБЖЕНИЮ И СЛИВ
Задняя часть
Подвод воды
Не менее 40 см и не более 100 см
Сливной
шланг
Сетевой
Макс. 100 см
Подсоединение сливных шлангов
1. Вставить сливной шланг в сливную трубу диаметром не менее 4 см.
Высота (петля) дренажной трубы должна быть не менее 40 см и не более
100 см. от уровня пола. Свободный конец шланга не должен погружаться
в воду, чтобы избежать обратного потока. Шланг не должен быть пережат
при установке машины. Обязательно подтягивайте свободный конец шланга
в момент, когда вы задвигаете машину в нишу! Соединитель сливного шланга
должен иметь жесткую конструкцию.
2. Надежно закрепить сливной шланг в положении А или В.
Слив лишней воды из шлангов
1. Если раковина расположена на высоте более 1 м от пола, непосредственно
в нее нельзя сливать излишки воды из шлангов. Необходимо слить лишнюю
воду из шлангов в подходящую по объему емкость, расположенную снаружи,
ниже уровня раковины.
2. Подсоединить шланг для слива воды надлежащим образом, чтобы
избежать утечки воды. Убедиться, что он не перегнут и не раздавлен.
3. Подсоединение слива должно находиться на высоте не менее 40 см и не
более 100 см от дна поддона. Шланг для слива воды должен быть закреплен
надлежащим образом.
Подключение сифона
Патрубок для сбора отходов должен находиться на высоте не более
(максимальной) от дна посудомоечной машины.
1. Выключить воду.
2. Отвинтить предохранительный шланг подачи воды от крана.
A
B
