25

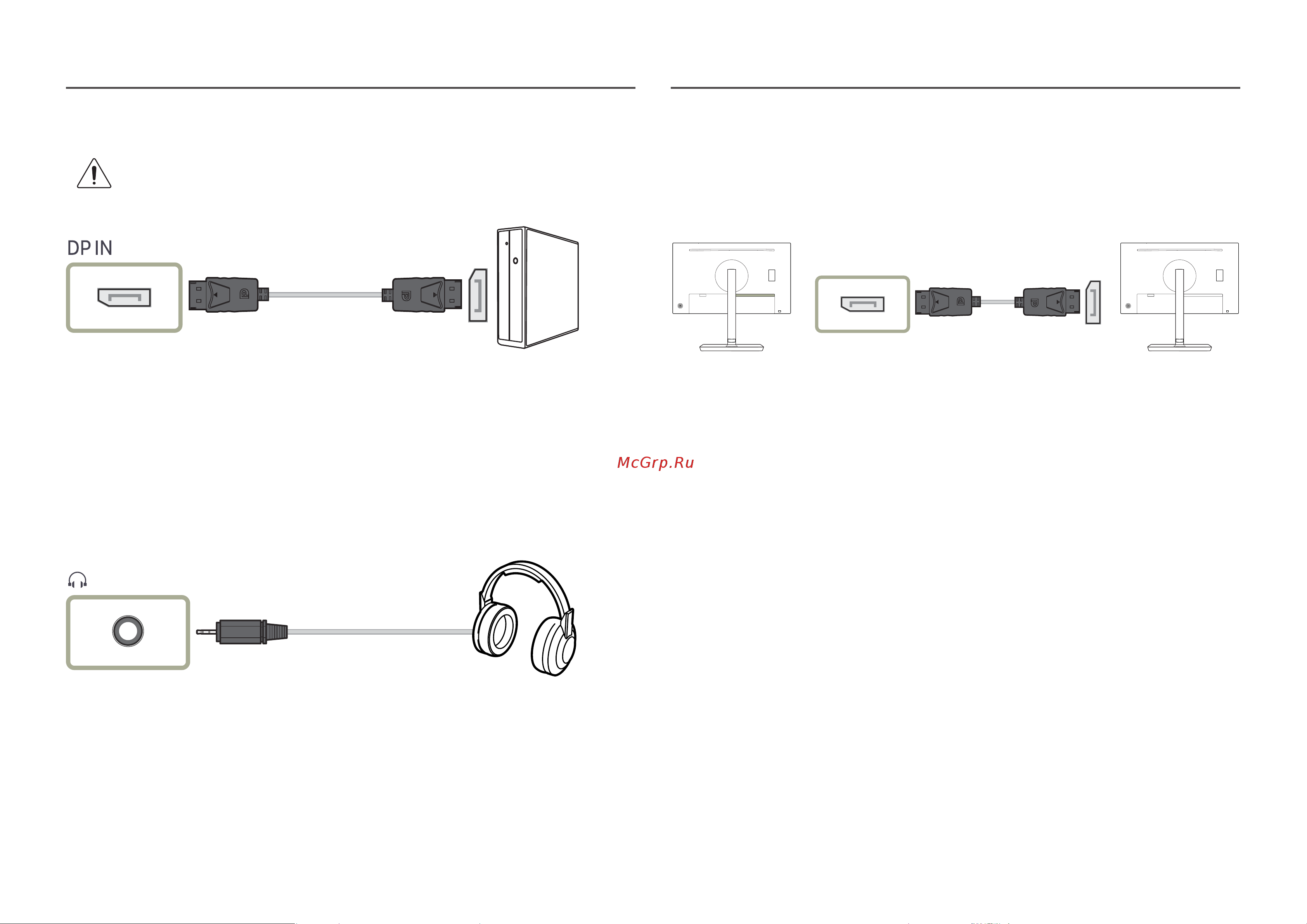

Подключение с использованием кабеля DP
Убедитесь, что кабели питания для монитора и внешних устройств, таких как
компьютеры и телевизионные приставки, не подключены к электрической розетке.
―
Для отображения значения 2560 x 1440 при частоте 60 Гц, используйте кабель DP, который
поддерживает значение 2560 x 1440 при частоте 60 Гц. Убедитесь, что подключенная через DP
видеокарта поддерживает разрешение 2560 x 1440 при частоте 60 Гц.
―
Рекомендуется использовать кабель DP длиной до 1,5 м. Использование более длинного кабеля
может повлиять на качество изображения.
Подключение наушников
Подключение внешнего монитора
Подключение с помощью кабеля DP
DP OUT
