Nec E245WMi [10/25] Русский

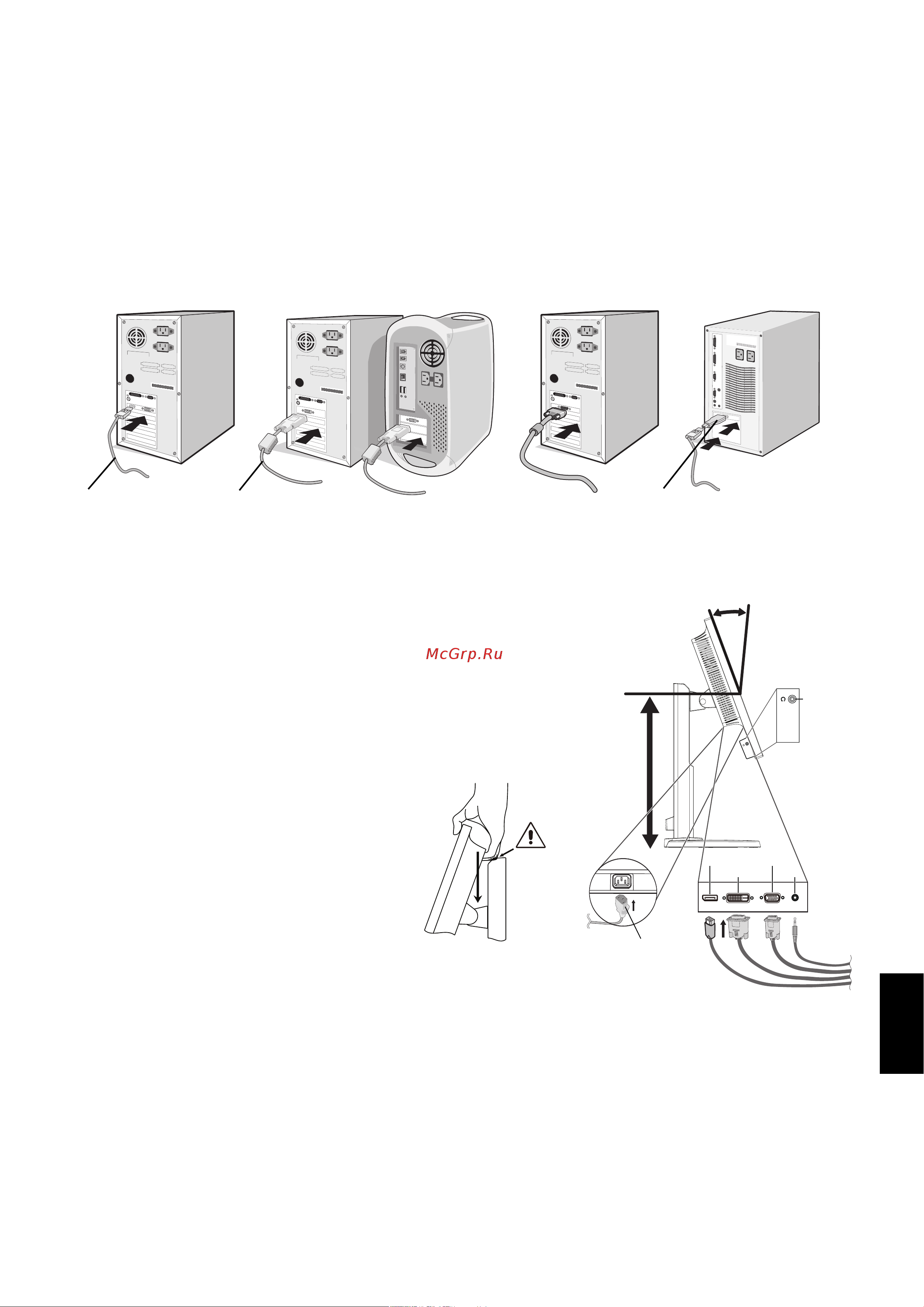

![Nec E245WMi [10/25] Русский](/views2/1981190/page10/bga.png)
Русский-7
Русский
Рисунок C.1
Кабель питания
Наклон 20°
DVI
Аудиовход
Аудиовход
D-SUB
Крайнее
верхнее
положение
подставки
DisplayPort
DisplayPort
Наушники
Для подключения ЖК-монитора к вашей системе выполните следующие действия:
ПРИМЕЧАНИЕ. Перед установкой монитора обязательно изучите «Рекомендации по эксплуатации» (стр. 4).
Тип аксессуара, входящего в комплект, зависит от того, куда будет поставляться ЖК-монитор.
1. Отключите питание компьютера.
2. Для компьютеров PC с выходом DisplayPort: Подсоедините кабель DisplayPort к разъему платы видеоадаптера в
компьютере (Рисунок A.1).
Для компьютера PC или Mac с цифровым выходом DVI: Подсоедините кабель видеосигнала DVI к разъему
платы видеоадаптера в компьютере (Рисунок A.2). Затяните все винты.
Для компьютеров PC с аналоговым выходом: Подключите кабель видеосигнала с 15-контактным мини-
разъемом D-SUB к разъему платы видеоадаптера на компьютере (Рисунок A.3).
Для MAC с выходом Thunderbolt: Подключите адаптер Mini DisplayPort-DisplayPort к компьютеру, затем
подключите кабель DisplayPort к адаптеру и дисплею (Рисунок А.4).
Рисунок A.1
Рисунок A.3
Рисунок A.2
Рисунок A.4
Кабель DisplayPort
Кабель DVI
Адаптер кабеля для Macintosh
Адаптер кабеля для Macintosh
ПРИМЕЧАНИЕ. 1. При извлечении кабеля DisplayPort удерживайте верхнюю кнопку для разблокировки замка.
2. Используйте кабель DisplayPort с логотипом DisplayPort.
3. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее
положение с углом наклона 20 градусов.
4.
Подключите все кабели к соответствующим разъемам (Рисунок C.1).
ПРИМЕЧАНИЕ. Неправильно выполненное подключение может привести к
неустойчивой работе, повреждению и/или уменьшению срока
службы экрана или компонентов ЖК-модуля.
Используйте аудиокабель без встроенного резистора.
При использовании аудиокабеля со встроенным
резистором громкость звука уменьшается.
ВНИМАНИЕ. Чтобы поднять или опустить экран,
возьмите монитор с двух сторон и опустите
или поднимите его на нужную высоту.
При использовании ручки для опускания
экрана существует риск защемления
пальцев.
ПРИМЕЧАНИЕ. Настройка громкости и эквалайзера
в положение, отличное от
центрального, может увеличить
выходное напряжение гарнитуры/
наушников и, следовательно, уровень звукового давления.
