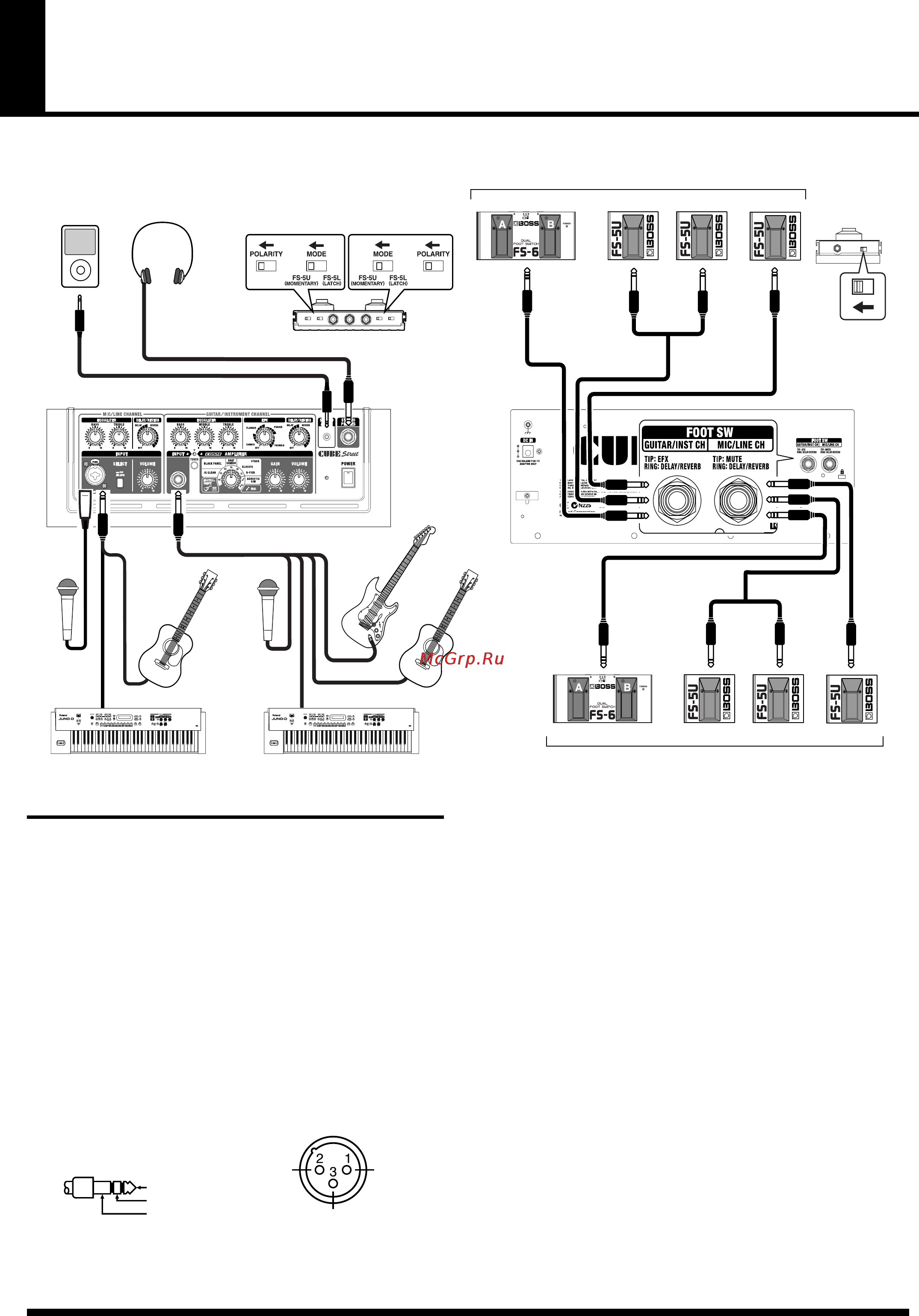

Коммута ция На иллюстрации показано подключение CUBE STREET к внешнему оборудованию Ножные переключатели CD MP3 плеер При работе с моделью ГЭ б установите переключатели в указанное положение Наушники В FS 6 FS 5U А XII ARITY MODE MODE POLARITY m FS 5U FS5L FS 5U FS Я LATCH CUOmXTARY LATCH p QQg 4 P FS 5U 1 Переключатель полярности ф 1Л F5 6 DLY REV FS 5U EFX та DLY REV EFX красный I белый J Стерео 1 4 разъемы в оба конца PCS 31 га III FOOT SW ПГ EFX TIE МНЕ RUG DEUWIEHRI RING ИЦН1ЕШ1 Электрогитара Стерео 1 4 разъемы в оба конца Микрофон Микрофон DLY REV 5 MUTE Гитара 8S e красный белый DLY REV MUTE MUTE Гитара U a axr c FS 6 Синтезатор Синтезатор FS 5U FS 5U FS 5U Ножные переключатели Включение отключение питания При работе от батарей если они разряжены ндикатор гаснет Произведите замену батарей Завершив коммутацию включите питание устройств в указанном ниже порядке При включении в неправильном порядке динамики и другие устройства могут быть повреждены В зависимости от положения относительно динамика микрофон может завестись Для устранения эффекта обратной связи следует 1 Поменять положение микрофона 2 Отодвинуть микрофон подальше от динамика 3 Снизить уровень громкости 1 Убедитесь что регуляторы громкости на CUBE STREET и внешних устройствах установлены в 0 2 Включите все внешние устройства подключенные к входам CUBE STREET INPUT и AUX IN 3 Включите CUBE STREET 4 Установите нужный уровень громкости 5 Перед отключением питания уберите громкость на всех устройствах а затем выключите устройства в порядке ОБРАТНОМ порядку включения Данный прибор оборудован комбинированными разъемами XLR TRS для подключения микрофонов Распайка кабеля показана на иллюстрации ниже При коммутации всегда проверяйте распайки разъемов на внешнем оборудовании Данный прибор оборудован специальныой защитной схемой В связи с этим между нажатием на кнопку и включением питания должно пройти несколько секунд Для защиты от внезапного громкого звука обязательно убирайте громкость до нуля перед включением питания Даже при нулевой громкости при включении отключении может быть слышен звук Это нормально и неисправностью не является Для полного отключения питания нажмите на переключатель POWER а затем отсоедините адаптер от сети Подробнее см стр 4 Во избежание повреждения динамиков и других устройств перед подключением любых приборов всегда убирайте громкость но нуля и отключайте питание Перед подключением убедитесь что регуляторы громкости VOLUME установлены в ноль для обоих каналов Если батареи установлены в прибор при работе от сети в случае внезапного отключения электроэнергии или случайного выпадения шнура сетевого адаптера из гнезда нормальная работа прибора продолжится 10 При использовании кабелей содержащих резисторы уровень сигнала может оказаться очень низким В этом случае используйте кабели без резисторов например Roland PCS или аналогичные
