Acer K242HQLBbid (UM.UX6EE.B06) [16/27] Назначение контактов разъема
![Acer K242HQLBbid (UM.UX6EE.B06) [16/27] Назначение контактов разъема](/views2/1981640/page16/bg10.png)
Русский
54

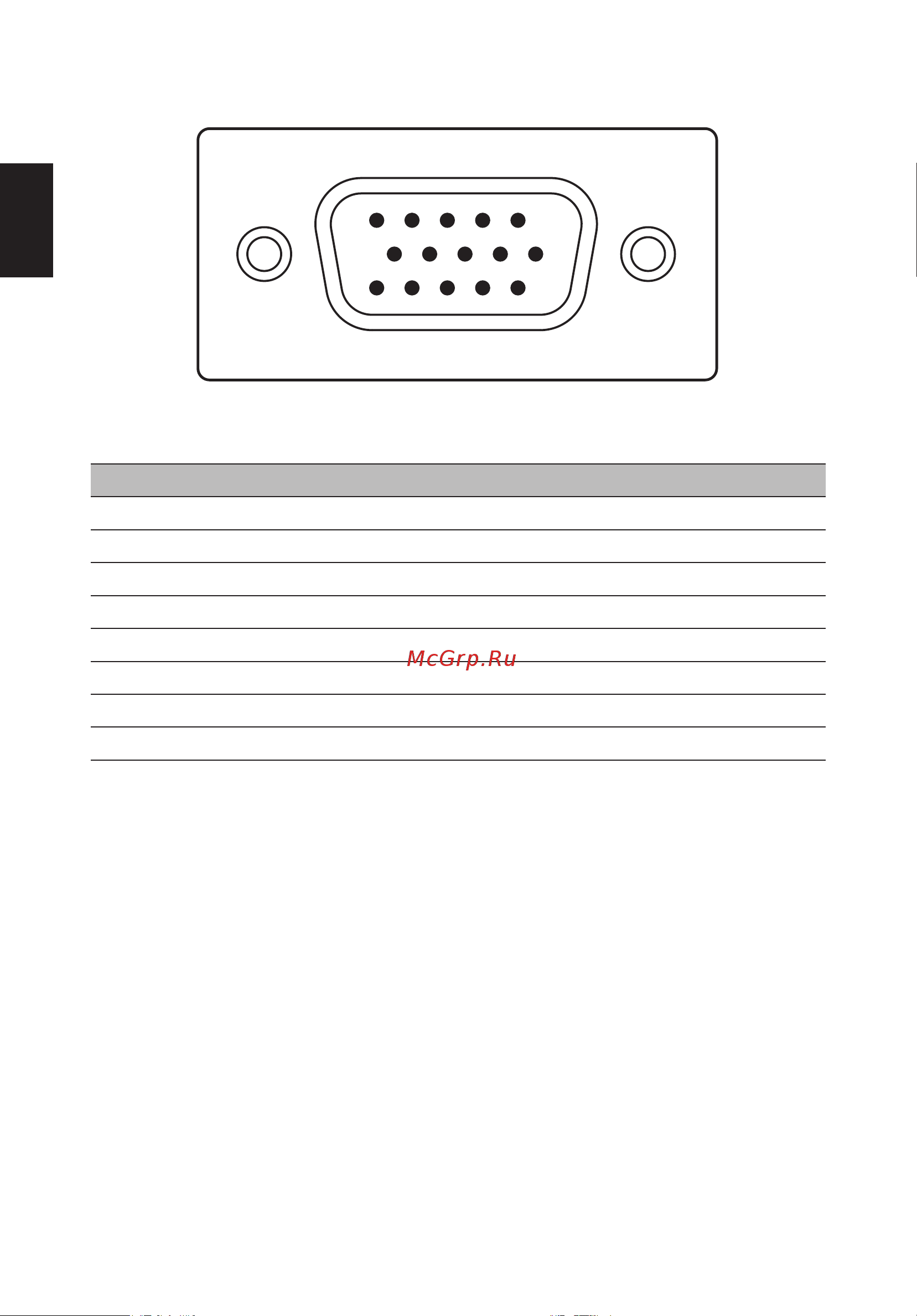

Назначение контактов разъема
15
6
10
11
15
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание КОНТАКТ № Описание
1 Красный 9 +5 В
2 Зеленый 10 Логическое заземление
3 Синий 11 Заземление монитора
4 Заземление монитора 12 DDC-Serial Data
5 Общий провод DDC 13 Построчная синхронизация
6 Общий провод R 14 Покадровая синхронизация
7 Общий провод G 15 Синхронизация DDC-serial
8 Общий провод B
