СБОРКА

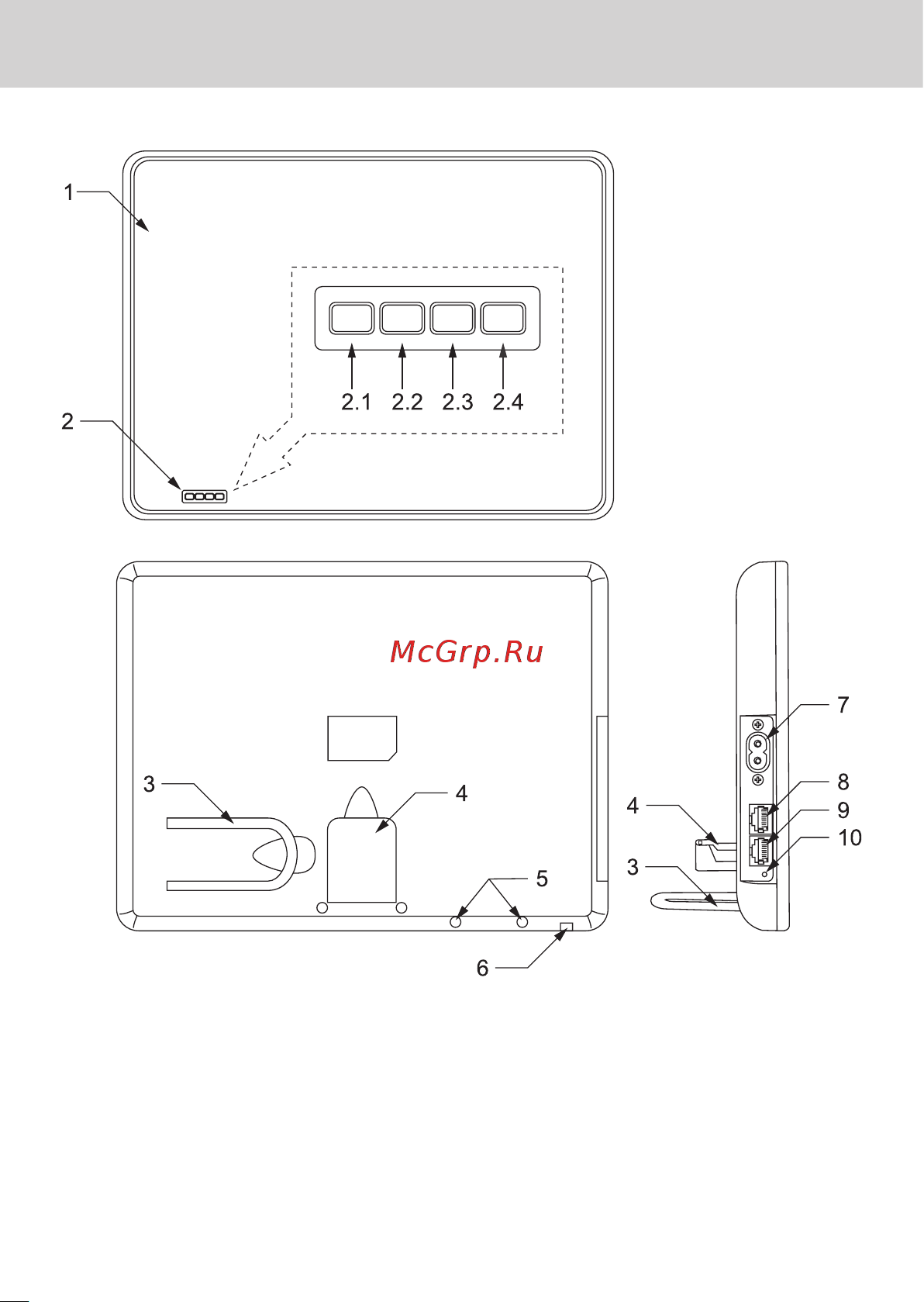

Рисунок 2. Внешний вид и назначение узлов

«Усилителя интернет-сигнала «Connect 3.5 WiFi»

1 - корпус, 2 - светодиодные индикаторы (2.1 - активность WiFi,

2.2 - активность подключения к Интернет WAN, 2.3 - активность ло-

кальной сети LAN, 2.4 - питание), 3 - U-образная опорная скоба, 4 - дер-

жатель модема, 5 - установочные отверстия опорной скобы, 6 - кнопка

WPS, 7 - разъем питания 220В, 8 - разъем RJ-45 локальной сети (LAN),

9 - разъем RJ-45 подключения к Интернет (WAN), 10 - кнопка Reset
