Панель управления АС
a POWER: выключатель питания
b : разъем для подключения наушников
c VOL: регулятор уровня громкости
d : разъем для подключения микрофона
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя
симметрично на расстоянии не менее одного
метра.
• Возможно небольшое искажение изображения
у сверхчувствительных мониторов и телевизоров,
поэтому устанавливайте АС подальше от этих
устройств.
Подключение АС
Мультимедийная USB АС
SVEN 247 может быть
подключена практически к любым источникам
аудиосигнала: MP3/CD-плеерам, звуковой кар-
те ПК и т. п. (см. схему подключения на рис. 2).
• Перед подключением убедитесь, что АС отключена от сети. Подключите встроенные в ак-
тивную колонку сигнальные кабели с mini-jack 3,5 мм: кабель с mini-jack зеленого цвета –
к аудиовыходу источника звука, а микрофонный
кабель (mini-jack розового цвета) – к микро-
фонному входу (рис. 2).

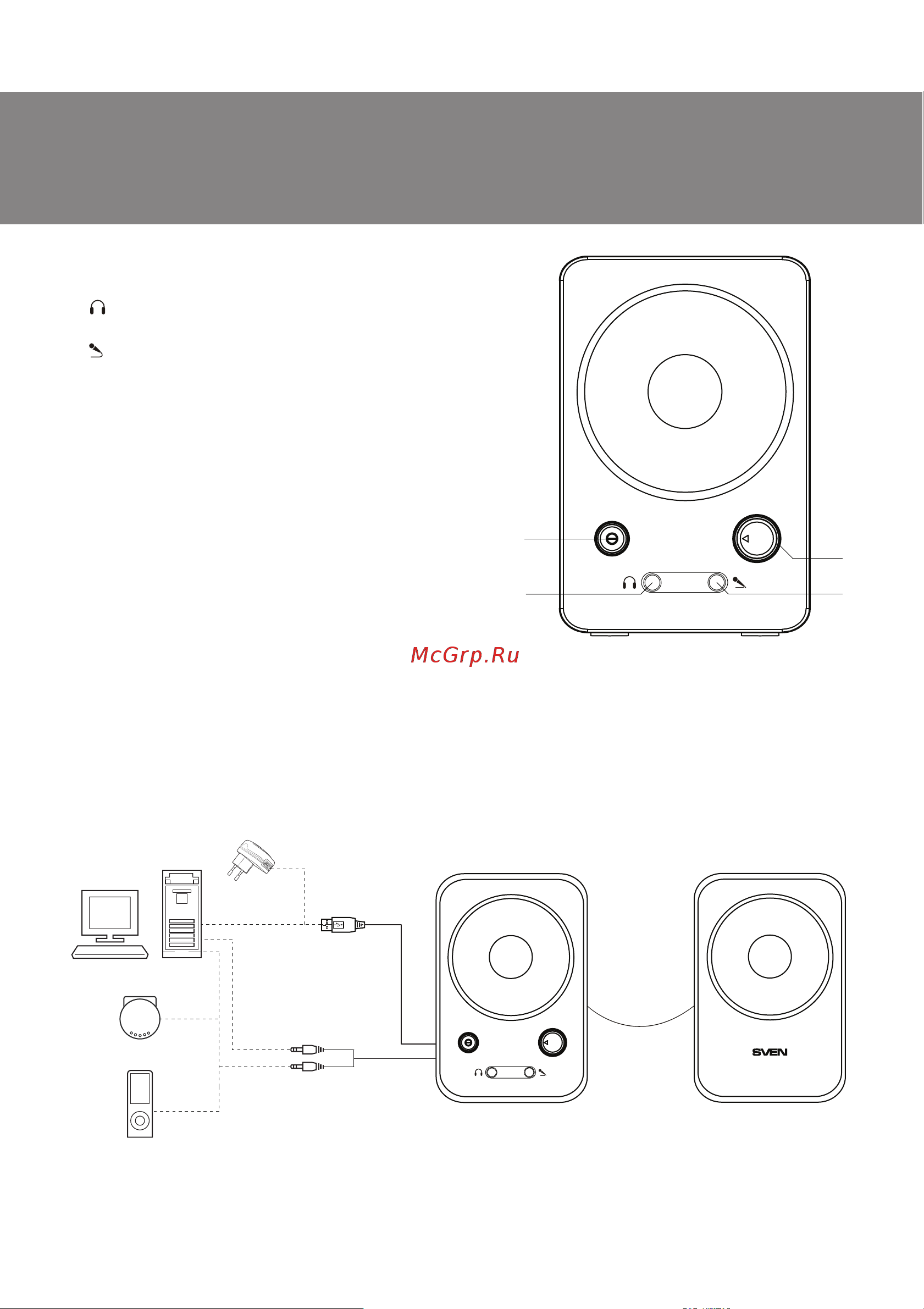

Рис.1. Панель управления
POWER
VOL
-
+
a
b
c
d
Рис. 2. Схема подключения
Пассивная
колонка
Акустический
кабель
Активная
колонка
POWER
VOL
-
+
Компьютер
CD
Плеер
к источнику
звука
к микрофонному
входу
Блок питания
5V DC
RUS
3
Руководство по эксплуатации
