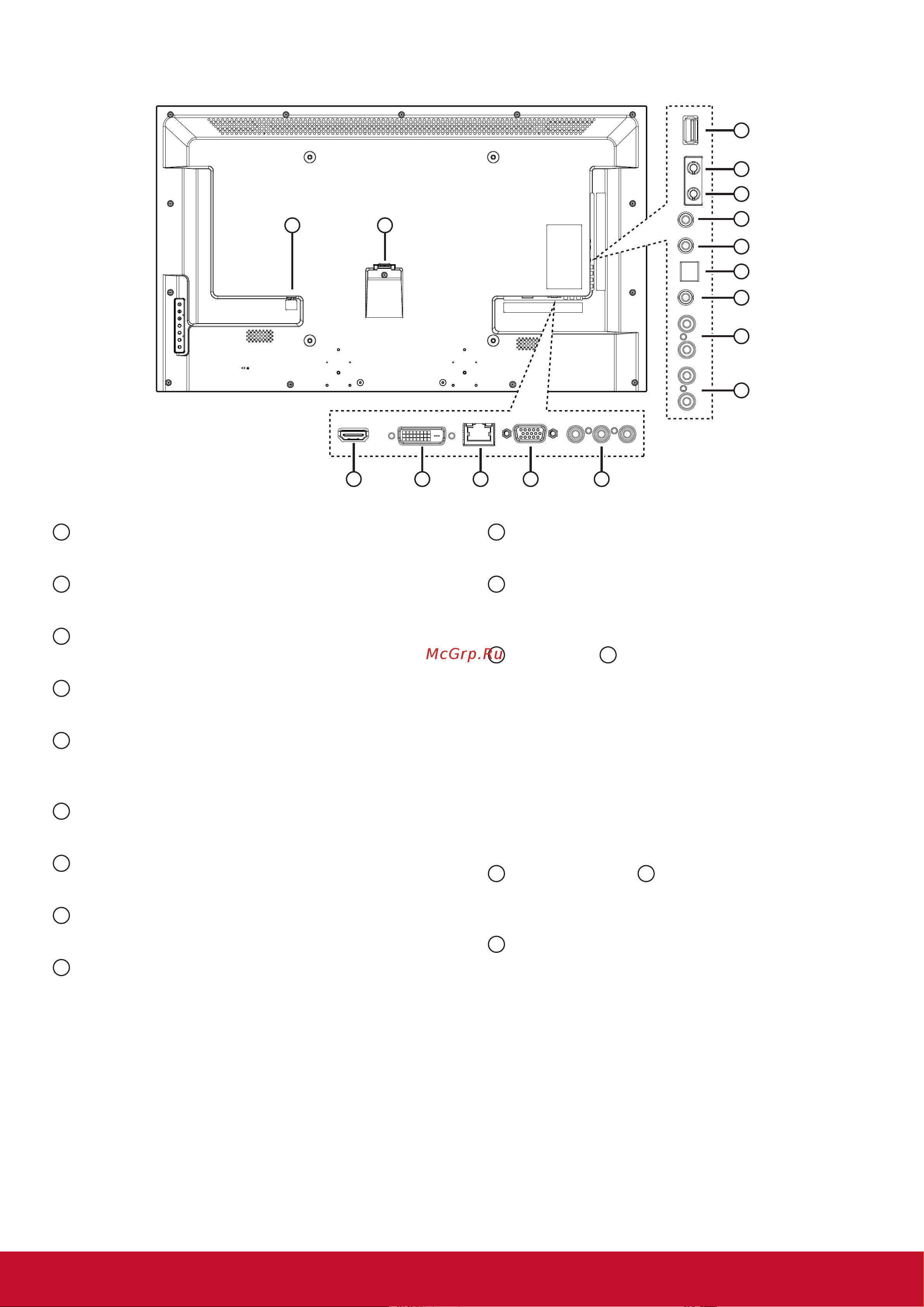

2.2. Входные/выходные разъемы
3 4
6
5
7
8
9
10
11
12
13
14
15
16
2 1
Y Pb Pr
LRL R
IN
OUT
INOUT
1
Вход АС
Вход питания переменного тока.
2
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
Главный выключатель питания.
3
Вход HDMI
Входное аудио-/видеогнездо HDMI.
4
Вход DVI
Видеовход DVI-D.
5
RJ-45
Функция управления локальной сетью для
использования сигнала ДУ с центра управления.
6
Вход VGA (D-Sub)
Видеовход VGA.
7
КОМПОНЕНТНЫЙ ВХОД (RCA)
Вход компонентного видео YPbPr.
8
АУДИОВХОД (RCA)
Аудиовход от внешнего аудио-/видеоустройства.
9
АУДИОВЫХОД (RCA)
Выход аудиосигнала для подключения внешнего
аудио-/видеоустройства.
10
АУДИОВХОД (3,5 мм)
Аудиовход с ПК.
11
ВЫХОД SPDIF
Выход цифрового аудиосигнала для подключения
внешнего аудио-/видеоустройства.
12
Выход ИК /
13
Вход ИК (3,5 мм)
Выход/вход ИК-сигнала для функции сквозного
канала.
ПРИМЕЧАНИЯ:
• Датчик сигнала с пульта ДУ
не будет работать
при подключении разъема [Вход ИК].
• Для получения информации об удаленном
управлении аудио-/видеоустройствами
с помощью дисплея см. стр. 8 для
подключения Сквозной вход по ИК.
14
Выход RS232C /
15
Вход RS232C (2,5 мм)
Сетевой выход/вход RS232C для функции
сквозного канала.
16
Порт USB
Подключите запоминающее устройство USB.
