Sven MS-1820 2.1 FM [15/26] Мультимедійна акустична система 2

UKR

Мультимедійна

акустична система 2.1

Підключення АС

Модель MS-1820 можна підключити практично до будь-яких джерел аудіосигналу: DVD/CD-

плеєрів, ПК, ноутбука тощо (див. схему на мал. 4).

Попередження! Перед підключенням потрібно вимкнути усі компоненти системи.

• З’єднайте сателіти із сабвуфером, використовуючи акустичні кабелі, вмонтовані в колонки.

Ліву колонку під’єднайте до роз’єму OUTPUT L o, а праву колонку – до

роз’єму OUTPUT R n

сабвуфера (див. схему на мал. 4).

• Для підключення АС до ПК, МР3/CD-плеєрів використовуйте сигнальний кабель 2RCA до

mini-jack (з комплекту). Для цього підключіть спочатку RCA-джеки сигнального кабелю до

роз’ємів L l і R m аудіовходу INPUT, а далі підключіть mini-jack (Ø 3,5 мм) сигнального

кабелю до порту LINE OUT звукової карти ПК або аудіовиходу (OUTPUT) МР3/CD-плеєра

• Для підключення АС до TV, DVD/CD-програвачів використовуйте сигнальний кабель 2RCA

до 2RCA (не входить до комплекту). Для цього підключіть спочатку RCA-джеки сигнального

кабелю до роз’ємів L l и R m аудіовходу INPUT, а далі підключіть RCA-джеки до роз’ємів

аудіовиходу TV, DVD/ CD-програвачів, як показано на мал. 4.

Примітка. Перевірте надійність фіксації дротів у клемах, відповідність полярності під-

ключення і відсутність контакту оголених дротів між собою і з металевими частинами

апаратури.

• Підключіть сабвуфер до мережі за допомогою шнура живлення q.

• Увімкніть живлення АС вимикачем ON/OFF (p, ON) на задній стінці сабвуфера. На LED-дис-

плеї a сабвуфера загориться «AUX».

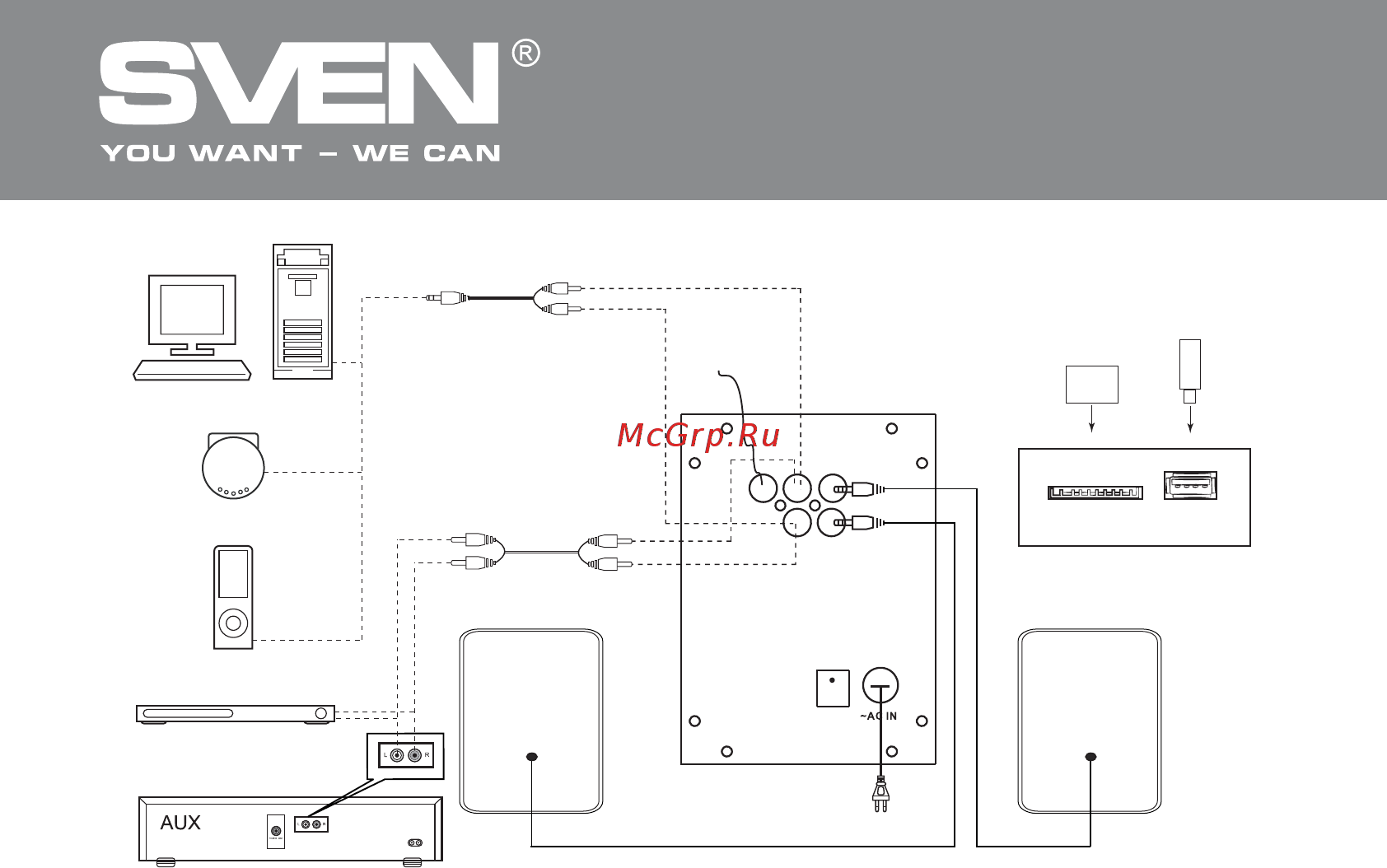

Мал. 4. Схема підключення

FM-антена

Акустичний кабель Акустичний

кабель

Кабель

живлення

Права

колонка

Ліва

колонка

Сабвуфер

Підключення

USB/SD-карт

SD/MMC CARD

USB

CD-програвач

Cигнальний кабель

2RCA до 2RCA

Сигнальний кабель

2RCA до mini-jack

Комп’ютер

DVD

Плеєр

OFF

ANT

AUX

INPUT OUTPUT
