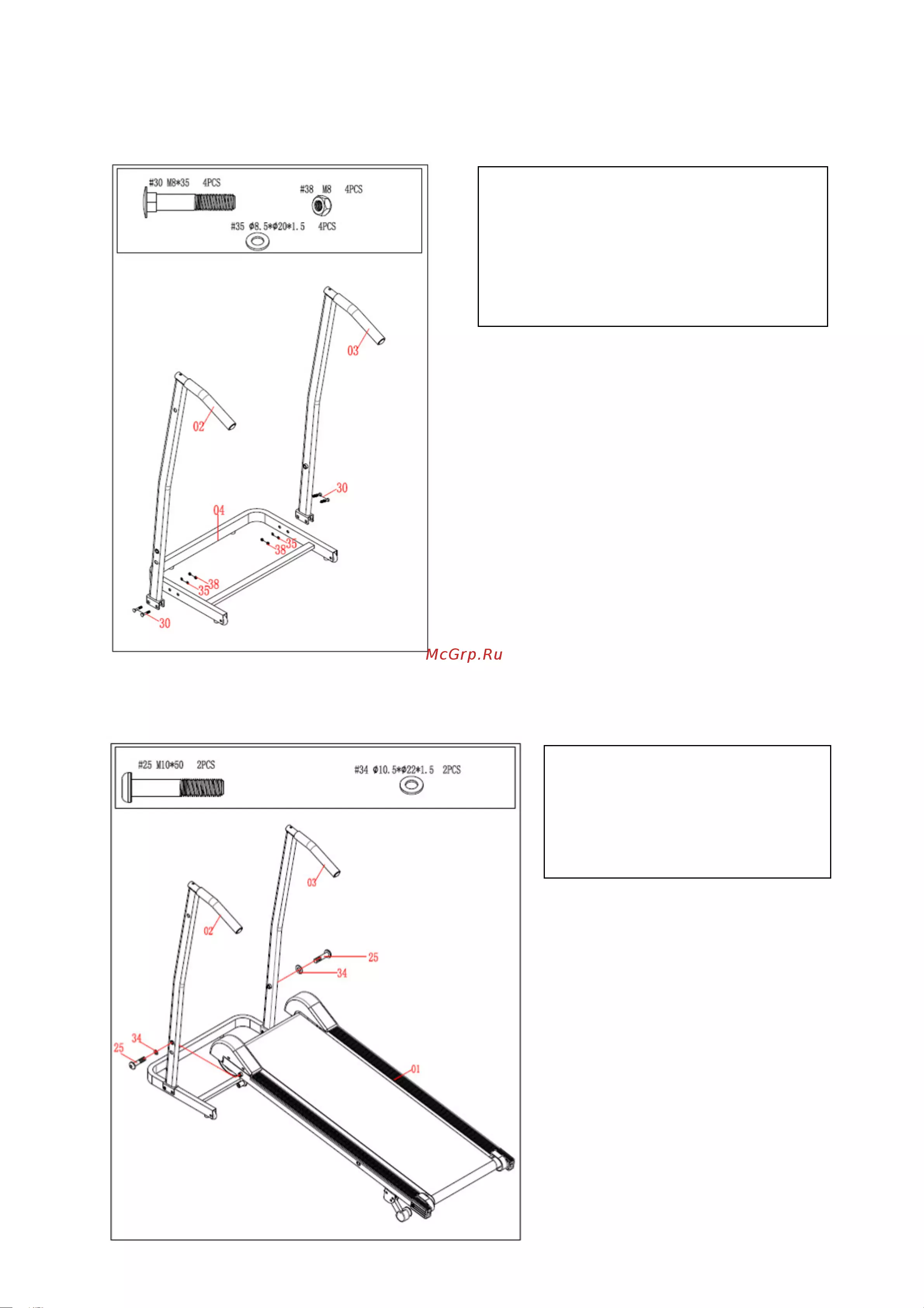

СПЕЦИФИКАЦИЯ

№

Наименование Кол-во

№

Наименование Кол-во

01

Главная рама 1 26

Болт с внутренним

шестигранником M8*30

2

02

Левая стойка 1 27

Болт с внутренним

шестигранником M8*35

2

03

Правая стойка 1 28

Болт с внутренним

шестигранником M6*15

2

04

Основание 1 29

Болт с внутренним

шестигранником M6*60

2

05

Держатель консоли 1 30

Каретный болт M8*35 4

06

Опорная трубка 1 31

Винт с крестообразным шлицем

ST4.2*20

4

07

Регулируемая U-образная

трубка

2 32

Винт с крестообразным шлицем

ST4.8*15

4

08

Беговое полотно 1 33

Винт с крестообразным шлицем

ST4.8*25

6

09

Беговая платформа 1 34

Плоская шайба Φ10.5*Φ22*1.5 2

10

Подставка для ног 2 35

Плоская шайба Φ8.5*Φ20*1.5 8

11 Амортизатор 2 36

Плоская шайба Φ6.5*Φ15*1.5 2

12

Защитная крышка

двигателя (левая)

1 37

Изогнутая шайба Φ6.5*Φ15*1.5 2

13

Защитная крышка

двигателя (правая)

1 38

Нейлоновая гайка M8*8H 8

14

Транспортировочное колесо

2 39

Шестигранный ключ 1

15

Амортизатор 4 40

Универсальный

крестообразный ключ

1

16

Ручка-фиксатор 1 41

Стопорный штифт 2

17

Распорная втулка

переднего ролика

2 42

Винт с крестообразным шлицем

M5*10

2

18

Распорная втулка заднего

ролика

2 43

Задний ролик 1

19

Круглая заглушка Φ38*1.5 2 44

Вал переднего ролика 1

20

Круглая заглушка Φ25*1.5 2 45

Вал заднего ролика 1

21

Квадратная заглушка 2 46

Передний ролик 1

22

Поролоновая накладка на

держатель консоли

2 47

Защитная крышка 2

23

Поролоновая накладка на

поручень

2 48

Датчик 1

24

Консоль 1 49

Провод датчика №1 3

25

Болт с внутренним

шестигранником M10*50

2 50

Провод датчика №2 3
