ИНСТРУКЦИЯ ПО СБОРКЕ ТРЕНАЖЕРА.
ШАГ 1.
ПРИСОЕДИНИТЕ ПЕРЕДНИЙ И ЗАДНИЙ
СТАБИЛИЗАТОРЫ (33 И 46) К
ОСНОВНОМУ КОРПУСУ ТРЕНАЖЕРА
(56), ЗАКРЕПИТЕ КОНСТРУКЦИЮ ПРИ
ПОМОЩИ 4 ДЛИННЫХ БОЛТОВ (35), 4
ПЛОСКИХ ШАЙБ (8) И 4 НЕЙЛОНОВЫХ
ГАЕК.

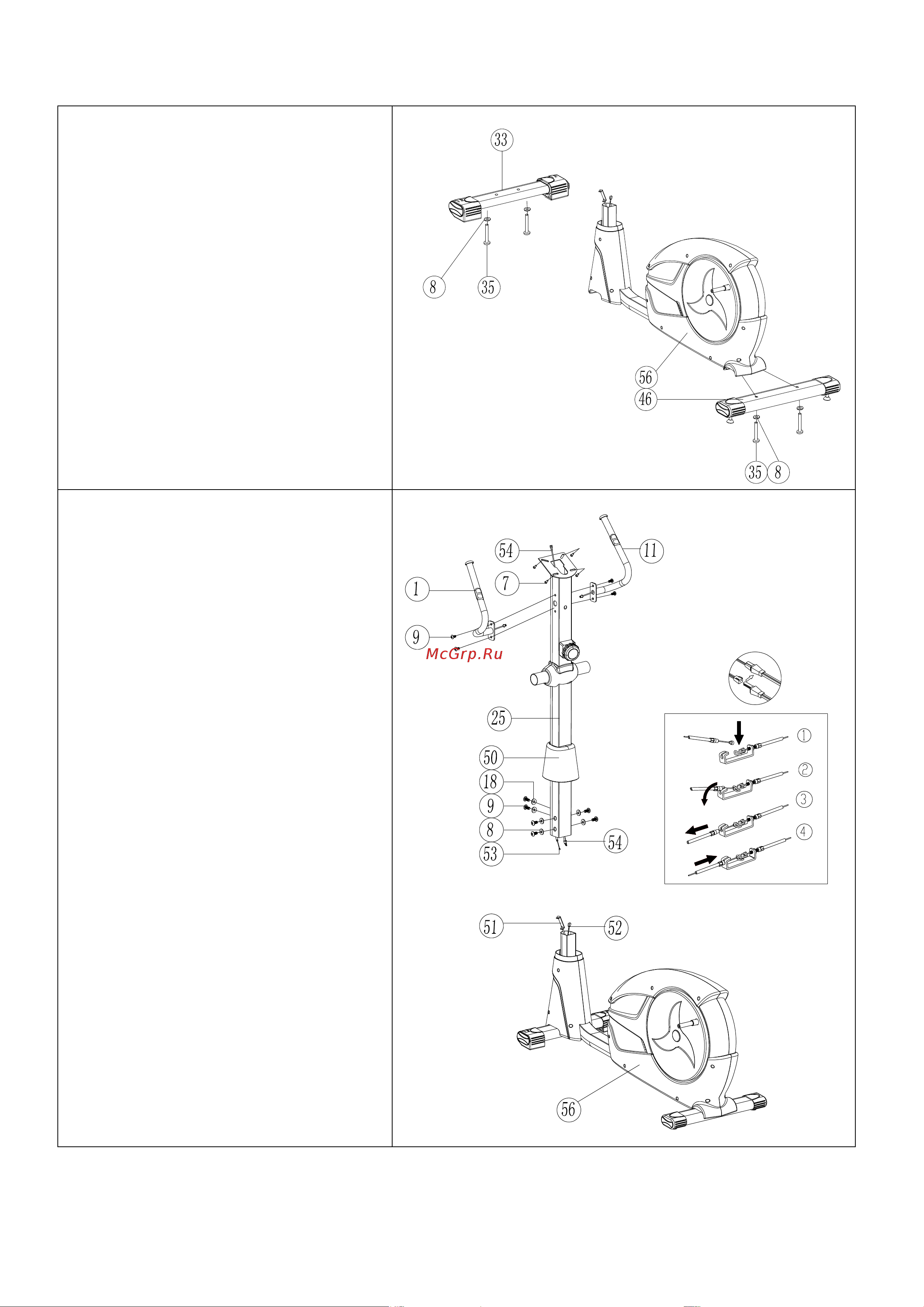

ДИАГРАММА 1.
ШАГ 2.
1. ВЫТАЩИТЕ КОНЕЦ ВЕРХНЕГО ШНУРА
НАГРУЗКИ (53) ИЗ РУЛЕВОЙ СТОЙКИ.
УБЕДИТЕСЬ, ЧТО УРОВЕНЬ НАГРУЗКИ,
КОТОРЫЙ ПОКАЗЫВАЕТ РЕГУЛЯТОР –
НАИМЕНЬШИЙ.
2. СОЕДИНИТЕ ВЕРХНИЙ И НИЖНИЙ
ШНУРЫ НАГРУЗКИ (53 И 51),
ПРОТОЛКНУВ КОНЕЦ ШНУРА В ВЫЕМКУ
ШНУРА, РАСПОЛОЖЕННОГО В
ОСНОВНОМ КОРПУСЕ ТРЕНАЖЕРА (56).
3. СОЕДИНИТЕ ШНУРЫ ПУЛЬСОМЕТРА
(52 И 54).
4. ВСТАВЬТЕ РУЛЕВУЮ СТОЙКУ (25) В
ОСНОВНОЙ КОРПУС ТРЕНАЖЕРА (56),
ЗАКРЕПИТЕ КОНСТРУКЦИЮ ПРИ
ПОМОЩИ 4 ВИНТОВ (9) И 4 ПЛОСКИХ
ШАЙБ (8). БУДЬТЕ ОСТОРОЖНЫ, НЕ
ЗАЩЕМИТЕ ШНУРЫ.
5. ПРИСОЕДИНИТЕ ПРАВУЮ И ЛЕВУЮ
ЧАСТИ РУЛЯ (1 И 11) К РУЛЕВОЙ
СТОЙКЕ (25), ИСПОЛЬЗУЯ ВИНТЫ (9).
ДИАГРАММА 2.
