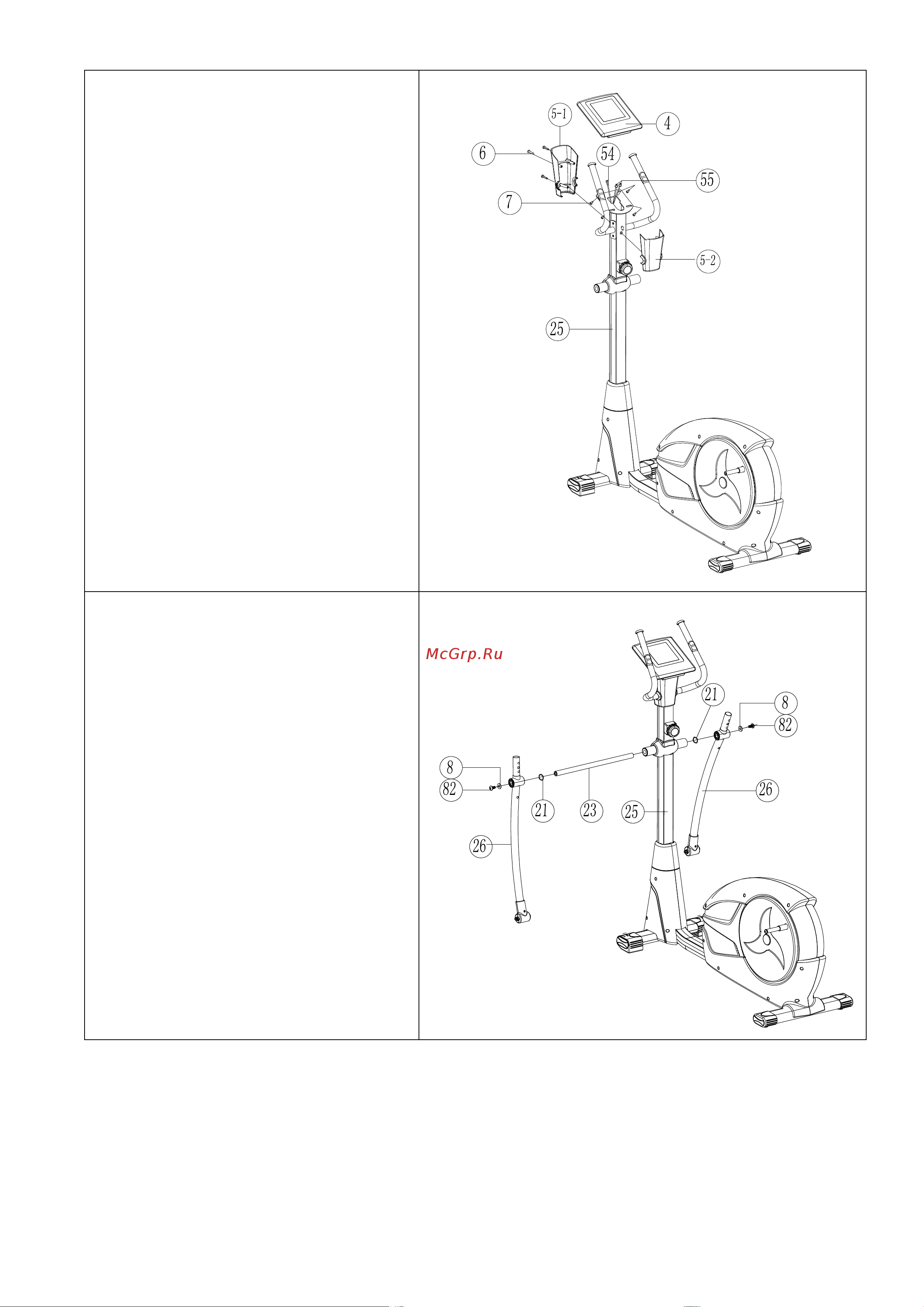

ШАГ 3.

1. ПРИСОЕДИНИТЕ КОМПЬЮТЕР (4) К

РУЛЕВОЙ СТОЙКЕ (25), ЗАКРЕПИТЕ

КОНСТРУКЦИЮ ПРИ ПОМОЩИ 4

ВИНТОВ (7).

2. ЗАТЕМ ПРИКРЕПИТЕ ВЕРХНИЕ

КОЖУХИ РУЛЕВОЙ СТОЙКИ (5) К

РУЛЕВОЙ СТОЙКЕ (25), ЗАКРЕПИТЕ ИХ

ПРИ ПОМОЩИ ВИНТОВ (6). БУДЬТЕ

АККУРАТНЫ, НЕ ПОВРЕДИТЕ ШНУРЫ.

ДИАГРАММА 3.

ШАГ 4.

ВСТАВЬТЕ ОСЬ (23) В РУЛЕВУЮ СТОЙКУ

(25). ЗАТЕМ НАДЕНЬТЕ НА ОСЬ

НИЖНЮЮ ЧАСТЬ ЛЕВОЙ ПОДВИЖНОЙ

РУКОЯТКИ (26L), ЗАКРЕПИТЕ ПРИ

ПОМОЩИ ПЛОСКОЙ ШАЙБЫ (8), ШАЙБЫ

(21) И ВИНТА (82). ЗАТЕМ УСТАНОВИТЕ

НИЖНЮЮ ЧАСТЬ ПРАВОЙ ПОДВИЖНОЙ

РУКОЯТКИ.

ДИАГРАММА 4.
