8

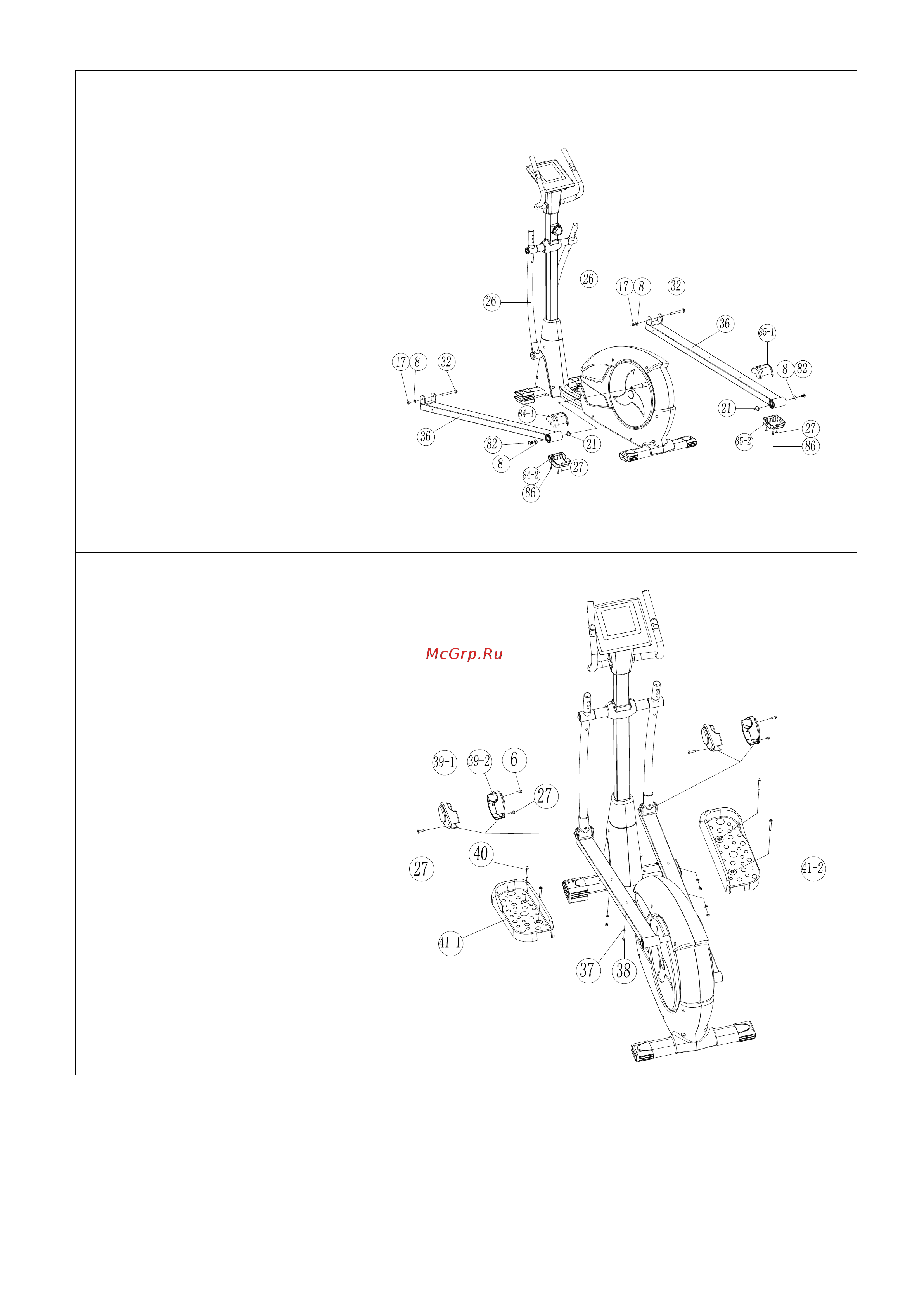

ШАГ 5.
1. НАДЕНЬТЕ ЛЕВУЮ ТРУБКУ ДЛЯ
КРЕПЛЕНИЯ ПЕДАЛИ (36) НА ОСЬ
ДИСКА, ЗАКРЕПИТЕ ПЛОТНО ПРИ
ПОМОЩИ ОДНОЙ ПЛОСКОЙ ШАЙБЫ
(8), 1 БОЛТА (82) И ОДНОЙ ШАЙБЫ
(21). ЗАТЕМ СОЕДИНИТЕ ДРУГОЙ
КОНЕЦ ТРУБКИ ДЛЯ КРЕПЛЕНИЯ
ПЕДАЛЕЙ (36) С НИЖНЕЙ ЧАСТЬЮ
ЛЕВОЙ ПОДВИЖНОЙ РУКОЯТКИ (26),
ЗАКРЕПИТЕ КОНСТРУКЦИЮ ПРИ
ПОМОЩИ ОДНОЙ СТАЛЬНОЙ
ПРОКЛАДКИ (31), ОДНОГО БОЛТА
(32), ОДНОЙ ПЛОСКОЙ ШАЙБЫ (8) И
ОДНОЙ НЕЙЛОНОВОЙ ГАЙКИ (17).
2. ТАКИМ ЖЕ ОБРАЗОМ
ПРИСОЕДИНИТЕ ПРАВУЮ ТРУБКУ
ДЛЯ КРЕПЛЕНИЯ ПЕДАЛИ (36).
3. ПРИСОЕДИНИТЕ КОЖУХИ (84-1,
84-2, 85-1, 85-2) СЗАДИ К ТРУБКАМ
ДЛЯ КРЕПЛЕНИЯ ПЕДАЛЕЙ,
ЗАКРЕПИТЕ ПРИ ПОМОЩИ ВИНТОВ
(27 И 86).
ДИАГРАММА 5.
ШАГ 6.
1. ПРИСОЕДИНИТЕ КОЖУХИ (39) К
МЕСТУ СОЕДИНЕНИЯ ЛЕВОЙ
ТРУБКИ ДЛЯ КРЕПЛЕНИЯ ПЕДАЛИ И
НИЖНЕЙ ЧАСТИ ЛЕВОЙ
ПОДВИЖНОЙ РУКОЯТКИ,
ЗАКРИПИТЕ КОЖУХИ ПРИ ПОМОЩИ
ВИНТОВ (6 И 27).
2. ПРИСОЕДИНИТЕ ЛЕВУЮ ПЕДАЛЬ
(41-1) К ЛЕВОЙ ТРУБКЕ ДЛЯ
КРЕПЛЕНИЯ ПЕДАЛЕЙ (36),
ЗАКРЕПИТЕ КОНСТРУКЦИЮ ПРИ
ПОМОЩИ ВИНТОВ (38) И ПЛОСКИХ
ШАЙБ (37).
3. ПОВТОРИТЕ ЭТУ ЖЕ
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
ДЛЯ УСТАНОВКИ ПРАВОЙ ПЕДАЛИ
(41-2) И КОЖУХОВ (39) С ПРАВОЙ
СТОРОНЫ.
ДИАГРАММА 6.
