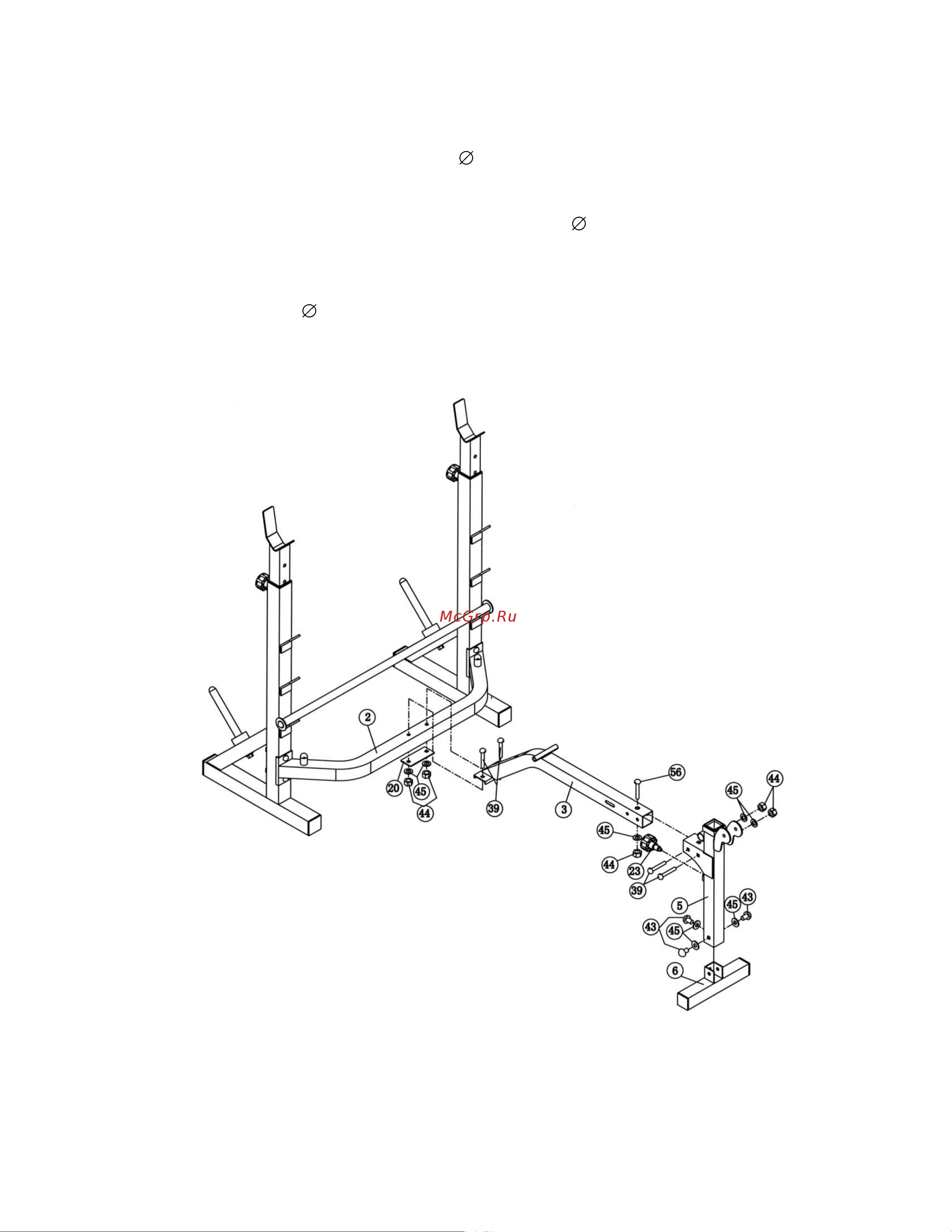

ШАГ 2 (СМ.РИС. 2)

A.) Установить держатель ножной тяги (5) на переднем стабилизаторе (6) . Закрепить его

тремя M10 x 5/8” болтами (#43) и ¾” шайбой (#45).

B.) Присоединить держатель ножной тяги (#5) к передней части основной

поддержки сиденья (#3). Закрепить соединение одним M10 x 2 ½” болтом

(#56), двумя M10 x 2 ¾” болтами (#39), тремя ¾” шайбами (#45), и тремя

M10 колпачковыми гайками (#44).

C.) Присоединить заднюю часть основной поддержки сиденья (#3) к

поперечине (2) . закрепить соединение пластиной (20) , двумя M10 x 2 ¾”

болтами (#39), ¾” шайбами (#45), и M10 колпачковыми гайками (#44).

D.) Вставить блокиратор (#23) в отверстие на задней стороне держателя

ножной тяги (5).

DIAGRAM
