ШАГ 4 (СМОТРИТЕ ДИАГРАММУ 4).

А) ПРИСОЕДИНИТЕ БАЛКУ ДЛЯ РУКОЯТОК БАТТЕРФЛЯЯ (3) К ВЕРХНЕЙ РАМЕ (6). ЗАКРЕПИТЕ

КОНСТРУКЦИЮ ПРИ ПОМОЩИ ОСИ (24), ДВУХ ПРОКЛАДОК (79) И ДВУХ КОЛПАЧКОВЫХ ГАЕК

М10 (81). НЕ ЗАКРУЧИВАЙТЕ ПЛОТНО ГАЙКИ НА ЭТОМ ЭТАПЕ СБОРКИ.

В) ВСТАВЬТЕ ОСЬ ПРАВОГО БАТТЕРФЛЯЯ (4) В ОТВЕРСТИЕ В БАЛКЕ ДЛЯ РУКОЯТОК

БАТТЕРФЛЯЯ (3) С ВНУТРЕННЕЙ СТОРОНЫ. НАДЕНЬТЕ БЛОКИРУЮЩЕЕ КОЛЬЦО (60) НА

ОСЬ. ОТЦЕНТРИРУЙТЕ ОТВЕРСТИЯ И ЗАКРЕПИТЕ КОНСТРУКЦИЮ ПРИ ПОМОЩИ ОДНОГО

ШЕСТИГРАННОГО БОЛТА М6 Х 1 5/8” (61) И КОЛПАЧКОВОЙ ГАЙКИ М6 (73). ПОВТОРИТЕ ТУ ЖЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ДЛЯ УСТАНОВКИ ЛЕВОГО БАТТЕРФЛЯЯ (5).

С) ПРИСОЕДИНИТЕ БРУСОК ДЛЯ КРЕПЛЕНИЯ КРОНШТЕЙНОВ (16) СЗАДИ ВЕРТИКАЛЬНОЙ

БАЛКИ (2). ЗАКРЕПИТЕ КОНСТРУКЦИЮ ПРИ ПОМОЩИ ОДНОГО ПРОСТОГО БОЛТА М10 Х 3 ½”

(70), ДВУХ ШАЙБ Ø ¾” (77) И ОДНОЙ КОЛПАЧКОВОЙ ГАЙКИ М10 (81).

D) ПРИСОЕДИНИТЕ КРОНШТЕЙНЫ ДЛЯ ПОДВИЖНОГО ВОРОТА (17) С КАЖДОЙ СТОРОНЫ

БРУСКА ДЛЯ КРЕПЛЕНИЯ КРОНШТЕЙНОВ (16). ЗАКРЕПИТЕ КОНСТРУКЦИЮ ПРИ ПОМОЩИ

ОДНОГО ПРОСТОГО БОЛТА М10 Х 2 ½” (64), ДВУХ ШАЙБ Ø ¾” (77) И ОДНОЙ КОЛПАЧКОВОЙ

ГАЙКИ М10 (81) С КАЖДОЙ СТОРОНЫ.

Е) ПРИСОЕДИНИТЕ СПИНКУ СИДЕНЬЯ (56) К ВЕРТИКАЛЬНОЙ БАЛКЕ (2). ЗАКРЕПИТЕ

КОНСТРУКЦИЮ ПРИ ПОМОЩИ ДВУХ ПРОСТЫХ БОЛТОВ М8 Х 2 ½” (68) И ШАЙБ Ø 5/8”.

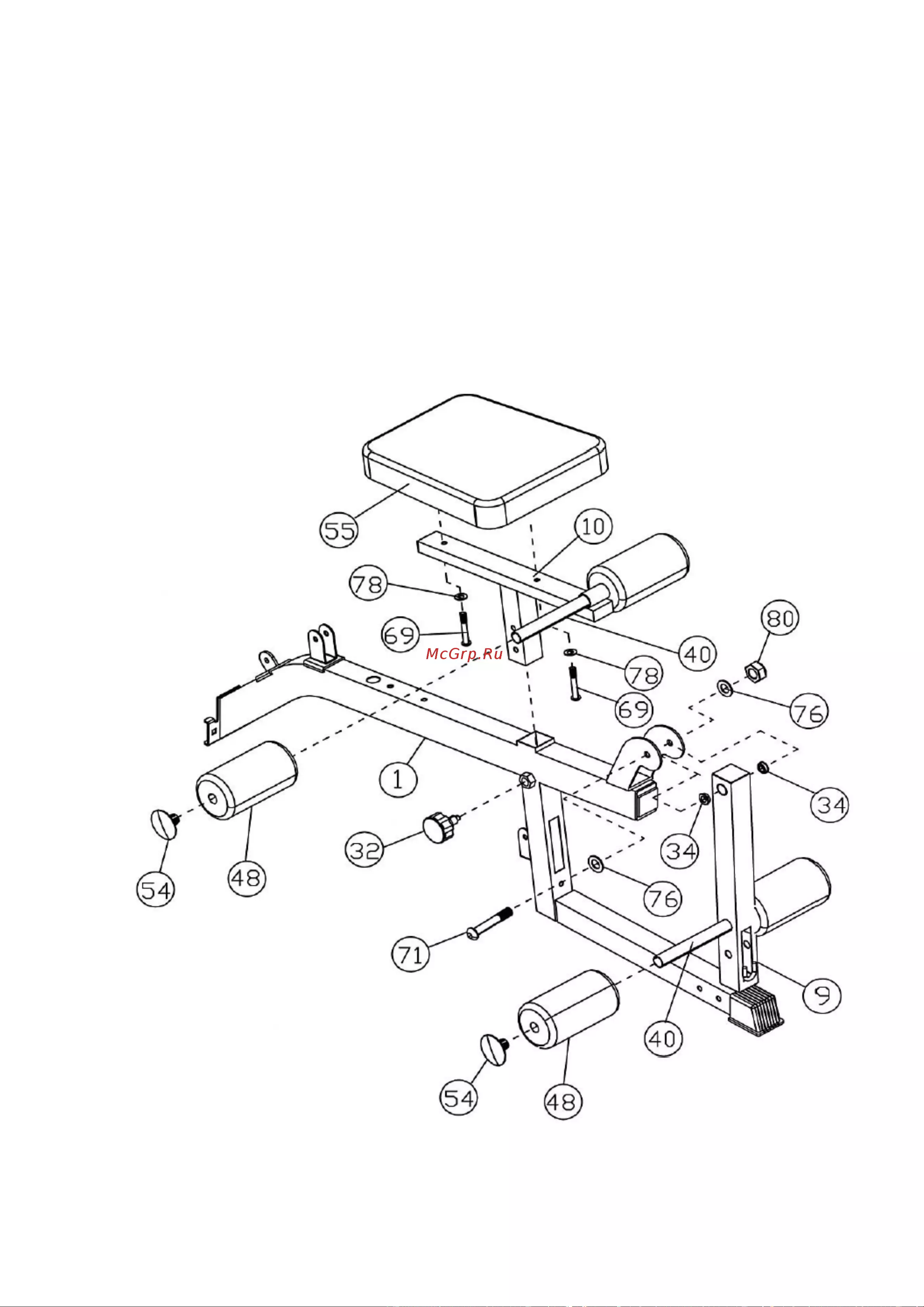

ДИАГРАММА 4.
