HouseFit DH-8171 [9/15] Диаграмма 4

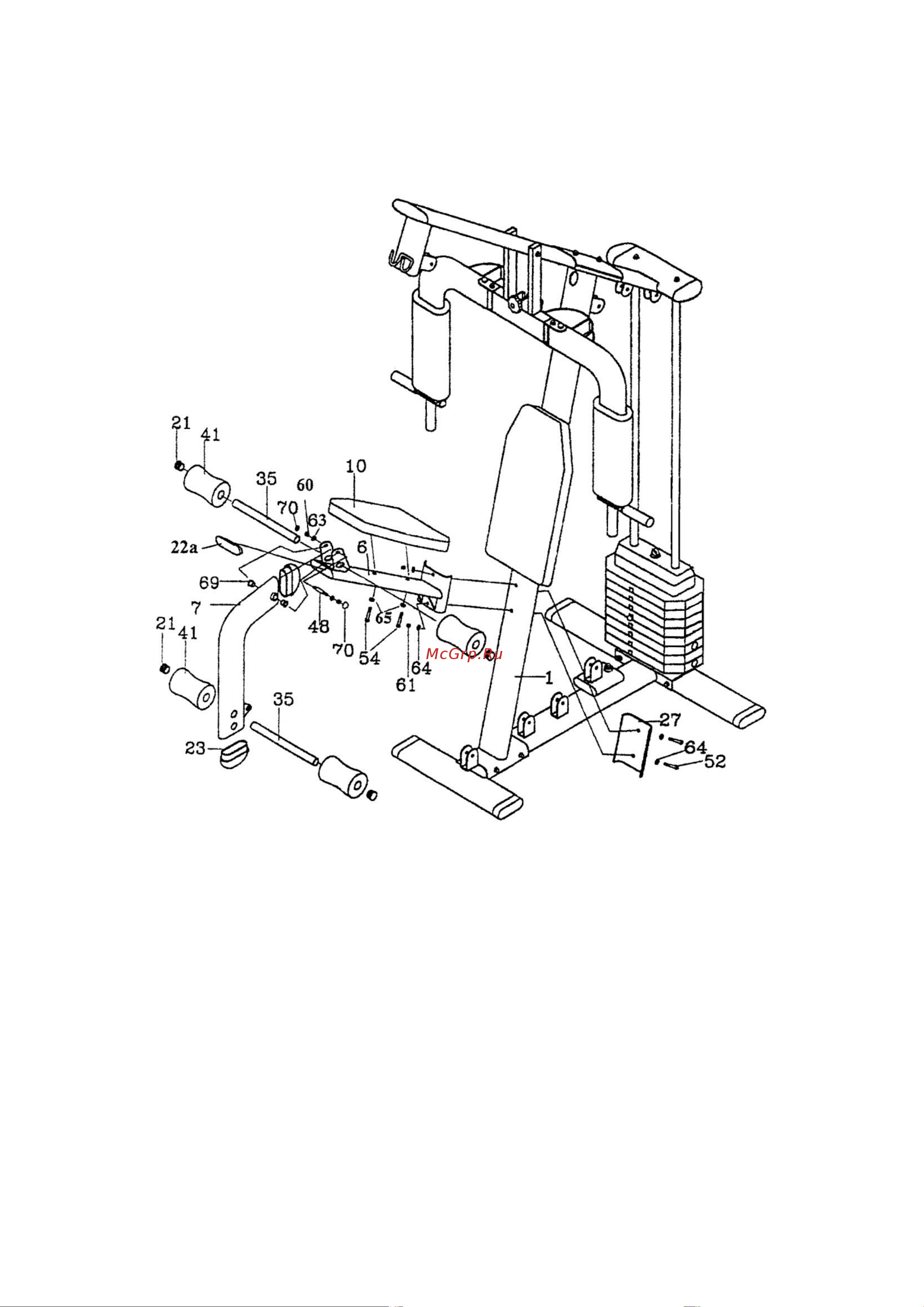

ДИАГРАММА 4

СБОРКА РЫЧАГА НОЖНЙ ТЯГИ.

ШАГ 1: ЗАКРЕПИТЕ СЕДЕЛЬНУЮ БАЛКУ (6) НА ОПОРНОЙ БАЛКЕ (1) И ПРИВИНТИТЕ

КРЕПЕЖНУЮ ПЛАСТИНКУ (27).

ШАГ 2: ПРИСОЕДИНИТЕ РЫЧАГ НОЖНОЙ ТЯГИ (7) К СЕДЕЛЬНОЙ БАЛКЕ (6) И ПРИКРЕПИТЕ

СИДЕНЬЕ (10).

ШАГ 3: ПРОСУНЬТЕ КРУГЛЫЕ ТРУБКИ (35) ЧЕРЕЗ ОТВЕРСТИЯ НА РЫЧАГЕ НОЖНОЙ ТЯГИ (7)

И СЕДЕЛЬНОЙ БАЛКЕ (6), КАК ПОКАЗАНО НА РИСУНКЕ.

ШАГ 4: НАМОЧИТЕ МЯЛЬНОЙ ВОДОЙ КРУГЛЫЕ ТРУБКИ (35) И НАДЕНЬТЕ МЯГКИЕ ГРИФЫ (41)

НА НИХ С ОБЕИХ СТОРОН.

ШАГ 5: В ЗАКЛЮЧЕНИЕ, ВСТАВЬТЕ ЗАГЛУШКИ (21,22,23), ИСПОЛЬЗУЯ МЯГКИЙ МОЛОТОК ДЛЯ

БОЛЕЕ ПЛОТНОЙ УСТАНОВКИ.
