ШАГ 7 (СМОТРИТЕ ДИАГРАММУ 7).

А) ПРИСОЕДИНИТЕ ТРОС 121’’ (50) К ВЕРХНЕЙ ЧАСТИ ВЕРХНЕЙ РАМЫ (2). ПРИСОЕДИНИТЕ ВОРОТ

(60) И ДВА КОЖУХА ДЛЯ ВОТОРА (61) К НАЧАЛУ ТРОСА. ПРИКРЕПИТЕ ЕГО СПЕРЕДИ ВЕРХНЕЙ РАМЫ

(2). ПРИСОЕДИНИТЕ ВОРОТ (60) И ДВА КОЖУХА ДЛЯ ВОРОТА (61) К НАЧАЛУ ТРОСА. ПРИКРЕПИТЕ

ЕГО К ПЕРЕДНЕЙ ЧЕСТА ВЕРХНЕЙ РАМЫ ОДНИМ ШЕСТИГРАННЫМ БОЛТОМ М10 Х 2 3/8’’ (68), ДВУМЯ

ПЛОСКИМИ ШАЙБАМИ 13/16 (75) И ОДНОЙ ГАЙКОЙ М10 (78).

В) ПРОПУСТИТЕ ТРОС ВНИЗ ЧЕРЕЗ ОТВЕРСТИЕ ПОЗАДИ ВЕРХНЕЙ ЧАСТИ ВЕРХНЕЙ РАМЫ (2).

С) ПРИСОЕДИНИТЕ ВОРОТ (60) И ДВА КОЖУХА ДЛЯ ВОРОТА (61) К ТРОСУ. ПРИСОЕДИНИТЕ

КРОНШТЕЙН ДЛЯ ДВОЙНОГО ПЛАВАЮЩЕГО ВОРОТА (27) К УСТАНОВКЕ ДЛЯ КРЕПЛЕНИЯ ВОТОРОВ

И ЗАКРЕПИТЕ КОНСТРУКЦИЮ ОДНИМ ШЕСТИГРАННЫМ БОЛТОМ М10 Х 1 3/4’’ (69), ДВУМЯ

ПЛОСКИМИ ШАЙБАМИ 13/16’’ (75) И ОДНОЙ ГАЙКОЙ М10 (78).

D) ПРОТЯНИТЕ ТРОС ВВЕРХ К КРОНШТЕЙНУ, РАСПОЛОЖЕННОМУ ПОД ВЕРХНИМ УЗЛОМ В СБОРКЕ

(7). ПРИСОЕДИНИТЕ ОДИН ВОРОТ (60) К ТРОСУ И ПРИКРЕПИТЕ ЕГО К КРОНШТЕЙНУ ОДНИМ

ШЕСТИГРАННЫМ БОЛТОМ М10 Х 1 3/4’’ (69), ДВУМЯ ПЛОСКИМИ ШАЙБАМИ 13/16’’ (75) И ОДНОЙ

ГАЙКОЙ М10 (78). ПОЖАЛУЙСТА, ОТМЕТЬТЕ, ЧТО ЗДЕСЬ НЕТ НЕОБХОДИМОСТИ В КОЖУХЕ ДЛЯ

ВОРОТА.

Е) ПРОТЯНИТЕ ТРОС ВНИЗ К РЕГУЛИРУЮЩЕЙ ПЛАСТИНКЕ (46). ВВЕРНИТЕ БОЛТ НА КОНЦЕ ТРОСА В

РЕГУЛИРУЮЩУЮ ПЛАСТИНКУ (46) НА ГЛУБИНУ 1/2’’. НЕ ВВЕРТЫВАЙТЕ БОЛТ ПОЛНОСТЬЮ В

РЕГУЛИРУЮЩУЮ ПЛАСТИНКУ. ЭТО МОЖЕТ ПРИВЕСТИ К ТОМУ, ЧТО ТРОС ОКАЖЕТСЯ СЛИШКОМ

КОРОТКИМ.

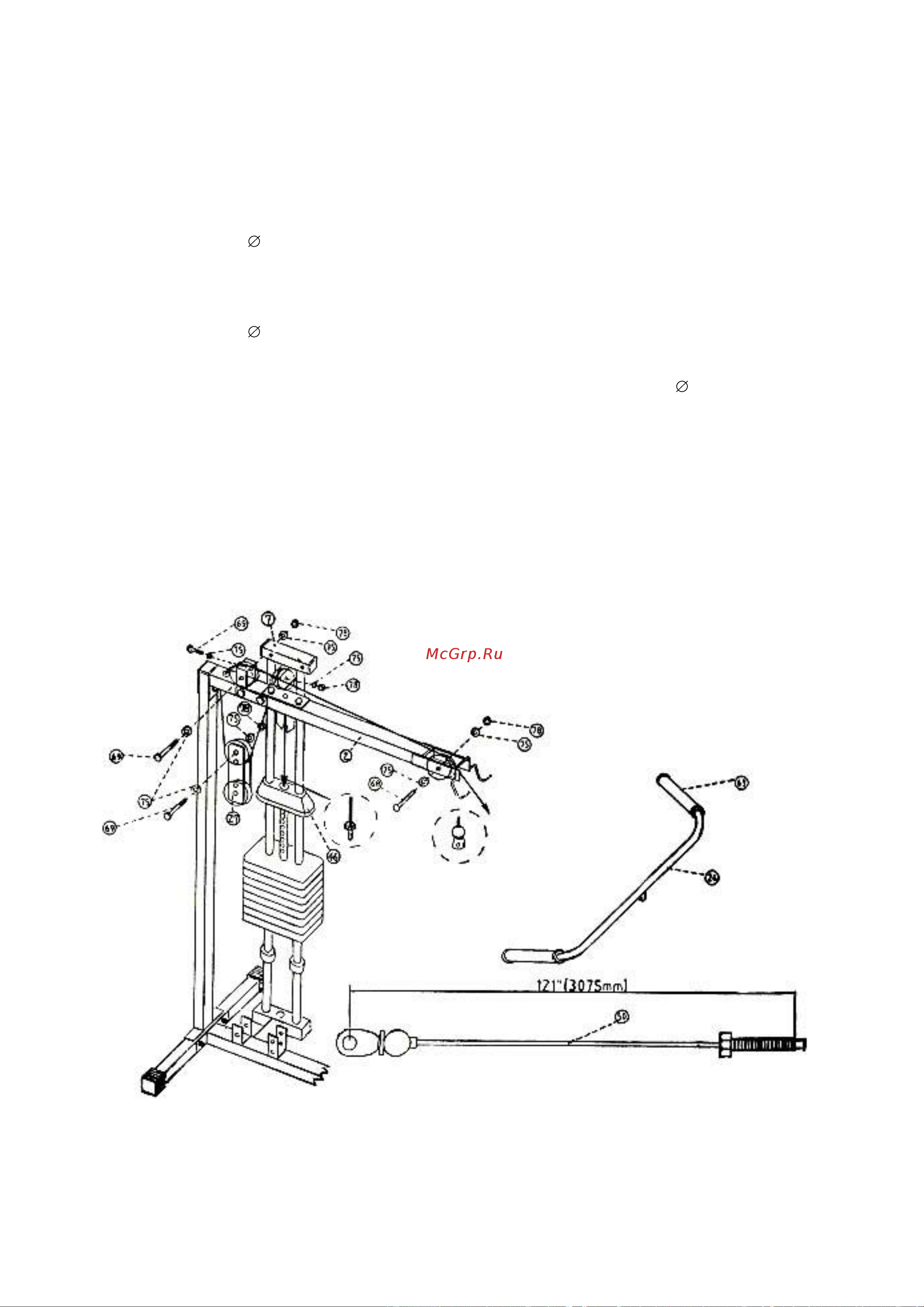

ДИАГРАММА 7
