ИНСТРУКЦИЯ ПО СБОРКЕ ТРЕНАЖЕРА.

ИНСТРУМЕНТЫ, ТРЕБУЮЩИЕСЯ ДЛЯ СБОРКИ ТРЕНАЖЕРА:

 ДВА РЕГУЛИРОВОЧНЫХ ГАЕЧНЫХ КЛЮЧА.

 ДВА УНИВЕРСАЛЬНЫХ КЛЮЧА.



ПРИМЕЧАНИЕ: НАСТОЯТЕЛЬНО РЕКОМЕНДУЕМ СОБИРАТЬ ТРЕНАЖЕР ДВУМ И БОЛЕЕ ЛЮДЯМ, ЧТОБЫ

ИЗБЕЖАТЬ ТРАВМ.

ШАГ 1 (СМ. ДИАГРАМУ 1).

А) УСТАНОВИТЕ ОСНОВНУЮ РАМУ (1) НА ПОЛ НА РОВНУЮ ПОВЕРХНОСТЬ. ПРИСОЕДИНИТЕ ДВЕ НОЖНЫХ

ПЛИТЫ (30) К ПЕРЕДНЕЙ СТОРОНЕ ОСНОВНОЙ РАМЫ (1). УСТАНОВИТЕ ДЕТАЛИ ТАК, ЧТОБЫ ОТВЕРСТИЯ ДЛЯ

БОЛТОВ СОВПАДАЛИ И ЗАКРЕПИТЕ КОНСТРУКЦИЮ М10 Х 3’’ ШЕСТИГРАННЫМИ БОЛТАМИ, 13/16’’ ПЛОСКИМИ

ШАЙБАМИ (75) И ДВУМЯ ГАЙКАМИ М10 (78).

ПРИМЕЧАНИЕ: ПОКА НЕ ЗАТЯГИВАЙТЕ ГАЙКИ И БОЛТЫ ПЛОТНО.

В) ПРИСОЕДИНИТЕ ЗАДНЮЮ ОСНОВНУЮ РАМУ (6) И ЗАДНЮЮ ВЕРТИКАЛЬНУЮ РАМУ (5) К ЗАДНЕЙ СТОРОНЕ

ОСНОВНОЙ РАМЫ (1). ОТЦЕНТРИРУЙТЕ ОТВЕРСТИЯ И ЗАКРЕПИТЕ КОНСТРУКЦИЮ ДВУМЯ ШЕСТИГРАННЫМИ

БОЛТАМИ М10 Х 3’’ (66), ЧЕТЫРЬМЯ ПЛОСКИМИ ШАЙБАМИ 13 Х 16’’ (75) И ДВУМЯ ГАЙКАМИ М10 (78).

С) ПРИСОЕДИНИТЕ ПЕРЕДНЮЮ ВЕРТИКАЛЬНУЮ РАМУ (3) К ОСНОВНОЙ РАМЕ (1) И ЗАКРЕПИТЕ КОНСТРУКЦИЮ

ДВУМЯ ШЕСТИГРАННЫМИ БОЛТАМИ М10 Х 3’’ (66), ЧЕТЫРМЯ ПЛОСКИМИ ШАЙБАМИ 13 Х 16’’ (75) И ДВУМЯ

ГАЙКАМИ М10 (78).

D) ПРИСОЕДИНИТЕ ВЕРХНЮЮ РАМУ (2) К ВЕРХНЕЙ ЧАСТИ ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ РАМЫ (3) И ЗАКРЕПИТЕ

ПРИ ПОМОЩИ ДВУХ ШЕСТИГРАННЫХ БОЛТОВ М10 Х 3’’ (66), ЧЕТЫРЕХ ПЛОСКИХ ШАЙБ 13 Х 16’’ (75),

КРЕПЕЖНОЙ ПЛАСТИНКИ 2’’ Х 6 5/16’’ (4) И ДВУХ ГАЕК М10 (78).

Е) ПРИСОЕДИНИТЕ ВЕРХНЮЮ РАМУ (2) К ВЕРХНЕЙ ЧАСТИ ЗАДНЕЙ ВЕРТИКАЛЬНОЙ РАМЫ (5) И ЗАКРЕПИТЕ

КОНСТРУКЦИЮ ОДНИМ ПРОСТЫМ БОЛТОМ М10 Х 2 9/16’’ (67), ОДНИМ ШЕСТИГРАННЫМ БОЛТОМ М10 Х 3’’ (66),

ЧЕТЫРЬМЯ ПЛОСКИМИ ШАЙБАМИ 13 Х 16’’ (75), КРЕПЕЖНОЙ ПЛАСТИНКОЙ 2’’ Х 4’’ (28) И ДВУМЯ ГАЙКАМИ

М10 (78).

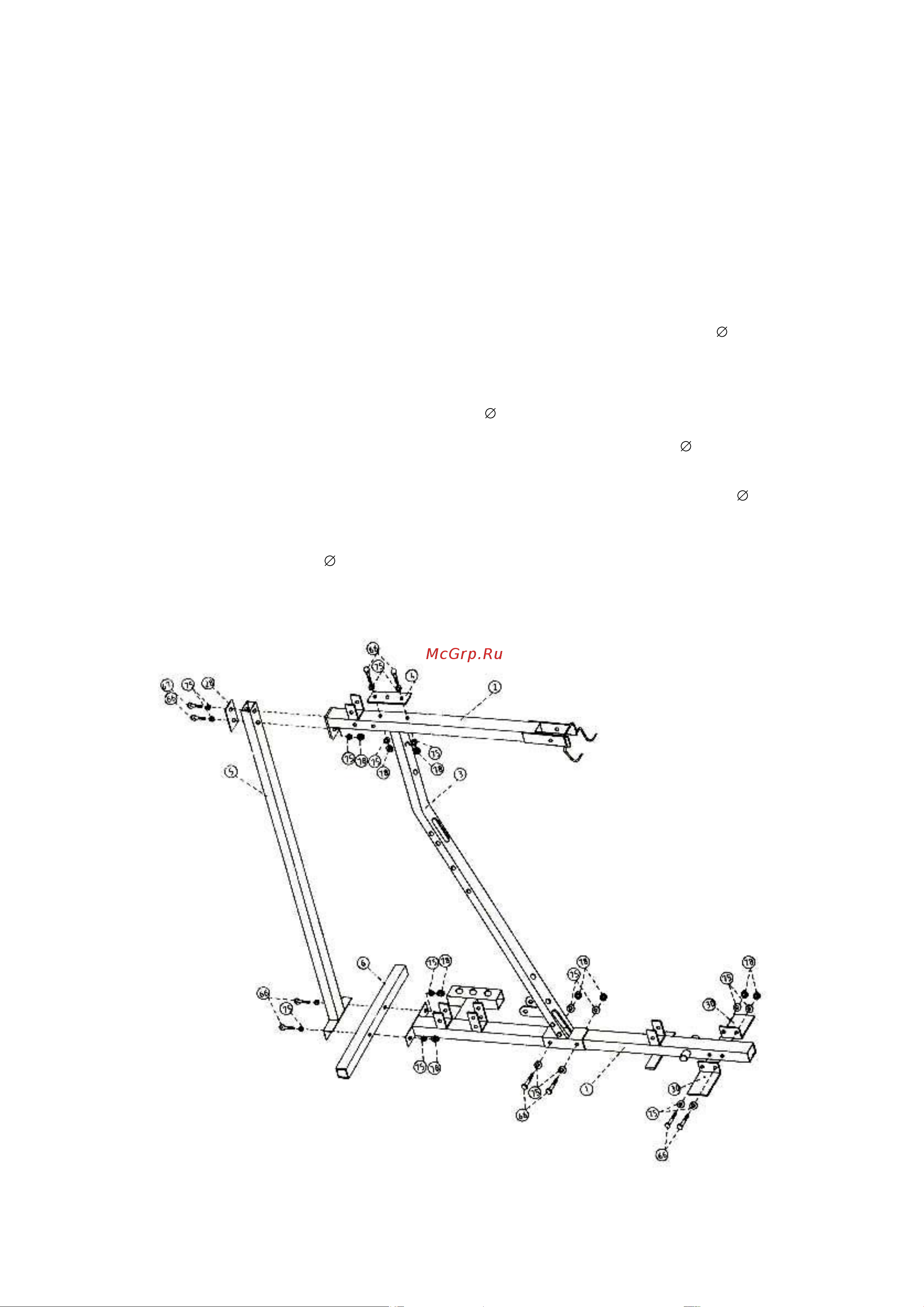

ДИАГРАММА 1
