ШАГ 9 (СМОТРИТЕ ДИАГРАМММУ 9).

А) ПРОТЯНИТЕ ТРОС 112’’ (49) ЧЕРЕЗ ПЕРЕДНЮЮ ВЕРТИКАЛЬНУЮ РАМУ (3). ПРИСОЕДИНИТЕ

ВОРОТ (60) К ТРОСУ.

ПРИМЕЧАНИЕ: ЗДЕСЬ НЕТ НЕОБХОДИМОСТИ В КОЖУХЕ ДЛЯ ВОРОТА.

ЗАКРЕПИТЕ КОНСТРУКЦИЮ ОДНИМ ШЕСТИГРАННЫМ БОЛТОМ М10 Х 2 9/10” (67), ДВУМЯ ПЛОСКИМИ

ШАЙБАМИ 13/16’’ (75), ДВУМЯ ВТУЛКАМИ (62) И ОДНОЙ ГАЙКОЙ М10 (78).

В) ПРОТЯНИТЕ ТРОС ВНИЗ И УСТАНОВИТЕ ДРУГУЮ УСТАНОВКУ ДЛЯ ВОРОТА В НИХНЕЙ ЧАСТИ

ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ РАМЫ (3).

С) ПРОТЯНИТЕ ТРОС ЧЕРЕЗ ОТВЕРСТИЕ В НИЖНЕЙ ЧАСТИ ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ РАМЫ (3) К

РУКОЯТКЕ ДЛЯ ПЕРЕДНЕГО ПРЕССА (8). ПРИСОЕДИНИТЕ ЕЩЕ ОДНУ УСТАНОВКУ ДЛЯ ВОРОТА К

ТРОСУ И ЗАКРЕПИТЕ ОДНИМ ШЕСТИГРАННЫМ БОЛТОМ М10 Х 5 11/16’’(65), ДВУМЯ ПЛОСКИМИ

ШАЙБАМИ 13/16”(75) И ДВУМЯ ПЛАСТИКОВЫМИ РАСПОРНЫМИ ВТУЛКАМИ (45).

ПРИМЕЧАНИЕ: СМОТРИТЕ ДЕТАЛЬНЫЙ ЧЕРТЕЖ «В» ДЛЯ УСТАНОВКИ ПЛАСТИКОВЫХ РАСПОРОК.

D) ПРОТЯНИТЕ ЧЕРТЕЖ НАЗАД ЧЕРЕЗ ОТВЕРСТИЕ К ПЕРВОМУ КРОНШТЕЙНУ, РАСПОЛОЖЕННОМУ

СЗАДИ ПЕРЕДНЕЙ ВЕРТИКАЛЬНОЙ РАМЫ (3). УСТАНОВИТЕ ДРУГУЮ УСТАНОВКУ ДЛЯ ВОРОТА.

Е) ПРОТЯНИТЕ ТРОС ВВЕРХ К КРОНШТЕЙНУ ДЛЯ ОДИНАРНОГО ПЛАВАЮЩЕГО ВОРОТА (21),

КОТОРЫЙ БЫЛ УСТАНОВЛЕН В ШАГЕ 8F. ВВИНТИТЕ БОЛТ В КРОНШТЕЙН НА ГЛУБИНУ 1/2’’.

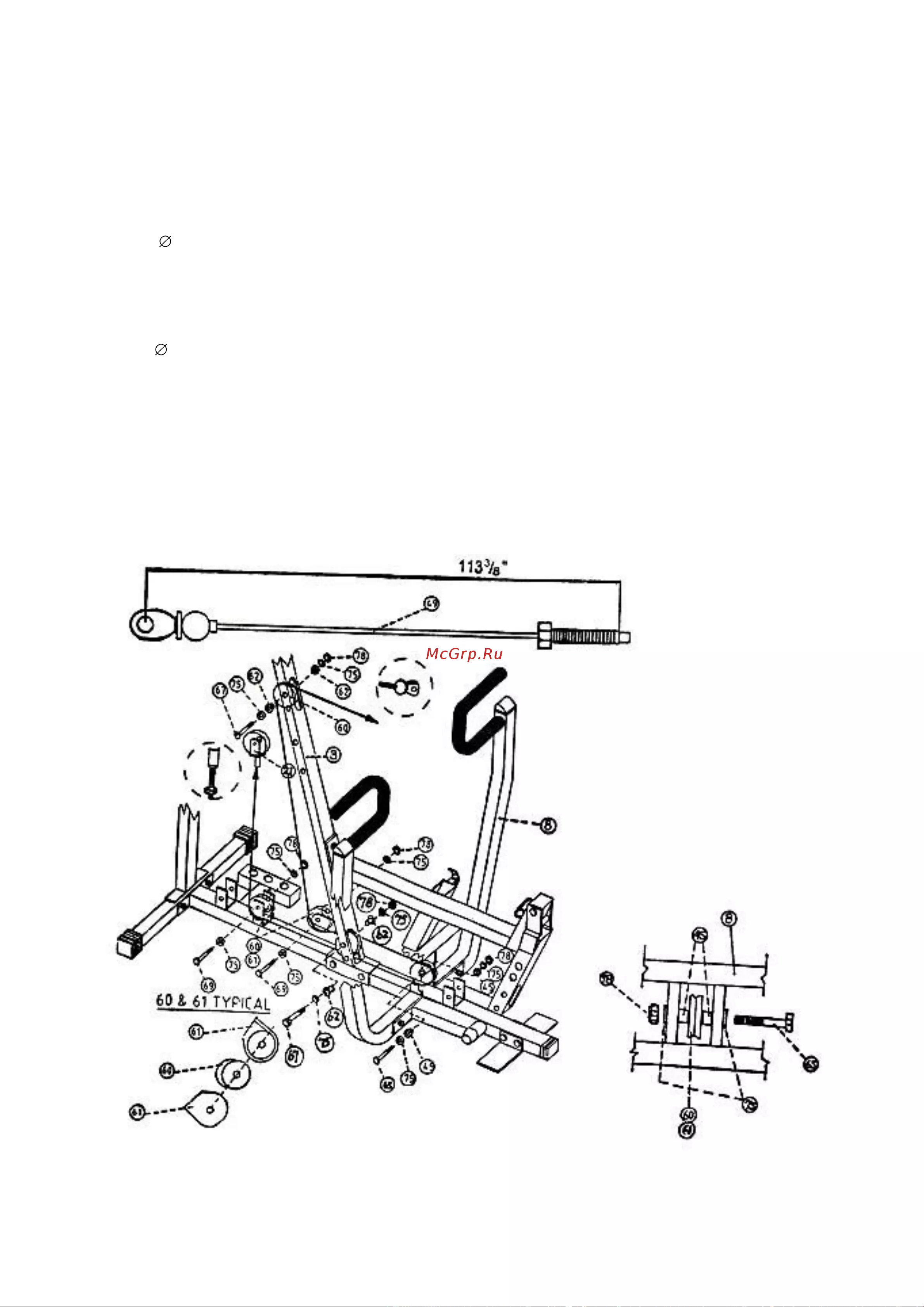

ДИАГРАММА 9
