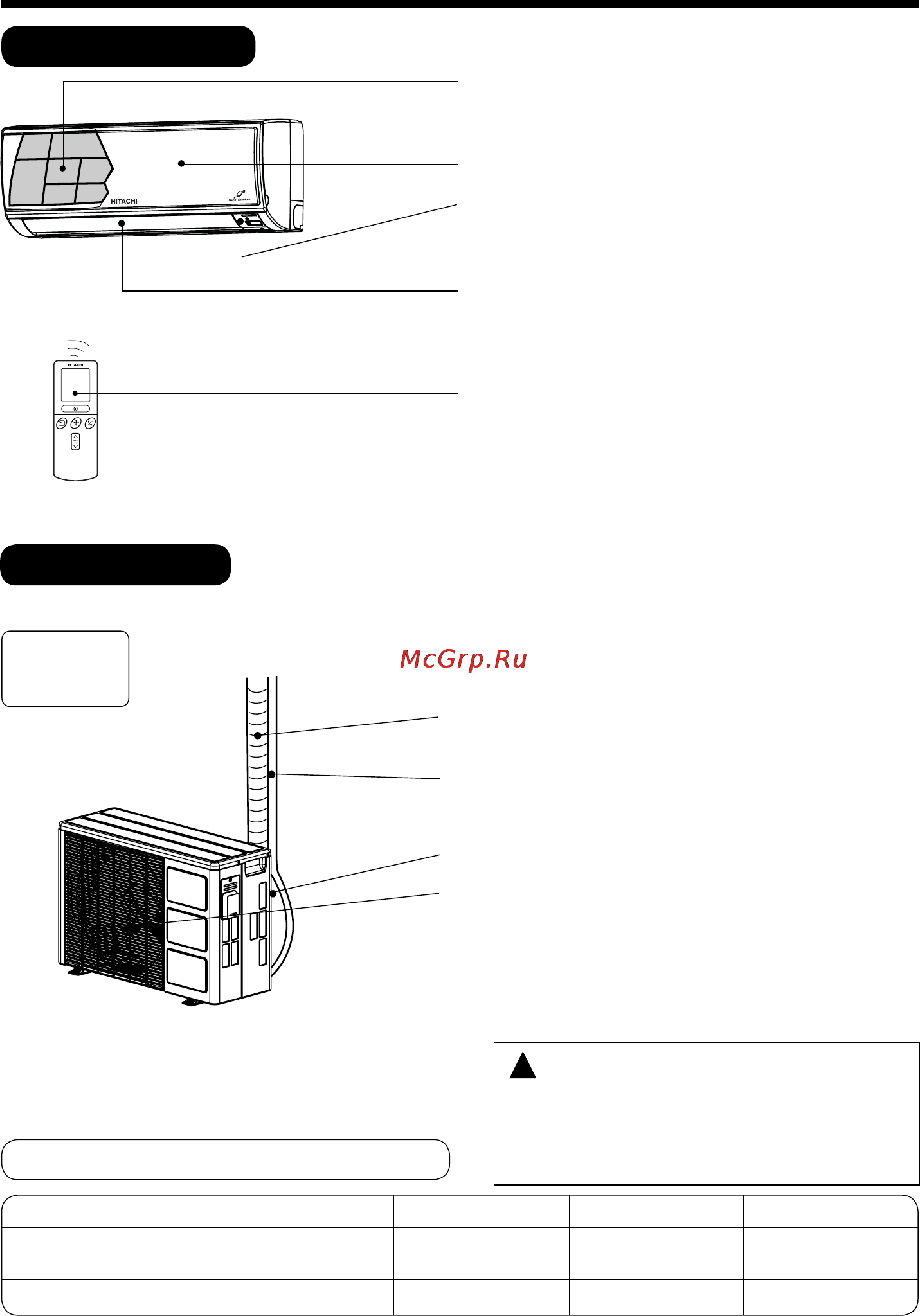

![Hitachi RAS-10LH1 / RAC-10LH1 [4/29] Внутренний блок](/views2/1009844/page4/bg4.png)
– 30 –
ВНУТРЕННИЙ БЛОК
НАИМЕНОВАНИЯ И Ф УНКЦИИ КАЖДОГО УЗЛА
ВОЗДУШНЫЙ ФИЛЬТР
Предотвращает попадание пыли во внутренний блок.
(смотри стр. 47)
Передняя панель
ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА
Световой индикатор, показывающий условия работы.
(смотри стр. 31)
ГОРИЗОНТАЛЬНЫЙ ОТРАЖАТЕЛЬ •
ВЕРТИКАЛНЫЙ ОТРАЖАТЕЛЬ ВЫХОД
ВОЗДУХА)
(смотри стр. 42)
ДИСТАНЦИОННЫЙ РЕГУЛЯТОР
Посылает тиналы управления работой внутреннего
блока, а также для работы всей системы.
(смотри стр. 32)
ОСТОРОЖНО
•
В режиме нагрева из наружного блока вытекает
конденсат или оттаявшая вода. Запрещается
блокировать отверстие выхода воды в наружном блоке;
в противном случае может произойти замерзание
конденсата или оттаявшей воды.
!
НАРУЖНЫЙ БЛОК
ШИРИНА (мм)МОДЕЛЬ ВЫСОТА (мм)
ТОЛЩИНА (мм)
НАИМЕНОВАНИЕ МОДЕЛИ И РАЗМЕСЫ
ДРЕНАЖНАЯ ТРУБКА
Сток сконденсированной воды.
Соединительный шнур и изолированная
трубка
Вход воздуха (СЗАДИ, ЛЕВАЯ СТОРОНА)
ВЫХОД ВОЗДУХА
780
700
280
468
220
258
RAS-08LH1/10LH1/14LH1
RAS-08LH1(B)/10LH1(B)/14LH1(B)
RAC-08LH1/10LH1/14LH1
RAC-08LH1
RAC-10LH1
RAC-14LH1
RAS-08/10/14LH1 (PYC1) 30 3/31/11 10:52 AM
