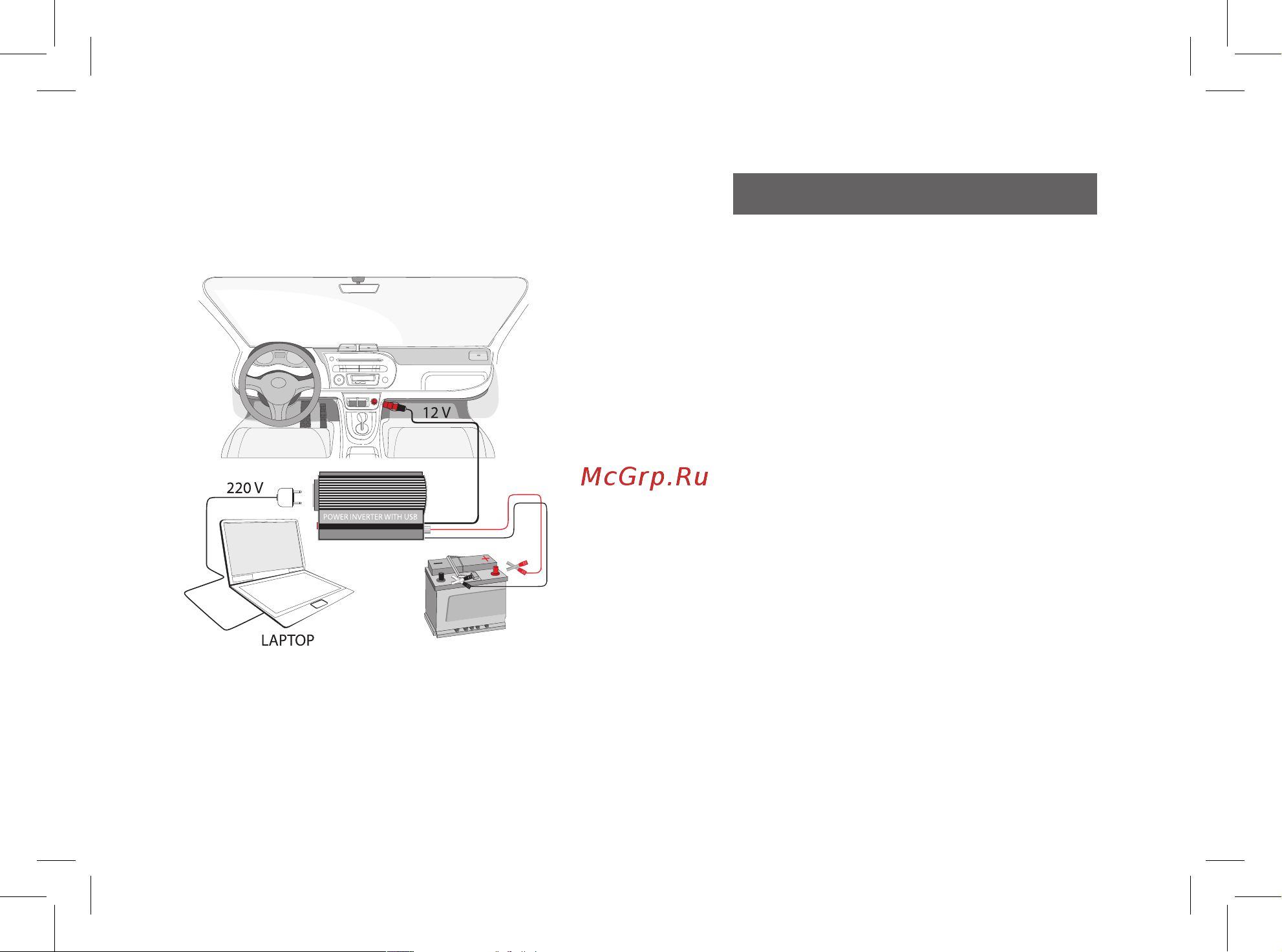

Cхема подключения

устройства.

Инструкция:

1. Подключите преобразователь

напряжения к прикуривателю.

Убедитесь, что вилка плотно

прилегает к гнезду прикуривателя.

Убедитесь, что клемма красного провода под-

соединена к положительному полюсу инвертора,

а клемма черного провода подсоединена к от-

рицаного провода и подсоедините к положитель-

ному полюсу на аккумуляторе, зажим черного

провода подсоедините к отрицательному полюсу

на аккумуляторе, клемму красного провода

подсоедините к положительному полюсу на

инверторе, клемму черного провода к

отрицательному полюсу на инверторе.

Предупреждение: соблюдайте

полярность, несоблюдение

полярности приведет к поломке изделия.

2. Зафиксируйте соединения на

полюсах, но не слишком туго.

3. Если соединения на полюсах слабо зафикси-

рованы, то это приведет к потере тока, нагрева-

нию проводов, поломке изделия или

возникновению пожара.
