Starline E96 BT PRO [2/2] Дополнительные варианты подключения настройка охранно телематического комплекса

Устройство выпускается с текстовой или цветной маркировкой проводов.

черный

не подключать

красный

белый

Блокируемая цепь

OUTPUT

Концевик

капота

Питание

20 А

Датчик

температуры R6

COM

Коричневый

Черный

Красный

Желтый

Серый

Черно-желтый

Синий

Зеленый

LOCK

UNLOCK

BAT

GND

Привод

замка капота

Сирена

Зажигание

Оранжевый

INPUT

Оранжево-серый

Черно-белый

EXT

IGN

Дополнительные варианты подключения

Настройка охранно-телематического комплекса

Версия 2.7

1. Снимите комплекс с охраны.

2. Выключите зажигание, если оно включено, затем нажмите сервисную кнопку 7 раз.

3. Включите зажигание.

4. Последуют 7 световых сигналов на сервисной кнопке и 7 сигналов сирены.

5. Затем последуют 2 коротких световых и звуковых сигнала, означающих вход в режим регистрации.

6. Введите код авторизации владельца с помощью штатных кнопок автомобиля с интервалом нажатия не более

3 секунд. Каждое нажатие штатной кнопки будет сопровождаться однократным сигналом светодиода. Список штатных

кнопок, поддерживаемых в автомобиле, указан на сайте can.starline.ru

7. Принятие кода авторизации владельца будет подтверждено 2 сигналами светодиода.

8. Введите код авторизации владельца повторно.

9. Если код введен верно, то последуют 2 сигнала светодиода и сирены. Если код введен неверно,

то последует 4 коротких сигнала светодиода и сирены, в этом случае повторите пп. 6...8.

10. Выключите зажигание для выхода из режима записи кода авторизации владельца.

11. Выход из режима регистрации будет подтвержден световыми сигналами светодиода и сирены: 2 коротких и количество

сигналов, соответствующее общему числу зарегистрированных брелоков, меток и смартфонов.

12. Запишите созданный код авторизации владельца в соответствующий раздел руководства пользователя.

Вход в режим регистрации устройств

1. Снимите комплекс с охраны.

2. Выключите зажигание, если оно включено.

3. Нажмите сервисную кнопку 7 раз.

4. Включите зажигание. Последуют 7 световых сигналов на сервисной кнопке и 7 сигналов сирены.

5. Вход в режим регистрации будет подтвержден 2 короткими сигналами светодиода и сирены.

Регистрация основных и дополнительных брелоков

6. Нажмите коротко кнопки 1 и 2 брелока.

7. Через 3 секунды успешная регистрация будет подтверждена коротким звуковым сигналом брелока, 2 сигналами светодиода

и 2 короткими сигналами сирены. Если брелок не зарегистрировался, то последуют 4 звуковых сигнала брелока.

8. Выполните п. 6–7 для каждого брелока.

Регистрация брелоков-меток BLE (только для E96

BT/E66BT)

9. Извлеките из брелока-метки BLE элемент питания.

10. Установите элемент питания обратно, удерживая кнопку брелока-метки BLE. Светодиод брелока-метки BLE загорится

красным цветом.

11. Отпустите кнопку, последует серия вспышек красного цвета.

12. Через 10 секунд успешная регистрация будет подтверждена вспышкой зеленого цвета на метке, 2 сигналами

светодиода и сирены. Если метка не зарегистрировалась, то светодиод метки загорится красным цветом.

13. Повторите пп.9–12 для остальных брелоков-меток BLE.

Регистрация смартфона (только для E96BT/E66BT)

14. Зарегистрируйте смартфон* с помощью бесплатного мобильного приложения StarLine.

Выход из режима регистрации устройств

15. Через 10 секунд выключите зажигание для выхода из режима регистрации. Последуют сигналы светодиода и сирены:

2 коротких сигнала и количество сигналов, соответствующее общему числу зарегистрированных брелоков, меток и

смартфонов.

* Список поддерживаемых смартфонов смотрите на сайте www.starline.ru

Создание кода авторизации владельца (при помощи штатных кнопок)

Регистрация новых компонентов

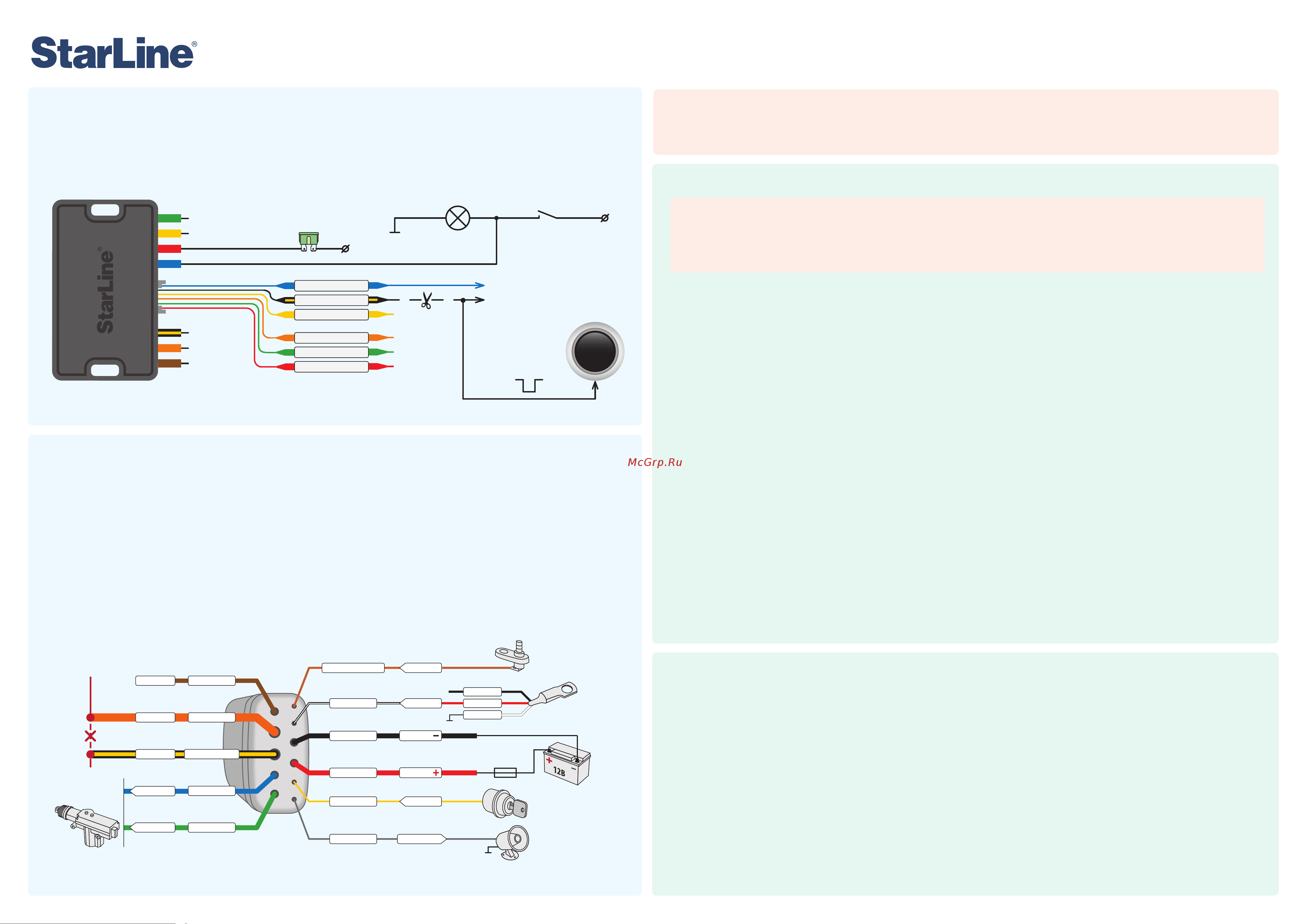

Типовая схема подключения подкапотного блока StarLine R6

(только для E96

BT/E66BT)

ВНИМАНИЕ! При регистрации новых брелоков-меток BLE и смартфонов все предыдущие метки и смартфоны будут

удалены из памяти. Их необходимо зарегистрировать заново. Всего в комплексе может быть зарегистрировано

до 5 устройств.

При регистрации новых основных и дополнительных брелоков все предыдущие брелоки будут удалены из памяти.

Их необходимо зарегистрировать заново. Всего в комплексе может быть зарегистрировано до 4 брелоков.

ВНИМАНИЕ!Метки, входящие в комплект поставки, уже зарегистрированы в основном блоке и находятся

в транспортном режиме, то естьотключены. Нажатие кнопки метки в этом режиме будет индицироваться зеленой

и красной вспышками встроенного светодиода. Перед началом эксплуатации необходимо несколько раз нажать кнопку

метки до изменения цвета вспышек на зеленый.

Модуль запуска

+ 12 В

30 A

+ 12 В

Концевой выключатель

тормоза

Лампа

стоп-сигналов

Штатная кнопка

запуска

и остановки

двигателя

Не подключать

К синему проводу

разъема X2

К черно-желтому

проводу

разъема X2

Не подключать

Отрицательный импульс управления

В приложении StarLine Мастер перепрограммируйте синий провод разъема X2 на имитацию педали тормоза,

а черно-желтый провод разъема X2 — на кнопку «Старт-Стоп»

Выполните подключение в соответствии со схемой

START

STOP

синий

Не подключать

Схема подключения цепей запуска на автомобилях с кнопкой «Старт-Стоп»

черно-желтый

желтый

оранжевый

красный

Если блок StarLine R6 был приобретен отдельно, то необходимо зарегистрировать его в памяти основного блока:

1. Снимите комплекс с охраны. Выключите зажигание, если оно включено.

2. Отключите провода BAT, OUTPUT и INPUT от цепей автомобиля.

3. Нажмите сервисную кнопку 7 раз.

4. Включите зажигание.

5. Последуют 7 сигналов светодиода и сирены.

6. Затем последуют 2 сигнала светодиода и сирены, означающих вход в режим регистрации.

7. Соедините между собой провода OUTPUT и INPUT подкапотного блока.

8. Подайте питание (провода BAT и GND).

9. Через 10 секунд успешная регистрация будет подтверждена 2 сигналами светодиода и сирены.

10. Отключите провод BAT от цепей автомобиля, затем разомкните провода OUTPUT и INPUT.

11. Подключите провод BAT к цепи питания.

12. Выключите зажигание и проверьте работу блока.

зеленый

E96 BT, E96, E66 BT, E66
