7
Индикатор включения режима эконо
мии питания брелокапейджера.
В режиме «Снято с охраны» брелок
пейджер отключает свой приемник
через 30 сек, о чем свидетельствует
исчезновение индикатора антенны.
Индикатор включения режима «Valet»
(режим сервисного обслуживания).
Присутствует на дисплее всегда, пока
система находится в режиме «Valet».
Индикатор состояния датчика.
Мигает при срабатывании датчика
от сильного удара.
Датчик удара выключен. Вы
ключено срабатывание по глав
ной зоне датчика удара; поста
новка на охрану с обходом не
исправного датчика удара.
Датчик удара выключен.
Выключено срабатывание по
предварительной зоне датчи
ка удара.
Индикатор будильника.
Горит постоянно при включении
функции будильника.
Цифровой индикатор часового
типа. Индикация и установка:
• реального времени (часы),
• времени будильника,
• времени работы турботаймера.
Индикатор указатель времени суток
(до полудня — АМ,
после полудня — PM).
Индикатор включения режима вибро
звонка.
Индикатор «AUTO» — включение
пассивной постановки на охрану.
Индикатор отключения сирены
в режиме «Охрана»
Индикатор подачи звукового сигнала
сирены в режиме «Охрана».
Индикатор работы противоразбой
ной функции. Мигает, если активи
рована функция защиты от насиль
ственного захвата автомобиля
«AntiHiJack».
Индикатор активности дополни
тельного канала. Показывет состоя
ние линии канала СН2.
Индикатор приема сигнала вызова
из салона автомобиля (синтезирует
ся на цифровом индикаторе часов).
Мигает при приеме сигнала вызова
от пейджера.

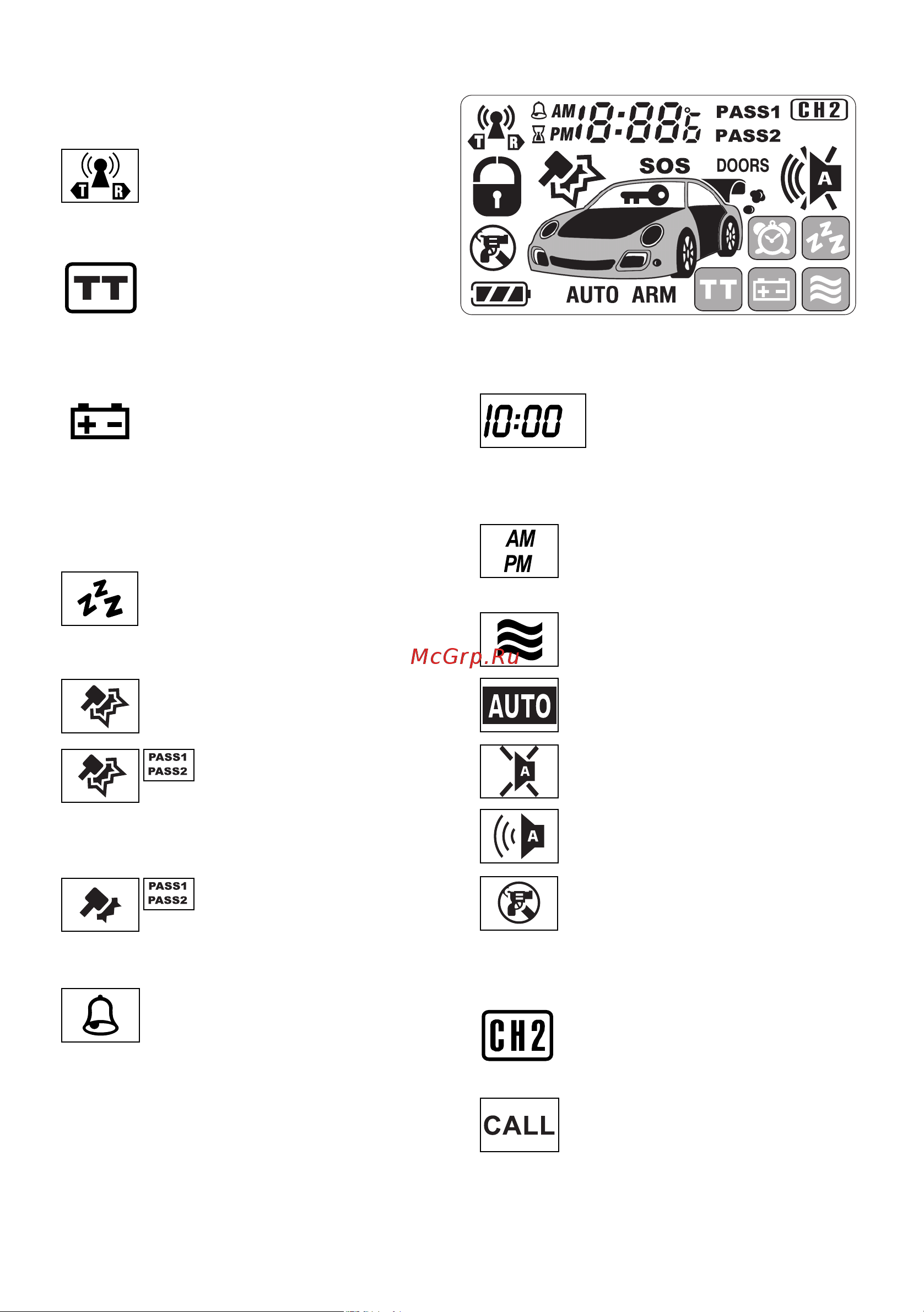

Комбинации индикаторов LCDдисплея
Индикатор связи (антенна).
Пропадает в случае отсутствия
связи с центральным блоком или
в случае запроса на выполнение
несуществующей команды.
Индикатор включенного режима
«Турботаймер». Показывает, что
в системе режим активирован.
Рис. 2
