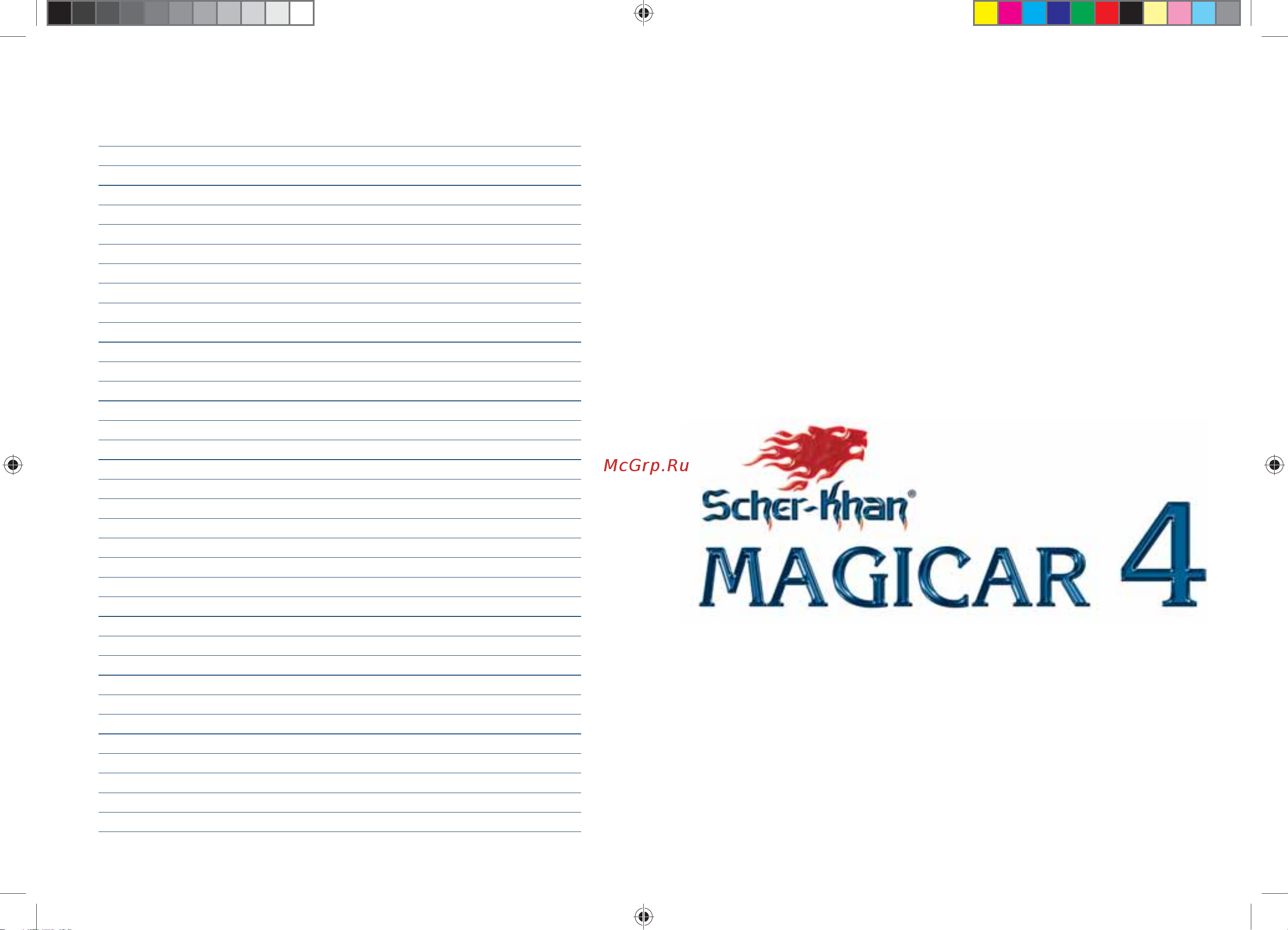

Scher-Khan Magicar 4 1W Руководство по эксплуатации онлайн
ДЛЯ ЗАМЕТОК
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)
SK-MAGICAR_4_USER.indd Spread 1 of 46 - Pages(92, 1)SK-MAGICAR_4_USER.indd Spread 1 of 46 - Pages(92, 1) 23.03.2009 17:13:5723.03.2009 17:13:57
Содержание
- Для заметок 1
- Руководство по эксплуатации 1
- Система тревожной сигнализации транспортного средства стстс 1
- Назначение scher khan magicar 4 3
- Брелок коммуникатор scher khan magicar 4 с дисплеем брелок scher khan magicar 4 без дисплея программатор scher khan cm4 модуль обхода иммобилайзера scher khan bp 2 модуль обхода иммобилайзера scher khan bp 3 модуль расширителя каналов scher khan aux 7 датчик температуры scher khan te 1 процессорный блок может помнить коды только трех брелоков 6
- Внимание 6
- Данная программируемая функция имеет четыре значения 6
- Дополнительные компоненты scher khan magicar 4 6
- Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно 6
- Многофункциональный 4 кнопочный брелок коммуникатор с жидкокристаллическим дисплеем защита от перехвата кодовых посылок magic code включение и выключение режима охраны разными кнопками аудиовизуальное подтверждение выполняемых команд вибрационный вызов сверхдальняя связь с процессорным блоком до 1 500 м автоматическая подсветка дисплея индикация разряда батареи брелока индикация времени работы двигателя в автоматическом режиме звуковой и визуальный режим напоминания о получении тревожного сообщения оперативное с брелока программирование всех функций системы 6
- Перечень функций 6
- Подробное описание программируемых функций меню 3 6
- Проводной кабель подключения внешнего устройства запуска cn 10 4 проводной кабель подключения антенного блока cn 11 наклейка датчика вызова наклейка под антенный блок наклейка на стекло 6
- Программируемая функция 3 1 событие для включения дополнительного канала 1 6
- Только нажатие кнопки iv брелока на 2 сек заводское значение 2 постановка в режим охраны или нажатие кнопки iv брелока на 2 сек 3 снятие с охраны или нажатие кнопки iv брелока на 2 сек 4 по окончании автоматического запуска двигателя или нажатие кнопки iv брелока на 2 сек 6
- Установка значения программируемой функции 3 1 должна производиться квалифицированным специалистом при инсталляции системы в соответствии с выбранным назначением выхода дополнительного канала 1 6
- Функции брелока коммуникатора 6
- Эта функция позволяет выбрать событие необходимое для включения дополнительного канала 1 при использовании модуля расширителя каналов scher khan aux 7 6
- Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач работа системы запуска как с бензиновыми так и с дизельными двигателями запуск двигателя по команде с брелока автоматический запуск двигателя каждые 2 4 8 или 24 часа автоматический запуск двигателя по команде внешнего устройства отслеживание запуска двигателя по сигналам генератора или тахометра возможность реализации автоматического запуска на автомобилях оснащенных системой виртуальный ключ персональный код для снятия системы с охраны при утере брелока pin код двухшаговое отключение охраны возможно с применением персонального кода режим охраны автомобиля с работающим двигателем режим охраны без предупредительных сигналов сирены без тревожных сигналов сирены или скрытая охрана программируемая функция функция свободные руки для автоматической постановки снятия с охраны при удалении приближении владельца к автомобилю приоритетное отпирание двери водителя программируемая функция силовой выход управл 7
- Внимание 7
- Меню программируемых функций 3 используется для установки параметров сигналов на выходах дополнительных каналов только при использовании модуля расширителя каналов scher khan aux 7 при этом длительность импульсов на выходах дополнительных каналов по умолчанию составляет 1 сек изменение длительности импульсов на выходах дополнительных каналов в диапазоне от 1 до 99 сек или триггерном режиме возможно при помощи программатора scher khan cm4 7
- Меню программируемых функций 3 кнопка iii iv 7
- Три раза коротко нажмите кнопку iii брелока каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации через некоторое время после этого прозвучат три сигнала сирены аварийная сигнализация вспыхнет три раза подтверждая установку заводских значений всех программируемых функций меню 2 7
- Функции процессорного блока 7
- Экономичное питание один элемент ааа 7
- Функционирование системы 13
- В системе существует возможность двухшагового отключения режима охраны что может существенно повысить противоугонные характеристики устройства для этого необходимо установить значение 2 программируемой функции 1 20 см стр 69 теперь чтобы снять систему с охраны после однократного нажатия кнопки ii брелока в течение 15 сек следует нажать кнопку ii брелока повторно в случае если не используется pin код или ввести с брелока pin код последовательным нажатием кнопок соответствующих цифрам кода 20
- Дисплей фары автомобиля мигнут пять раз изображение открытого замка мигнет пять раз сигнал брелока два коротких сигнала если система за время охраны не входила в режим тревоги и четыре коротких сиг нала если входила 20
- Если при снятии с охраны вы услышали 4 коротких сигнала сирены а аварийная сигнализация вспыхнула 4 раза то это значит что за время охраны система срабатывала от зоны предупреждения датчика удара или дополнительного датчика слабое воздействие 20
- Если при снятии с охраны вы услышали 5 коротких сигналов сирены а аварийная сигнализация вспыхнула 5 раз то это значит что за время охраны система входила в режим тревоги от датчика удара или дополнительного датчика сильное воздействие 20
- Если при снятии с охраны вы услышали 6 коротких сигналов сирены а аварийная сигнализация вспыхнула 6 раз то это значит что за время охраны система входила в режим тревоги от датчиков дверей капота багажника или зажигания 20
- Наличие сигналов сирены и аварийной сигнализации определяется значением программируемой функции 1 5 см стр 62 и комбинацией кнопок i ii см отключение сигналов сирены на стр 28 20
- При снятии с охраны 20
- Примечание 20
- Светодиодный индикатор нет сигналов 20
- Сигнал сирены два сигнала аварийная сигнализация вспыхнет два раза 20
- Автоматический возврат в режим охраны 21
- В системе реализована возможность автоматического возврата в режим охраны в течение 30 сек если после отключения охраны с брелока не была открыта дверь капот или багажник система предупреждает об автоматическом возврате в режим охраны сигналами аварийной сигнализации и сирены каждые 10 сек программируемая функция 1 9 см стр 64 предоставляет возможность выбора автоматического возврата в режим охраны с запиранием или без запирания замков дверей а также полного отключения этого сервиса 21
- Индикацией включения функции служит наличие соответствующего символа на дисплее брелока 21
- Меню программируемых функций 2 кнопка ii iv 21
- Нажатием кнопок ii iii брелока коммуникатора на 2 сек можно включить или выключить функцию свободные руки когда функция свободные руки включена система автоматически встает в режим охраны при вашем удалении от автомобиля с брелоком коммуникатором на дистанцию 15 35 м а также снимается с охраны и отпирает замки дверей при приближении включение выключение режима охраны будет сопровождаться мелодичным сигналом брелока коммуникатора 21
- Наличие сигналов сирены определяется значением программируемой функции 1 5 см стр 62 и комбинацией кнопок i ii см отключение сигналов сирены на стр 28 21
- Установив значение 2 программируемой функции 1 3 см стр 61 и выполнив соответствующие подключения при установке системы можно реализовать пошаговое открытие дверей при снятии с охраны в этом случае отключение охраны будет сопровождаться отпиранием водительской двери а двери пассажиров разблокируются только после повторного нажатия кнопки ii брелока 21
- Функция свободные руки кнопки ii iii 21
- Если автомобиль имеет двигатель оснащенный турбиной то после длительной работы на высоких оборотах его не рекомендуется останавливать сразу двигатель должен работать на холостых оборотах некоторое время необходимое для охлаждения турбины для этого в системе scher khan magicar 4 предусмотрен режим турбо если режим турбо разрешен то после выключения зажигания двигатель будет продолжать работать при помощи программируемой функции 2 19 см стр 85 вы можете выбрать длительность работы в режиме турбо равную 2 3 4 или 5 минутам кратковременным одновременным нажатием кнопок iii iv брелока можно разрешить или запретить использование режима турбо индикацией использования режима турбо служит наличие соответствующего символа на дисплее брелока 34
- Отпирание замков дверей при любом опционном значении программируемой функции 1 4 происходит немедленно при выключении зажигания или при переходе в режимы резервирования запуска и турбо 34
- При включении функции турбо 34
- Режим турбо 34
- Светодиодный индикатор в соответствии с состоянием системы 34
- Сигнал сирены один сигнал аварийная сигнализация вспыхнет один раз 34
- Функция 1 4 в значении 4 позволяет запирать замки дверей после нажатия на педаль тормоза при условии что двигатель работает и закрыты все двери и багажник замки не будут заперты если с момента последнего нажатия на педаль тормоза ни одна дверь не открывалась 34
- Дисплей на экране исчезнет символ режима турбо фары мигнут пять раз изображение замка мигнет пять раз сигнал брелока два коротких сигнала 35
- Дисплей на экране появится символ режима турбо фары мигнут пять раз изображение замка мигнет пять раз сигнал брелока один короткий сигнал 35
- Для включения режима турбо по окончании поездки выполните следующие действия 35
- Если установлено заводское значение программируемой функции 1 17 перехват зажигания в момент включения режима турбо будет происходить автоматически при выключении зажигания при условии что включен стояночный тормоз отпущена педаль тормоза и закрыт капот 35
- Если установлено значение 2 программируемой функции 1 17 перехват зажигания в момент включения режима турбо будет происходить автоматически при включении стояночного тормоза при условии что отпущена педаль тормоза и закрыт капот 35
- Если установлено значение 3 программируемой функции 1 17 перехват зажигания в момент включения режима турбо возможен только вручную нажатием кнопки ii брелока на 2 сек при условии что включен стояночный тормоз отпущена педаль тормоза и закрыт капот 35
- Наличие сигналов сирены определяется значением программируемой функции 1 5 см стр 62 и комбинацией кнопок i ii см отключение сигналов сирены на стр 28 35
- При выключении функции турбо 35
- При помощи программируемой функции 1 17 см стр 67 вы можете выбрать способ перехода в режим турбо 35
- Светодиодный индикатор в соответствии с состоянием системы 35
- Сигнал сирены два сигнала аварийная сигнализация вспыхнет два раза 35
- Включение режима турбо возможно только при задействованном стояночном тормозе закрытом капоте и отпущенной педали тормоза включение режима турбо будет сопровождаться активацией блокировки стартера для защиты его от случайного включения 36
- Внимание 36
- Вы можете выйти из режима программирования на любом шаге для этого не предпринимайте никаких действий в течение 4 х секунд если вы услышали один продолжительный сигнал сирены то это означает выход системы из режима программирования функций для продолжения программирования необходимо повторить все действия начиная с шага 1 36
- Дисплей индикация не меняется сигнал брелока нет сигналов 36
- Меню программируемых функций 1 кнопка i iv 36
- Не выключая двигатель поставьте рычаг коробки передач в нейтральное положение или в положение р 2 задействуйте стояночный тормоз отпустите педаль тормоза 3 осуществите перехват зажигания в соответствии со значением программируемой функции 1 17 поверните ключ в замке зажигания из положения on вкл в положение off выкл двигатель будет продолжать работать после этого установленное время работа световой сигнализации в режиме турбо будет определяться программируемой функцией 1 16 см стр 67 36
- При включении режима турбо 36
- Примечание 36
- Программирование функций системы с помощью брелока возможно только при выключенном зажигании в режиме снято с охраны если необходимо изменить более одной функции из выбранного вами меню то выбор каждой функции для изменения необходимо начинать с шага 1 36
- Сигнал сирены нет сигналов аварийная сигнализация работа определяется программируемой функцией 1 16 светодиодный индикатор в соответствии с состоянием системы 36
- Теперь вы можете поставить систему на охрану в режиме турбо для этого кратковременно нажмите на кнопку i брелока система перейдет в режим охраны замки дверей запрутся блокировка стартера будет включена до тех пор пока система не будет снята с режима охраны и не завершится режим турбо блокировка зажигания не будет активирована вплоть до окончания работы двигателя или до начала тревоги 36
- Программирование брелоков 39
