РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
72
МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ № 2
[КНОПКА (II+IV)–]
№ Функция [кнопка (I)]
Заводское
значение
[кнопка (II)] [кнопка (III)] [кнопка (IV)]
2-1
Световая
сигнализация при
срабатывании
предупре-
дительной зоны
датчика удара
Есть Нет
2-2
Учет плавного
гашения
салонного света
Нет 5 сек. 45 сек. Автоматически,
как только
погаснет
салонный свет
2-3
Длительность
импульса
отпирания замка
багажника
0,5 сек. 4 сек.
2-4
Длительность
импульсов
управления
центральным
замком
(открытие/
закрытие)
0,5 сек./ 0,5 сек. 3,5 сек./3,5 сек. 0,5 сек./20 сек. 3,5 сек./20 сек.
2-5
Двойной импульс
отпирания замков
дверей
Нет Есть
(только 0,5 сек.)
2-6
Двойной импульс
запирания замков
дверей
Нет Есть
(только 0,5 сек.)
2-7
Тип реле
блокировки
зажигания
НЗ НР
2-8
Длительность
импульса на доп.
канале 1
1 сек. 15 сек. 30 сек. Триггер
2-9
Длительность
импульса на доп.
канале 2
1 сек. 15 сек. 30 сек. Триггер
2-10
Событие для
включения
дополнительного
канала 1
Только
удержание
кнопки IV
Постановка в
режим охраны
или удержание
кнопки IV
Снятие с охраны
или удержание
кнопки IV
Успешный
автозапуск
двигателя или
удержание
кнопки IV
SCHER-KHAN MAGICAR 4
21
Установив значение 2 программируемой функции 1-3 (см. стр. 61) и
выполнив соответствующие подключения при установке системы,
можно реализовать пошаговое открытие дверей при снятии с охраны.
В этом случае, отключение охраны будет сопровождаться отпиранием
водительской двери, а двери пассажиров разблокируются только после
повторного нажатия кнопки II брелока.
АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕЖИМ ОХРАНЫ
В системе реализована возможность автоматического возврата в режим
охраны в течение 30 сек., если после отключения охраны с брелока
не была открыта дверь, капот или багажник. Система предупреждает
об автоматическом возврате в режим охраны сигналами аварийной
сигнализации и сирены* каждые 10 сек. Программируемая функция 1-9
(см. стр. 64) предоставляет возможность выбора автоматического возврата
в режим охраны с запиранием или без запирания замков дверей, а также
полного отключения этого сервиса.
* Наличие сигналов сирены определяется значением программируемой
функции 1-5 (см. стр. 62) и комбинацией кнопок I+II (см. «Отключение
сигналов сирены» на стр. 28).

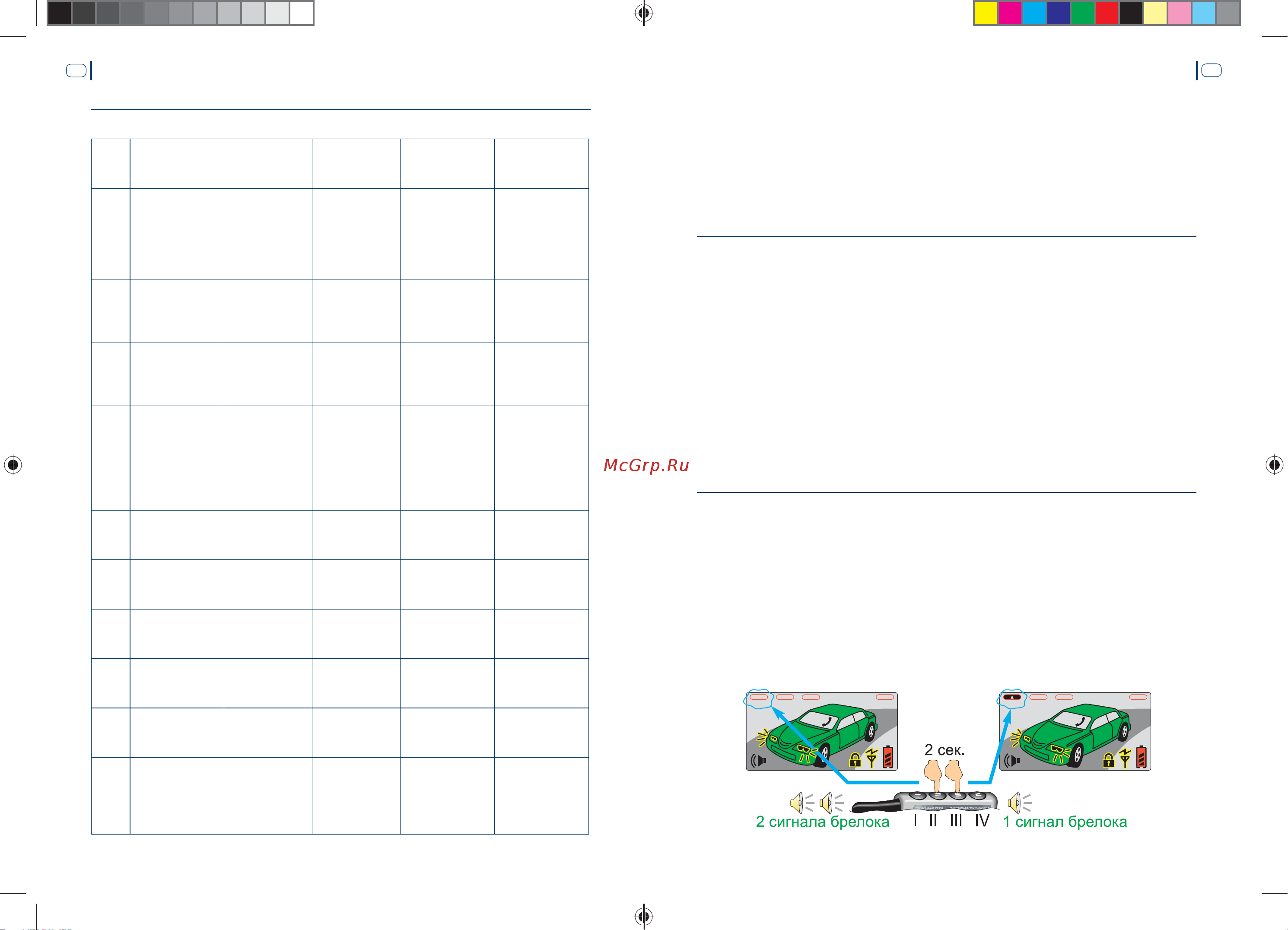

ФУНКЦИЯ «СВОБОДНЫЕ РУКИ» [КНОПКИ (II+III)–]
Нажатием кнопок II+III брелока-коммуникатора на 2 сек. можно включить
или выключить функцию «Свободные руки». Когда функция «Свободные
руки» включена, система автоматически встает в режим охраны при Вашем
удалении от автомобиля с брелоком-коммуникатором на дистанцию 15 – 35 м,
а также снимается с охраны и отпирает замки дверей при приближении.
Включение/выключение режима охраны будет сопровождаться
мелодичным сигналом брелока-коммуникатора.
Индикацией включения функции служит наличие соответствующего
символа на дисплее брелока.
