ПОРЯДОК РАЗБОРКИ / СБОРКИ

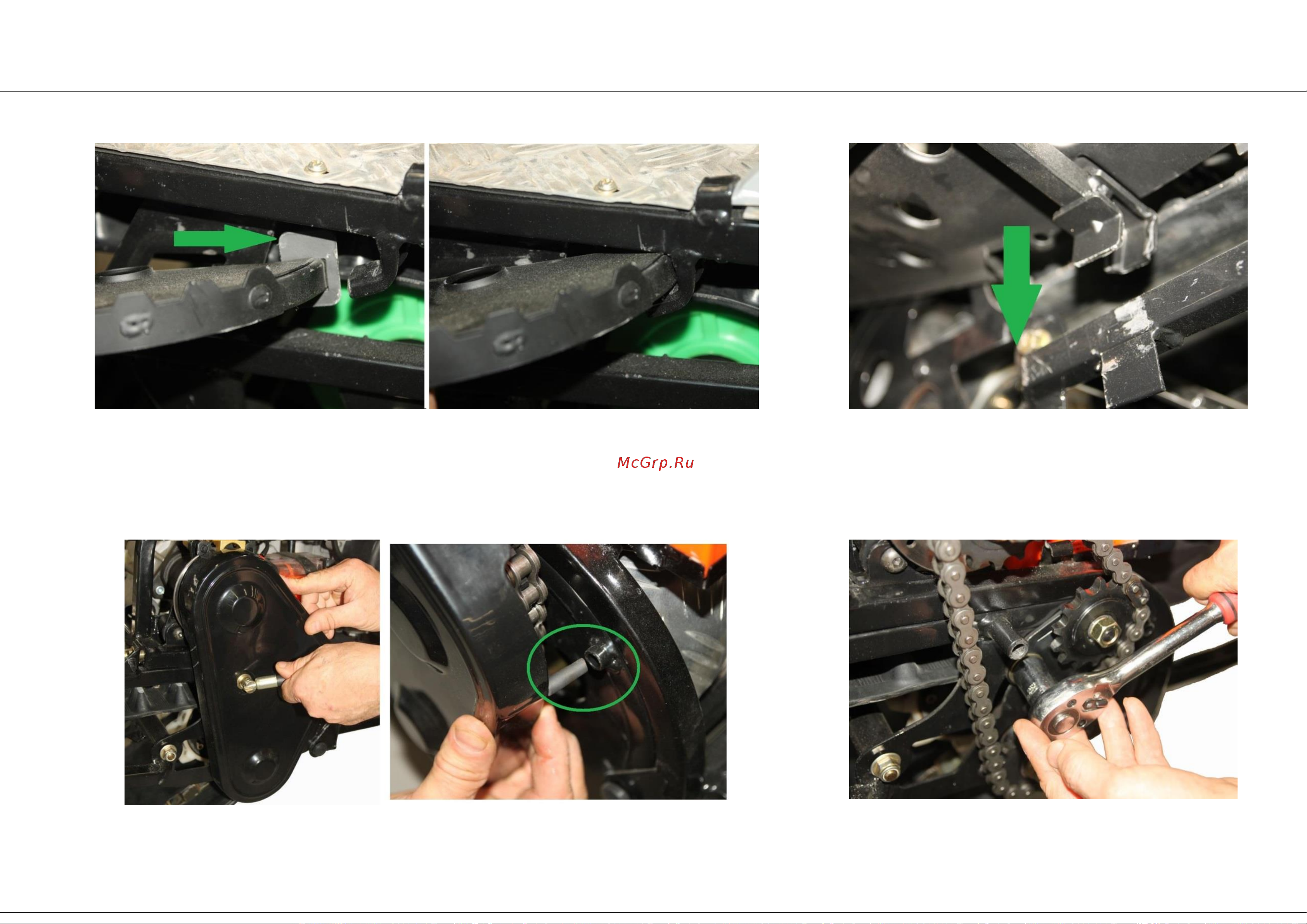

15. Обратите внимание на способ фиксации боковой подножки в задней части
снегохода (подножку необходимо завести в паз на раме), а также…
16. … в передней части снегохода.
17. Снимаем кожух цепи. Обратите внимание на фиксатор кожуха (на фото выделен
зеленым цветом).
18. Торцевым ключом на 19 ослабляем гайку
натяжителя цепи.
