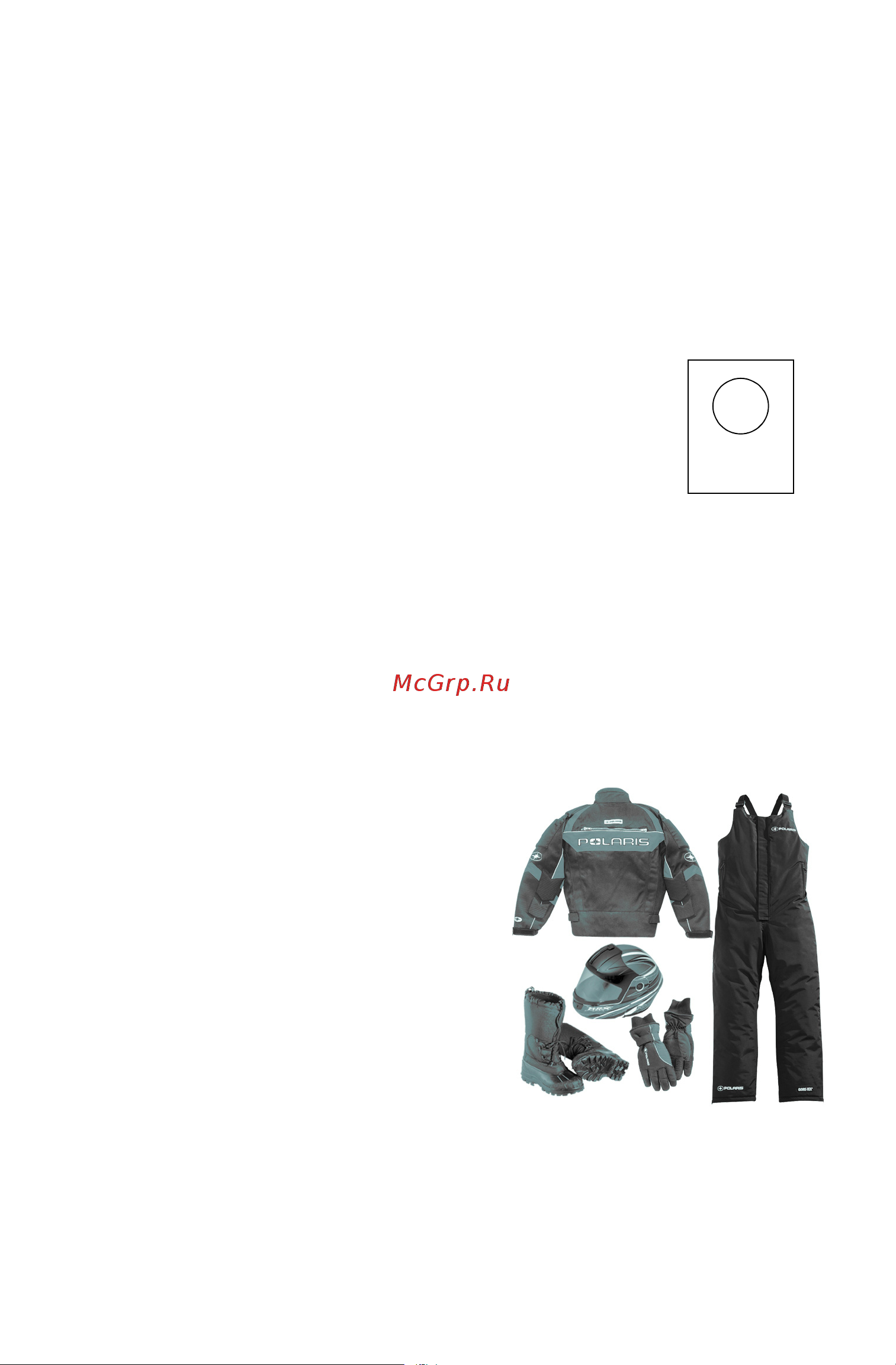

11
БЕЗОПАСНОСТЬ
Безопасность водителя
Защитная экипировка
Шлем
Ношение шлема позволяет избежать черепно-мозговых травм. При
поездках на снегоходах Polaris всегда одевайте шлем, отвечающий
или превосходящий требования действующих стандартов.
Надевайте шлем, утвержденный Министерством транспорта (DOT)
или SNELL.
В Европе, Азии и Океании разрешенные
шлемы должны быть помечены знаком ECE
22.05. Знак ЕСЕ представляет собой круг, опи-
санный вокруг буквы Е, с различимым номе
-
ром страны, сертифицировавшей шлем. Кроме
того, на этикетке должны быть указаны номер
сертификата и серийный номер шлема.
Защита глаз
Не пользуйтесь обычными или солнцезащитными очками для
защиты глаз. При движении на снегоходе Polaris всегда носите
защитные очки или шлем с защитным стеклом. Polaris рекомендует
использовать защитное оборудование с маркировкой персональных
средств защиты (PPE) VESC 8, V-8, Z87.1 или
CE. Защитные очки
или другие средства должны содержаться в чистоте.
Одежда
Во время движения вам должно
быть тепло и удобно. Уточните
прогноз погоды и оденьтесь соот-
ветствующим образом. См. график
на стр. 22.
ВНИМАНИЕ! Не надевайте свободную
одежду и длинные шарфы, которые
могут попасть в движущиеся части или
привести к серьезным травмам. Всегда
пользуйтесь сертифицированными
шлемом и очками.
E
4
051039
0006,31
