| Снятие вентилятора
Последовательность действий
1
Переверните системную плату и поместите ее на ровную поверхность.
2
Отсоедините кабель вентилятора от разъема на системной плате.
3
Выверните винт, которым вентилятор крепится к системной плате.
4
Снимите вентилятор с системной платы.

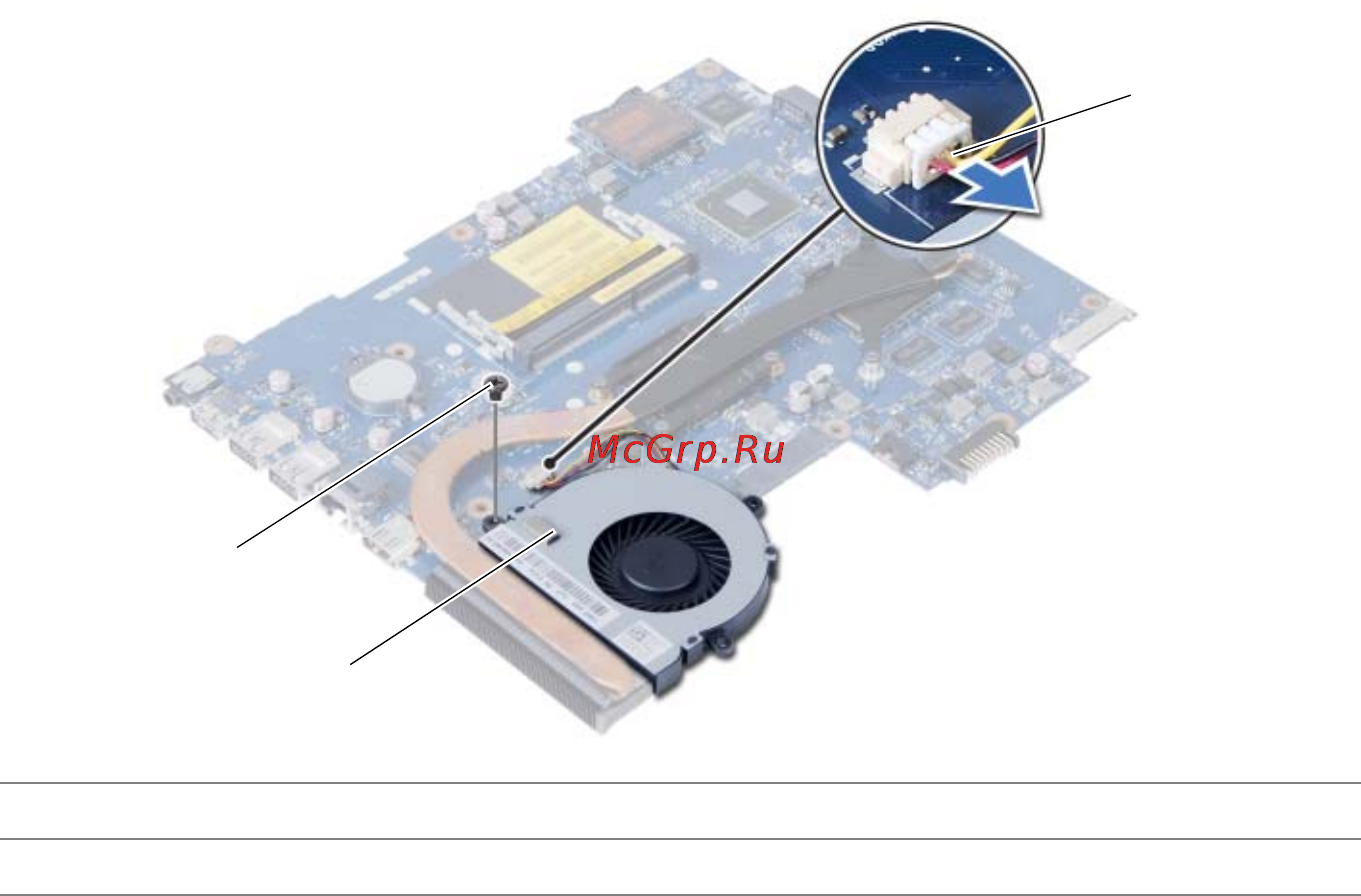

1
винт
2
вентилятор
3
кабель вентилятора
3
2
1
