![SSANGYONG Actyon Sports (2012-) [124/326] Сброс обнуление](/views2/1986576/page124/bg7c.png)

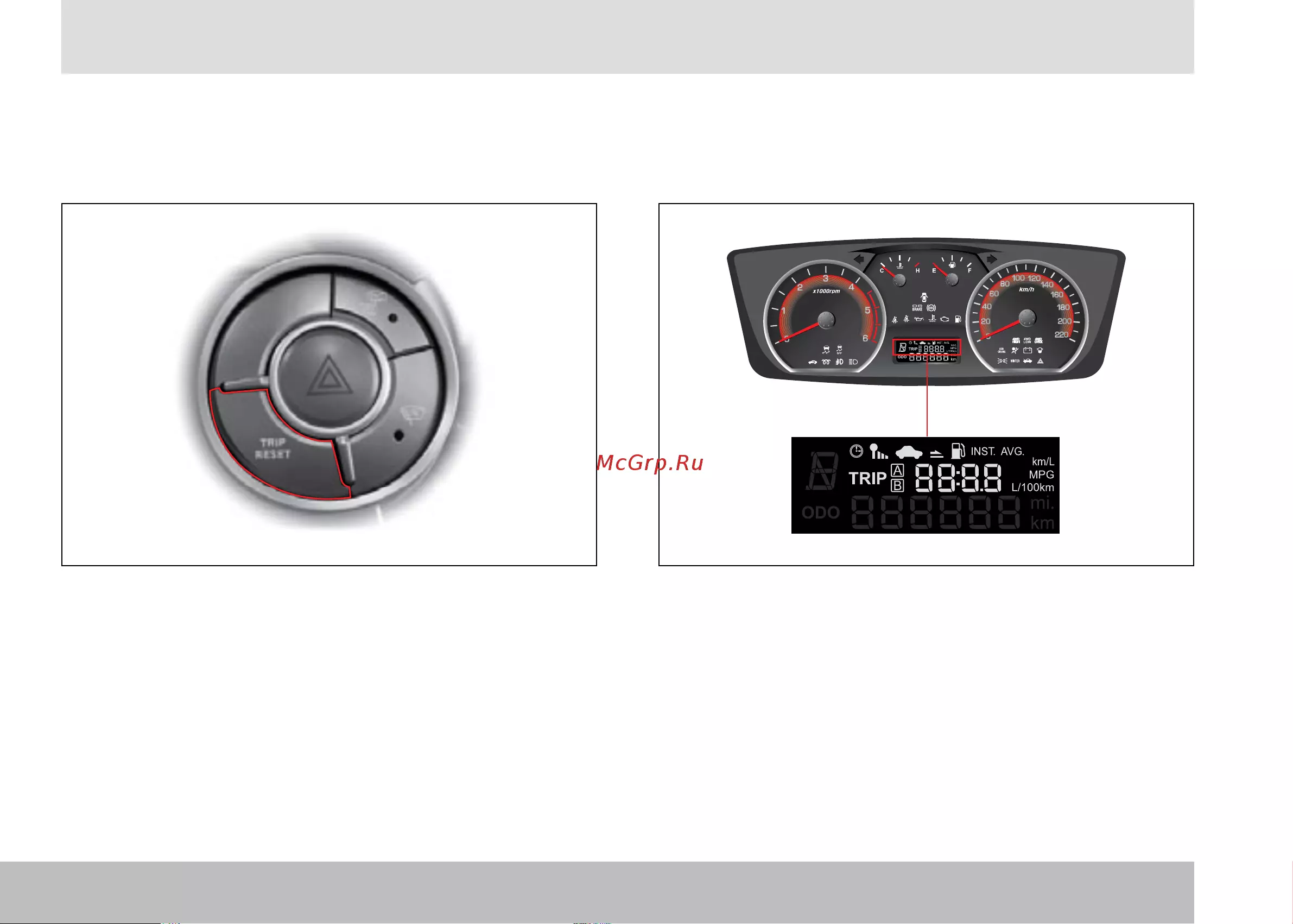

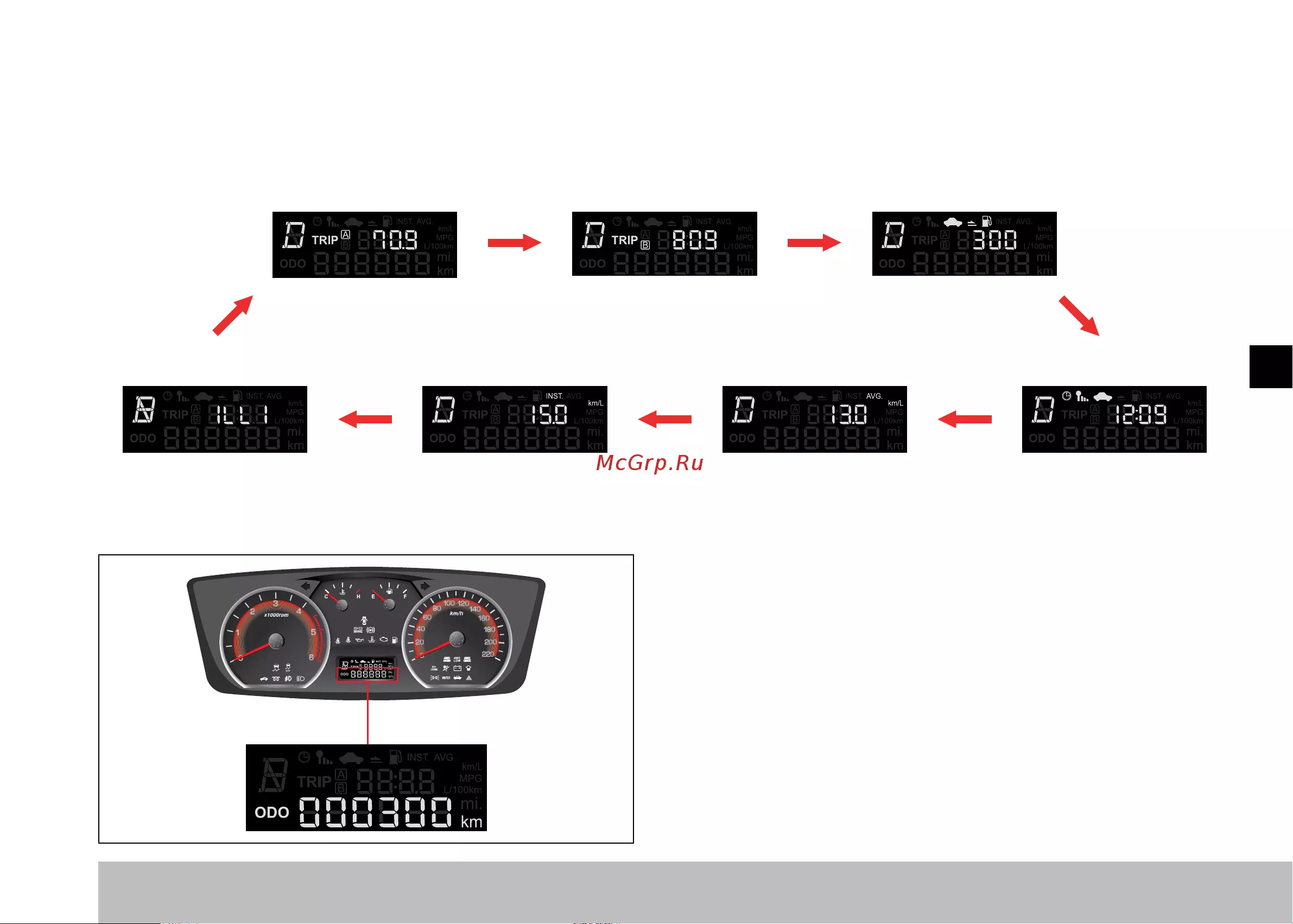

При на жатии данн о г о п е рек лючател я м о ж н о в ыв ести
на ЖК-дисплей различную информацию об автомобиле.
y
Если удерживать кнопку в нажатом положении более 1 секунды,
то при выводе на дисплей показаний счетчика частичного про-
бега А, счетчика частичного пробега В, времени, проведенного
в пути, и среднего расхода топлива, будут обнулены.
y
При выводе на дисплей информации о подсветке комбина-
ции приборов, удерживая кнопку переключателя в нажатом
положении, можно выбрать один из 6 уровней интенсивно-
сти подсветки (от 1 до 6).
