3

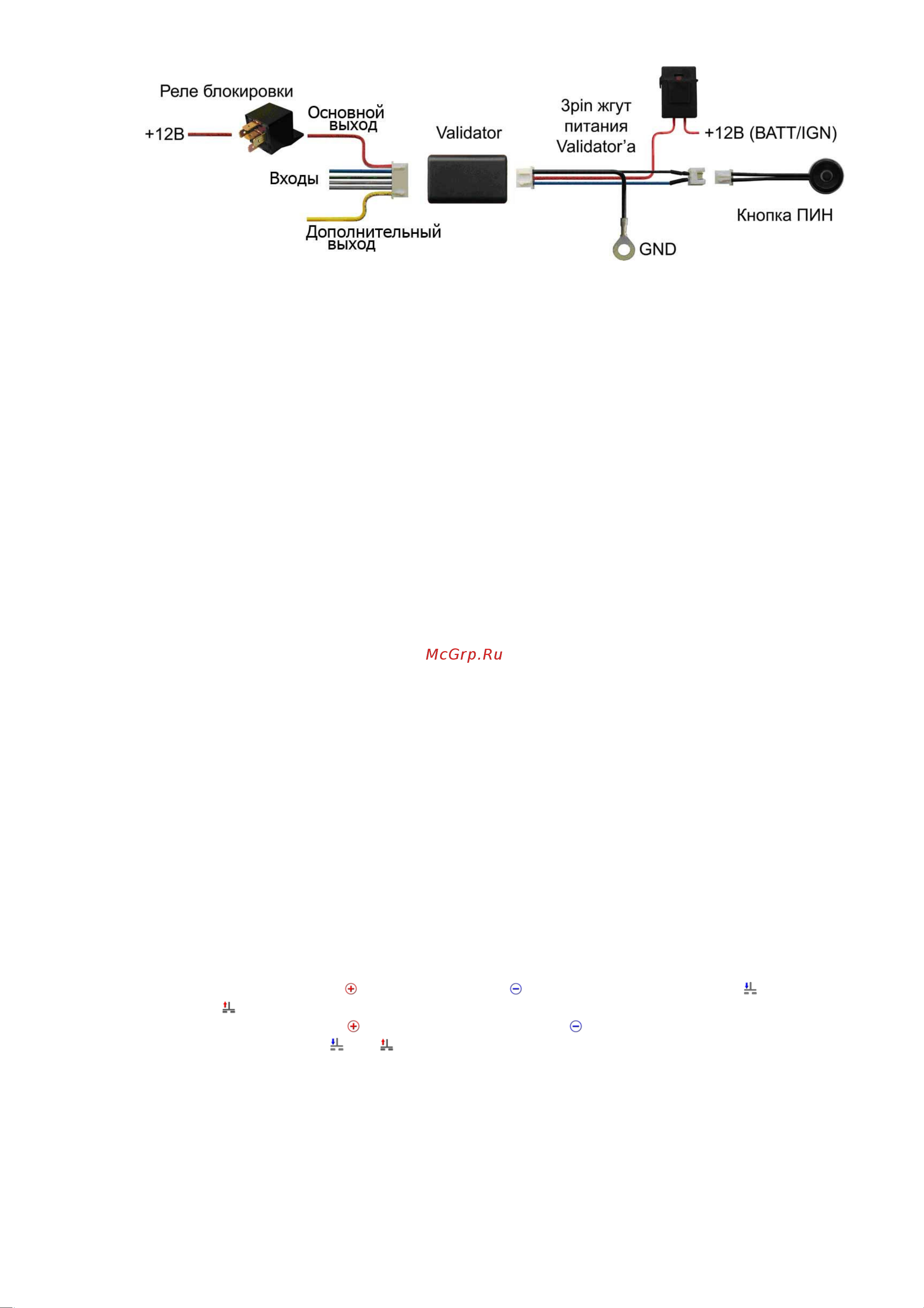

Провода главного разъема:
1 (белый/красный). Отрицательный выход блокировки. Максимальный ток 0, 4 Ампера,
быстродействующая электронная защита от перегрузок;
2 (синий/красный). Универсальный цифровой
вход;
3 (белый/зеленый). Универсальный цифровой
и положительный аналоговый вход;
4 (серый/красный). Универсальный цифровой
и положительный аналоговый вход;
5 (серый/черный). Универсальный цифровой
вход;
6 (белый/желтый). Отрицательный дополнительный выход. Максимальный ток 0,4 Ампера,
быстродействующая электронная защита от перегрузок.
Работа входов
На любой из входов можно назначить следующие алгоритмы:
o запрос ввода кода – признак поездки, требование ввода кода для разрешения поездки.
После его пропадания работа двигателя невозможна. При подключении питания
Validator’а к цепи зажигания сигнал не обязателен, для запроса будет использован сам
факт включения питания;
o отложить запрос – сигнал, отменяющий ограничение «Времени на ввод кода» после
появления запроса. Например, если при дистанционном запуске двигателя в качестве
статуса используется сигнал включения зажигания, то сигнал PARK разумно применять,
чтобы отложить запрос. При подключении Validator’а не обязателен;
o цифровой код – вход используется для ввода уникальной кодовой комбинации (или ее
части), разрешающей поездку. Ввод цифрового кода предполагает распознавание только
2х уровней сигналов – «масса» и «питание +12 Вольт». Может использоваться как
отдельно, так и совместно с другими входами для ввода кода;
o дублер кнопки ПИН – вместо кнопки ввода ПИН можно использовать любую из штатных
кнопок. Если ввод ПИН разрешен, нажатие на кнопку вызывает подтверждающий звук
зуммера (кроме режима «Поездка разрешена»). Не обязателен при подключении
Validator’а, так как можно использовать штатную кнопку ввода ПИН.
Дополнительно на 2 входа (3, белый/зеленый и 4, серый/красный) может быть назначены
(соответственно):
o Аналоговый код 1 и Аналоговый код 2 – входы используется для ввода уникальной
кодовой комбинации (или ее части), разрешающей поездку. Аналоговый код
предполагает распознавание стабилизированных сигналов различного уровня. Часто
источниками таких сигналов являются кнопки магнитолой. Может использоваться как
отдельно, так и совместно с другими входами для ввода кода.
Для всех входов и всех алгоритмов (кроме аналоговых кодов) можно выбрать произвольную
полярность (положительную или отрицательную ) и логику работы (появление или
пропадание сигнала). Неиспользуемые входы с заданной полярностью рекомендуется
подключать: положительные на «массу», отрицательные на «питание +12 вольт»
безотносительно к логике ( или ) их работы.
Алгоритмы работы выходов
Выход (1, белый/красный):
o пассивная блокировка – для разблокировки двигателя используются НР контакты
подключенного реле. Когда работа двигателя разрешена, выход включается и контакты
замыкаются;
