AlarmTrade PANDECT IS-350 Anti-Hi-Jack [9/12] При монтаже и эксплуатации могут возникнуть ситуации при которых понадобится
![AlarmTrade PANDECT IS-350 Anti-Hi-Jack [9/12] При монтаже и эксплуатации могут возникнуть ситуации при которых понадобится](/views2/1229504/page9/bg9.png)
Замок
зажигания
Биппер
Светодиод
+12V
+12V
+12V
1
5
2
4
3
3
4
2
5
1
Блокируемая цепь (макс. 20 А)

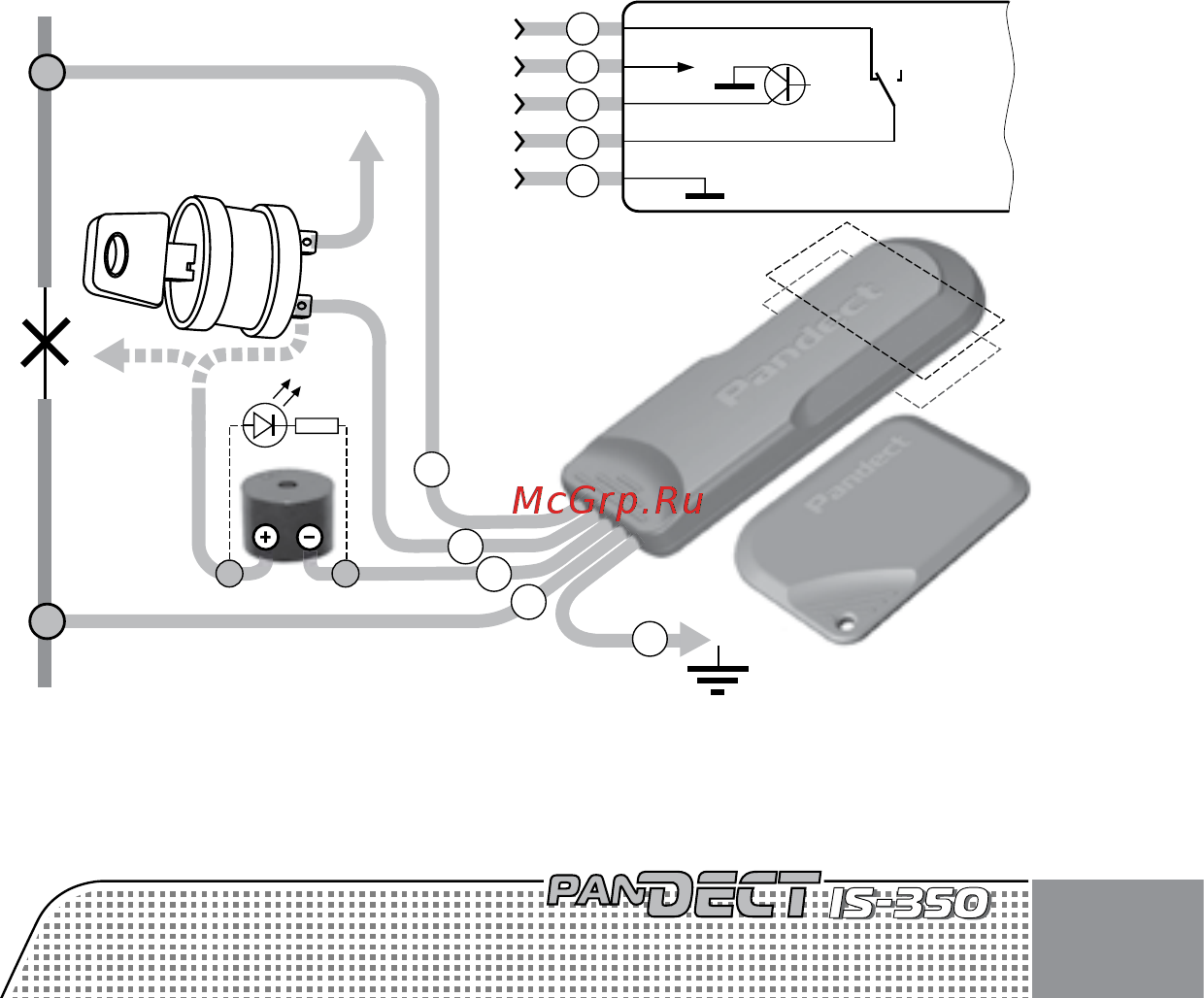

Схема подключения
иммобилайзера Pandect IS-350
1K
Красный Чёрный
GND
300 mA
NC
max 20A
nom 10A
Местоположение
встроенной
антены
к блоку
зажигания
цепи необходимо следить за длиной и сечением проводов, используемых при коммутации, поскольку
ток коммутации может быть высоким.
Контакты внутреннего реле модуля блокировки подключены к проводам блокировки как
нормально замкнутые (NC). Существует модификация изделия с нормально разомкнутыми
контактами (NO).
Пока не поступило питание по проводу «4» контакты реле остаются замкнутыми. При
появлении питания модуль начинает ожидать сеанса связи с брелоком и если сеанс не происходит за
установленный период времени - 15 или 60 сек., реле срабатывает, размыкая цепь блокировки. Если
система вошла в режим блокировки, то каждое следующее, начиная со второго, включение зажигания
вызовет срабатывание реле блокировки через 1,5 сек. Первое включение зажигания с момента
блокировки или предупреждающих сигналов вызовет срабатывание реле блокировки через 10 сек.
В состоянии поставки в брелоки элементы питания не установлены, с целью предохранения их от
преждевременного разряда. Элементы питания CR2032 имеются в комплекте изделия. Устанавливая
элемент питания, убедитесь, что срок его годности не истек, и он не имеет следов коррозии на
покрытии, что может указывать на нарушения в режиме хранения элемента.
Аккуратно плоским металлическим предметом (металлическая линейка, лезвие ножа) откройте
корпус брелока, и, соблюдая полярность, установите элемент питания в отсек. После установки
элементов питания система готова к эксплуатации и программированию.
Диагностика системы
При монтаже и эксплуатации могут возникнуть ситуации, при которых понадобится
встроенная система диагностики иммобилайзера.
Если есть сомнения в работоспособности элемента питания, откройте корпус брелока и выньте
