21
деактивация функции
«беЗусловной блокировки двигателя»
. Иммобилазер будет
работать в штатном режиме.
Программирование радиоуправляемых реле блокировки
двигателя (Уровень 12-14)
1
2
3
Радиоуправляемые реле блокировки
В иммобилазере
Pandect IS-67O
для блокировки
электрических цепе, отвечающих за работу двига-
теля автомобиля, используются радиоуправляемые
реле скрыто блокировки
Pandect RR-101 (RR-101).
Для программирования радиоуправляемых реле бло-
кировки Pandect RR-101:
• Приготовьте все радиореле, которые Вы желаете запрограммировать.
• Отключите питание от всех радиореле.
• Соедините провод программирования «3» с проводом питания «5» на всех
программируемых устроствах.
• Переведите систему в режим программирования радиоуправляемых реле
(см. «Настройка системы. Меню программирования», стр. 7), уровень 12-14 меню програм-
мирования (в зависимости от того, в какую ячеку памяти Вы желаете запро-
граммировать реле).
+12V
4
5
3
2
1
GND
300mA
NC
max20A
nom10A

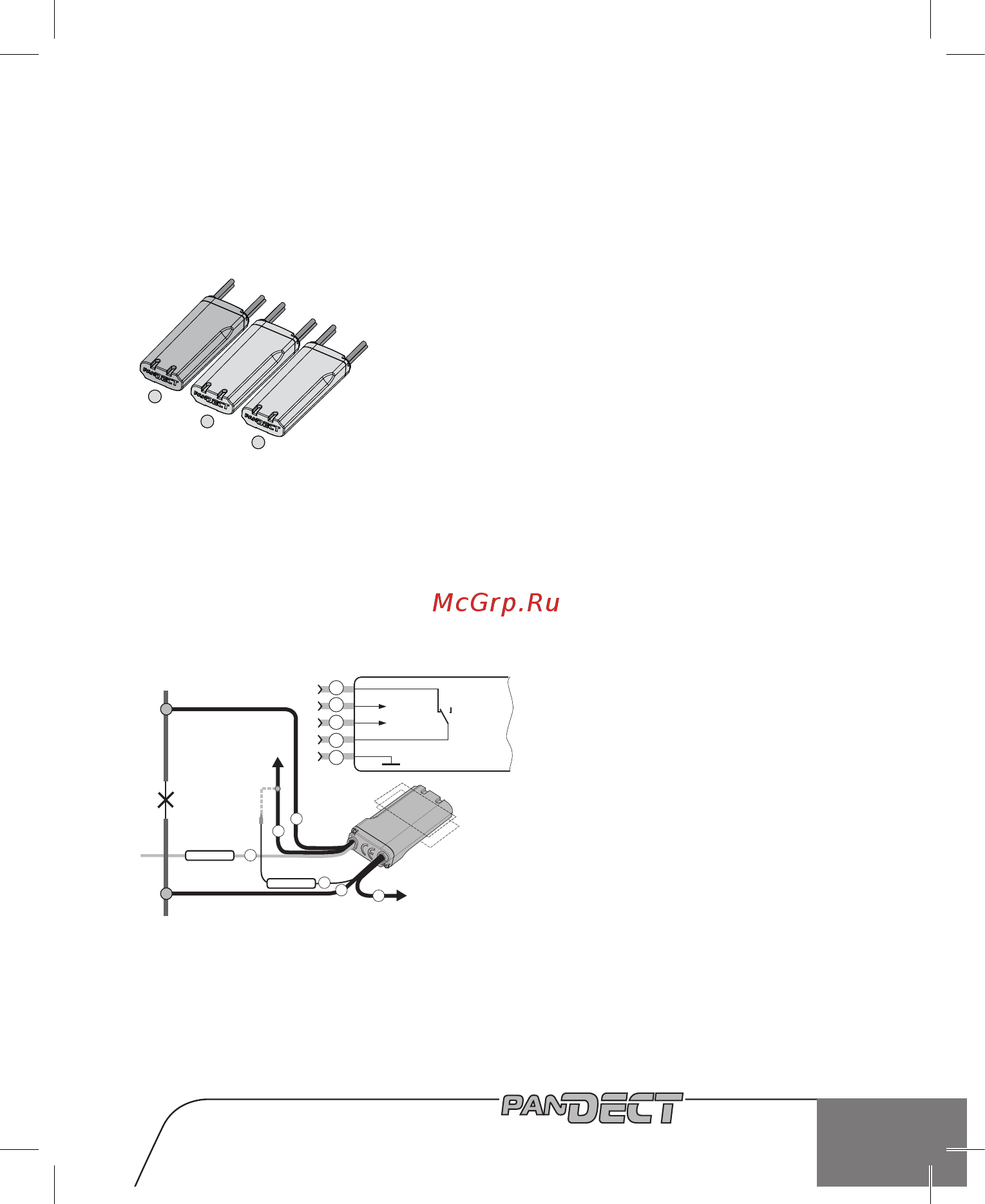

Схема подключения
радиореле Pandect IS-117
5
Блокируемая цепь (макс. 20 А)
Местоположение
встроенной
антенны
Замкнуть при
программировании
К проводу «1» (зел.)
модуля HM-05
К CH4 автосигна-
лизации Pandora DXL
Зеленый
4
1
2
3
Черный
6
+12V
СХЕМА ПОДКЛЮЧЕНИЯ КОДОВОГО РЕЛЕ BM105
+12В
30/1
15/1
50/1
к блоку зажигания
+12В
должно появляться при включении "Зажигания",
и не должно пропадать во время движения
В режиме программирования "Зеленый" провод соединить с выходом таймерного канала,
max 20А
+12В
после успешного программирования "Зеленый" провод отсоединить и заизолировать
Черный Черный
Красный
Зеленый
Серый
Серый
• Прозвучит мелодия
«программи
-
рование брелоков и радиореле»
.
• Подайте питание на реле, ко-
торое Вы желаете запрограмми-
ровать. Авторизацию радиоуправ-
ляемого реле будет подтверждать
двоно тоновы сигнал системы.
• По завершении процесса про-
граммирования необходимо
на всех запрограммированных
радиореле
Pandect RR-101
отключить провод программирования «3» от прово-
да питания «5» и надежно заизолировать.
После программирования модуля радиоуправляемого реле, запрограммиро-
ванное ранее в данно ячеке реле сотрётся из памяти базового блока. Для
выхода из режима программирования радиоправляемых реле с сохранением
параметров необходимо выключить зажигание автомобиля.
